WR02X3301FAL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 3300Ω ±1% 1/20W 0201
供应商型号: WR02X3301FAL
供应商: 云汉优选
标准整包数: 15000

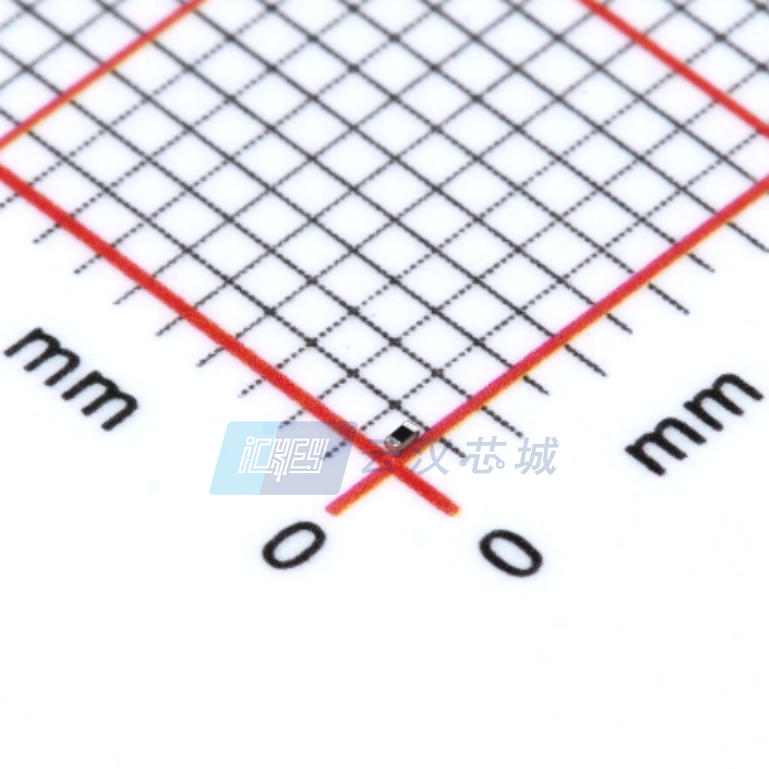

WALSIN/台湾华新科技 贴片电阻 WR02X3301FAL

WR02X3301FAL概述

    # WR02X(W)厚膜通用贴片电阻技术手册

    一、产品简介


    产品类型及功能
    WR02X(W)系列为厚膜通用贴片电阻,采用高精度制造工艺,适用于电子设备的小型化和高性能需求。其主要功能是在电路中提供精准的阻值控制,广泛应用于移动通信、便携式设备和工业控制等领域。
    应用领域
    - 手机和智能手机
    - PDA(个人数字助理)
    - 数码相机和摄像机
    - 掌上电脑和平板电脑
    - 混合模块电路

    二、技术参数


    以下是WR02X(W)系列的关键技术参数:
    | 参数 | 规格 |

    | 尺寸代码 | 0201(0603) |
    | 阻值范围 | 1Ω~10MΩ (±5%或±1%误差) |
    | 阻值公差 | ±1% / ±5% |
    | 温度系数 | 10Ω-10MΩ:≤±200 ppm/°C
    1-9.76Ω:+600~-200 ppm/°C |
    | 最大功率 | 1/20W @ 70°C |
    | 最大操作电压 | DC 或 RMS 25V(连续),50V(瞬时) |
    | 工作温度范围 | -55°C ~ +125°C |

    三、产品特点和优势


    特点与优势
    1. 小型化设计:采用0201尺寸(0603规格),占用空间极小,有助于设备轻量化设计。
    2. 高可靠性:陶瓷基体具有优异的机械强度和耐温能力,确保长期稳定运行。
    3. 耐高温性能:支持的工作温度范围宽广,适合极端环境下的应用。
    4. 高兼容性:适合焊接后直接安装于电路板上,可轻松集成到复杂电路中。
    5. 环保设计:无铅端面电镀,符合绿色环保标准。

    四、应用案例和使用建议


    应用场景
    WR02X(W)系列电阻被广泛用于手机、平板电脑和其他消费电子产品的电路设计中。例如,在手机射频电路中作为匹配电阻,可以显著提升信号质量。
    使用建议
    - 在高温环境下使用时,注意控制电流以避免过热损坏。
    - 确保焊接温度控制在规范范围内,以防止损坏焊点。
    - 对高阻值产品(>1MΩ),建议适当增加电路冗余,提高系统可靠性。

    五、兼容性和支持


    兼容性
    WR02X(W)系列产品与主流的表面贴装技术(SMT)设备高度兼容,可轻松集成到现有的生产流程中。同时,该产品具备优异的耐湿性和抗弯折性,适用于复杂多变的应用环境。
    厂商支持
    制造商提供详细的测试报告和技术文档,以帮助用户快速上手并解决常见问题。此外,还提供定制化的技术支持服务。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接后阻值偏移较大 | 调整焊接温度和时间,确保焊接规范 |
    | 长期使用后电阻老化 | 定期检测阻值变化,必要时更换 |
    | 表面出现轻微裂痕 | 检查运输过程中的受力情况,避免碰撞 |

    七、总结和推荐


    综合评价
    WR02X(W)系列贴片电阻凭借其卓越的性能和高可靠性,成为电子设备设计中的优选组件。尤其是在对体积和功耗要求较高的场合下,该产品能够提供显著的优势。
    推荐使用
    我们强烈推荐WR02X(W)系列电阻用于需要高精度、高可靠性的应用场景。无论是消费电子还是工业控制领域,它都能满足大部分用户的需求。

WR02X3301FAL参数

参数
电阻值 3.3KΩ
精度 ±1%
额定功率 50mW
温度系数 ±200ppm/℃
长*宽*高 600μm*300μm*260μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR02X3301FAL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR02X3301FAL WR02X3301FAL数据手册

WR02X3301FAL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ ¥ 0.0019
30000+ ¥ 0.0018
45000+ ¥ 0.0018
库存: 3645000
起订量: 15000 增量: 15000
交货地:
最小起订量为:15000
合计: ¥ 28.5
