WR04X200 JTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 20Ω ±5% 1/16W 0402
供应商型号: WR04X200 JTL
供应商: 云汉优选
标准整包数: 10000

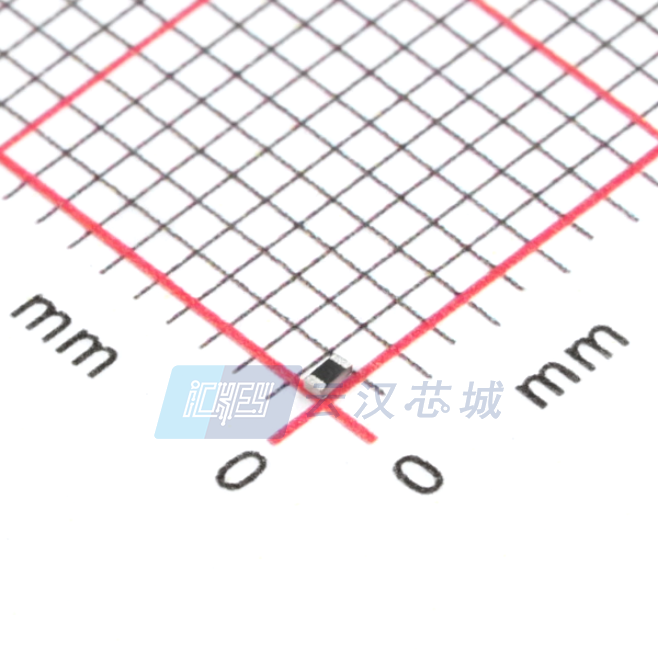

WALSIN/台湾华新科技 贴片电阻 WR04X200 JTL

WR04X200 JTL概述

    高精度厚膜通用贴片电阻:WR12, WR08, WR06, WR04

    产品简介


    本技术手册旨在介绍高精度厚膜通用贴片电阻,型号分别为WR12, WR08, WR06, 和WR04。这些电阻器以其高可靠性、稳定性及卓越的电气特性而闻名,适用于消费类电子产品、计算机应用、电信设备等多个领域。

    技术参数


    | 项目 | WR12 | WR08 | WR06 | WR04 |

    | 尺寸代码 | 1206(3216)| 0805(2012)| 0603(1608)| 0402(1005)|
    | 阻值范围 | 1Ω~10MΩ (±5%),跳线
    1Ω~10MΩ (±1%),精密 | 1Ω~10MΩ (±5%),标准 | 1Ω~10MΩ (±5%),标准 | 1Ω~10MΩ (±5%),标准 |
    | 温度系数 (ppm/°C) | R≥10Ω时 ≤±100
    R≤10Ω时 -200~+400 | R≥10Ω时 ≤±100
    R≤10Ω时 -200~+400 | R≥10Ω时 ≤±100
    R≤10Ω时 -200~+400 | R≥10Ω时 ≤±100
    R≤10Ω时 -200~+400 |
    | 最大功率 (W) | 1/4 | 1/8 | 1/10 | 1/16 |
    | 最大操作电压 (DC或RMS) | 200V | 150V | 75V | 50V |
    | 最大过载电压 (DC或RMS) | 400V | 300V | 150V | 100V |
    | 极限温度范围 (°C) | -55 ~ +155 | -55 ~ +155 | -55 ~ +155 | -55 ~ +155 |

    产品特点和优势


    - 高可靠性与稳定性:内部金属电极通过激光切割电阻层,确保阻值精确且稳定。
    - 降低最终设备尺寸:采用小型化设计,使得装配后的设备体积更小。
    - 降低组装成本:适合自动化放置系统,减少人工组装成本。
    - 增强组件和设备可靠性:采用无铅锡合金作为外部端子,确保焊接质量。
    - 环保材料:符合RoHS 2标准,无卤素,减少环境污染。

    应用案例和使用建议


    - 消费电子设备:适用于各类小型手持设备如手机、平板电脑等,需要高精度阻值以确保设备正常运行。
    - 计算机应用:可用于各种类型的主板、服务器和网络设备,提供稳定的电气性能。
    - 电信应用:适用于通信设备中的信号处理模块,提供高精度阻值以确保信号传输的准确性。
    使用建议:
    - 在极端环境下使用时,应注意温度限制,避免过载导致电阻损坏。
    - 定期检查电阻连接处是否有氧化现象,保持良好的接触性。
    - 使用前需确认环境湿度和温度在建议范围内,以保证长期稳定性。

    兼容性和支持


    - 兼容性:WR系列电阻可与多种表面贴装技术和电路板兼容,适用范围广泛。
    - 厂商支持:提供全面的技术支持和服务,包括安装指导、故障排查等,确保客户无忧使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现氧化现象 | 使用惰性气体保护焊接过程,避免氧化 |
    | 长时间使用后阻值变化 | 检查并调整电路中其他元件的负载,避免过载 |
    | 短路现象 | 确保正确安装,并检查周围环境是否存在湿气 |

    总结和推荐


    综上所述,WR系列厚膜通用贴片电阻具备高可靠性和稳定性,适用于多种高要求的应用场合。尤其在消费电子、计算机及电信行业中的应用尤为显著。对于追求高精度、高性能且注重环保的客户而言,WR系列是一个理想的选择。强烈推荐使用该系列产品,以确保电子设备的最佳性能和长久使用寿命。

WR04X200 JTL参数

参数
电阻值 20Ω
精度 ±5%
额定功率 62.5mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR04X200 JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR04X200 JTL WR04X200 JTL数据手册

WR04X200 JTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
