首页  >  产品百科  >  WR08X4531FTL

WR08X4531FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 4530Ω ±1% 1/8W 0805
供应商型号: 11M-D-WR08X4531FTL
供应商: 云汉优选
标准整包数: 100

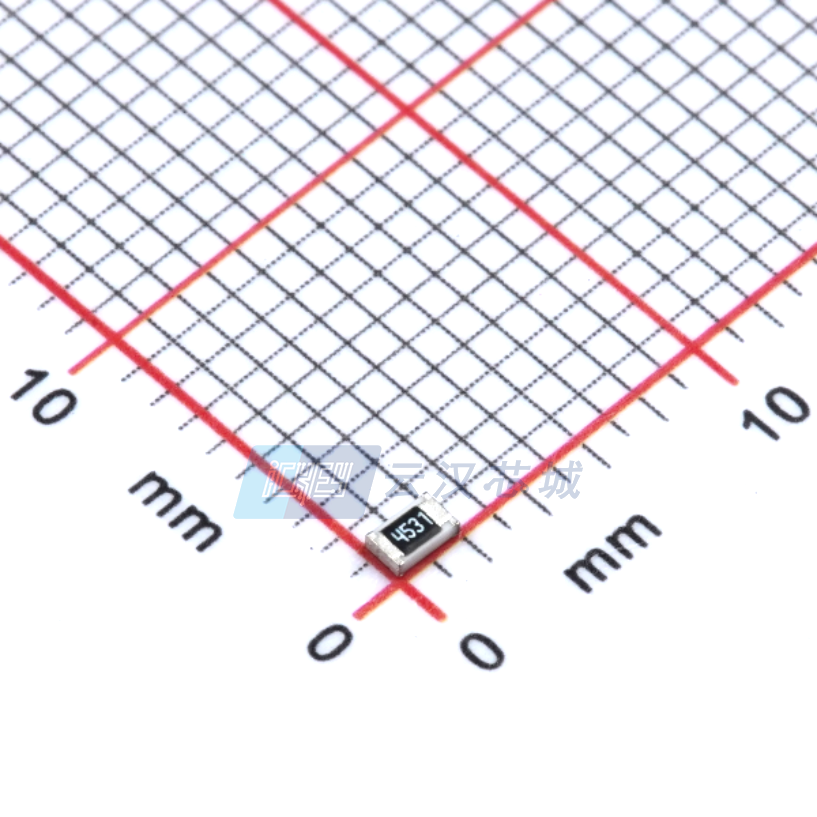

WALSIN/台湾华新科技 贴片电阻 WR08X4531FTL

WR08X4531FTL概述

    高性能厚膜通用片式电阻技术手册

    1. 产品简介


    产品类型:高性能厚膜通用片式电阻,适用于消费类电子产品、计算机应用及电信领域的各类设备。
    主要功能:这些电阻器采用高级陶瓷基体(氧化铝),内置金属电极,通过激光切割调整阻值以满足所需的精度要求。
    应用领域:广泛应用于消费类电气设备、EDP(电子数据处理)、计算机、通信等领域。

    2. 技术参数


    - 型号:WR12, WR08, WR06, WR04
    - 尺寸:1206(3216),0805(2012),0603(1608),0402(1005)
    - 阻值范围:1Ω~10MΩ(±1%)
    - 阻值公差:±1%,±5%
    - 温度系数(TCR):R≥10Ω时≤±100 ppm/°C;R≤10Ω时-200~+400 ppm/°C
    - 最大耗散功率:1/4W(WR12),1/8W(WR08),1/10W(WR06),1/16W(WR04)
    - 最大操作电压:200V(WR12),150V(WR08),75V(WR06),50V(WR04)
    - 最大过载电压:400V(WR12),300V(WR08),150V(WR06),100V(WR04)

    3. 产品特点和优势


    1. 高可靠性:能够长时间稳定工作,提供良好的可靠性和稳定性。
    2. 减少最终设备体积:超小尺寸设计,使最终设备更加紧凑。
    3. 降低组装成本:适合自动放置系统,提高生产效率,降低组装成本。
    4. 高组件和设备可靠性:采用无铅锡合金外层,保证焊接质量。
    5. 环保材料:RoHS 2 合规,无卤素,符合现代环保标准。

    4. 应用案例和使用建议


    应用案例:
    - 消费类电子产品:例如智能手机、平板电脑、笔记本电脑。
    - 计算机应用:如服务器主板、显示器背光控制。
    - 电信设备:如交换机、路由器。
    使用建议:
    - 在选择电阻器时,需考虑具体应用场景的电流和电压需求,确保其满足要求。
    - 储存时注意保持适当的温度和湿度,避免腐蚀性环境,以免影响性能。
    - 进行焊接操作时,遵循推荐的焊接条件,确保良好的焊接效果。

    5. 兼容性和支持


    - 兼容性:可与其他主流芯片电阻器兼容,便于替换。
    - 支持和服务:制造商提供全面的技术支持和售后服务,帮助客户解决在使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接不良 | 按照推荐的焊接条件进行焊接,检查焊接工具状态。 |
    | 阻值变化过大 | 确认操作环境在额定范围内,检查是否存在外部干扰因素。|
    | 耐热性能不佳 | 确保在规定的温度范围内操作,必要时采取散热措施。 |

    7. 总结和推荐


    总结:
    - 高可靠性与稳定性
    - 适用于多种应用场景
    - 超小型设计降低装配成本
    - 符合RoHS标准,环保友好
    推荐:
    这款厚膜通用片式电阻凭借其优异的性能和广泛的应用范围,非常适合在各种电子设备中使用。无论是对于设计工程师还是终端用户,都是一款值得信赖的选择。

WR08X4531FTL参数

参数
电阻值 4.53KΩ
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR08X4531FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR08X4531FTL WR08X4531FTL数据手册

WR08X4531FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.01
1000+ ¥ 0.0086
3000+ ¥ 0.0075
10000+ ¥ 0.0063
50000+ ¥ 0.006
库存: 43371
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 1
直接购买
加入购物车
