WR06W1R50FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 1.5Ω ±1% 1/10W 0603
供应商型号: 11M-D-WR06W1R50FTL
供应商: 云汉优选
标准整包数: 100

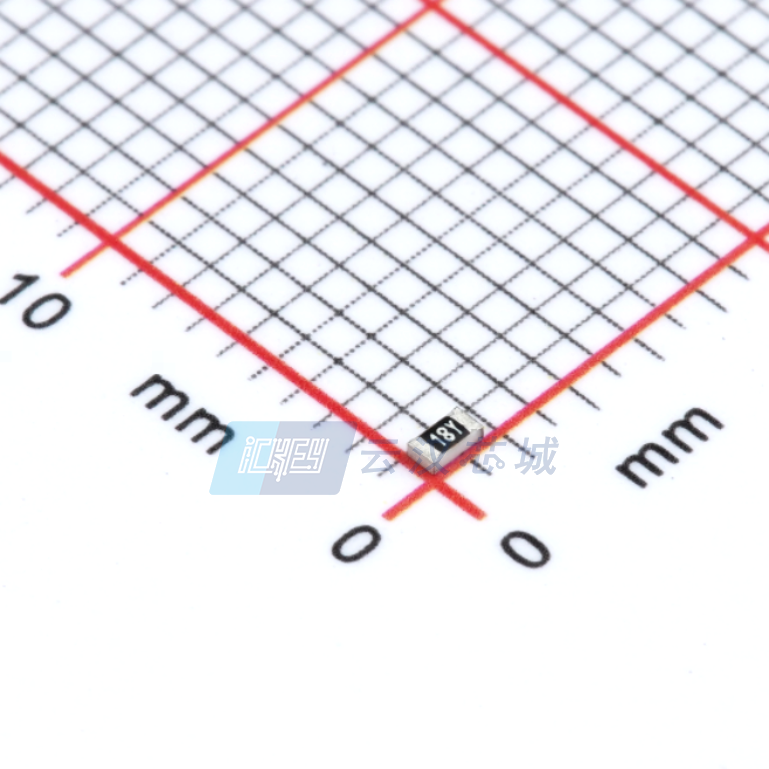

WALSIN/台湾华新科技 贴片电阻 WR06W1R50FTL

WR06W1R50FTL概述

    高品质厚膜通用芯片电阻技术手册

    1. 产品简介


    本产品为高品质厚膜通用芯片电阻(Thick Film General Purpose Chip Resistors),包括型号为WR12、WR08、WR06和WR04的产品系列。这些电阻主要用于消费类电子产品、EDP及计算机应用以及电信应用等领域。采用高纯度陶瓷材料制造,具有卓越的稳定性和可靠性。

    2. 技术参数


    | 项目 | WR12 | WR08 | WR06 | WR04 |

    | 尺寸代码 | 1206(3216)| 0805(2012)| 0603(1608)| 0402(1005)|
    | 阻值范围 | 1Ω~10MΩ | 1Ω~10MΩ | 1Ω~10MΩ | 1Ω~10MΩ |
    | 阻值精度 | ±1%, ±5% | ±1%, ±5% | ±1%, ±5% | ±1%, ±5% |
    | 温度系数 | ≤ ±100 | -200~+400 | ≤ ±100 | -200~+400 |
    | 最大耗散功率 | 1/4W | 1/8W | 1/10W | 1/16W |
    | 最大工作电压 | 200V | 150V | 75V | 50V |
    | 最大过载电压 | 400V | 300V | 150V | 100V |
    | 气候分类 | 55/155/56 |

    3. 产品特点和优势


    - 高可靠性:采用高质量陶瓷基板和激光切割技术,确保产品的长期稳定性和可靠性。
    - 体积小巧:通过减小尺寸,降低最终设备的体积。
    - 低成本:简化装配流程,降低生产成本。
    - 兼容性强:符合RoHS 2标准和无卤素要求,适用于广泛的工业应用。

    4. 应用案例和使用建议


    - 应用领域:广泛应用于消费电子、计算机和通信行业。
    - 使用建议:根据具体的应用需求选择合适的阻值和尺寸。例如,在高温环境下使用时,优先选择具有较高耐温等级的产品;对于需要高精度的应用,选择阻值精度为±1%的产品。

    5. 兼容性和支持


    - 兼容性:产品可与其他常见的表面贴装设备和电路板兼容,便于集成到各种系统中。
    - 支持和服务:提供全面的技术支持和售后维护服务,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - 问题1:如何确认电阻的精度?
    - 解答:通过查看电阻上的标记,如3位数字或4位数字标记,可以确定电阻的精度级别。
    - 问题2:如何处理焊接过程中的损坏?
    - 解答:确保焊接温度和时间符合规范,避免过度加热导致的损坏。

    7. 总结和推荐


    综上所述,这些高品质厚膜通用芯片电阻在技术参数、可靠性以及应用范围方面表现出色。它们不仅能够满足各类电子产品的基本需求,还能在苛刻的工作环境中保持稳定表现。因此,我们强烈推荐这些产品用于您的电子项目中。

WR06W1R50FTL参数

参数
电阻值 1.5Ω
精度 ±1%
额定功率 100mW
温度系数 -200ppm/℃~400ppm/℃
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR06W1R50FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR06W1R50FTL WR06W1R50FTL数据手册

WR06W1R50FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0006
1000+ ¥ 0.0006
3000+ ¥ 0.0005
10000+ ¥ 0.0004
50000+ ¥ 0.0004
库存: 258
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.06
