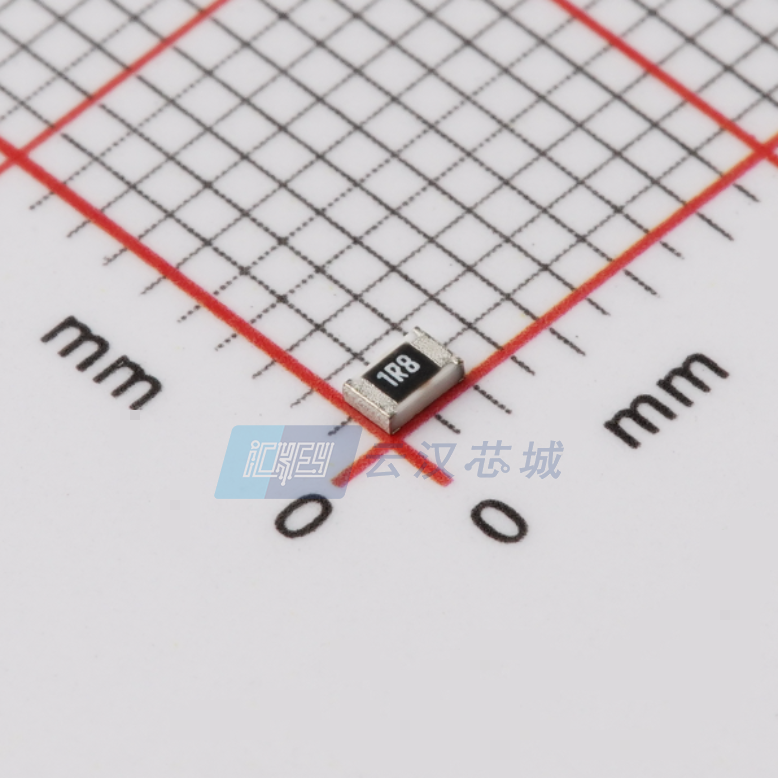

WR08X1R8 JTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 1.8Ω ±5% 1/8W 0805
供应商型号: WR08X1R8 JTL 0805, +-5%, 1R8 OHM
供应商: 国内现货
标准整包数: 370000
WALSIN/台湾华新科技 贴片电阻 WR08X1R8 JTL

WR08X1R8 JTL概述


    产品简介


    厚膜通用贴片电阻
    这类电阻由高纯度陶瓷基体(氧化铝)制成,内部电极位于两端并通过电阻浆料连接。该电阻产品系列包括WR12、WR08、WR06和WR04,分别对应不同的尺寸规格:1206(3216)、0805(2012)、0603(1608)和0402(1005)。这些电阻主要用于消费类电子产品、电子数据处理系统及电信应用中,能够提供从1Ω到10MΩ的阻值范围,并符合RoHS 2标准且无卤素。

    技术参数


    - 封装尺寸:1206(3216)、0805(2012)、0603(1608)、0402(1005)
    - 阻值范围:1Ω ~ 10MΩ
    - 精度等级:±1% 和 ±5%
    - 最大功率消耗:
    - 1/4 W(WR12)
    - 1/8 W(WR08)
    - 1/10 W(WR06)
    - 1/16 W(WR04)
    - 最高工作电压(DC或RMS):
    - 200V(WR12)
    - 150V(WR08)
    - 75V(WR06)
    - 50V(WR04)
    - 最大过载电压(DC或RMS):
    - 400V(WR12)
    - 300V(WR08)
    - 150V(WR06)
    - 100V(WR04)

    产品特点和优势


    1. 高可靠性与稳定性:这些电阻具有高度稳定的工作性能,确保长期使用的可靠性。
    2. 小型化设计:采用小型封装,减少最终设备的体积,降低组装成本。
    3. 环保材料:产品符合RoHS 2标准,无卤素,更符合环保要求。
    4. 广泛的应用领域:适用于消费类电器、计算机和通信设备等多种应用场合。

    应用案例和使用建议


    应用场景:
    - 消费类电子产品:如电视、音响系统等。
    - 计算机应用:如主板上的关键电阻。
    - 通信应用:如路由器、交换机等设备中的关键部件。
    使用建议:
    - 在高温度环境下工作时,要注意电阻的温度系数(TCR),避免因温度变化导致电阻值偏离预期。
    - 选择合适的封装尺寸,以匹配不同的安装需求和空间限制。
    - 确保正确焊接,避免因焊接不良导致电阻损坏。

    兼容性和支持


    这些电阻可与各种类型的电路板和其他电子元件良好兼容,例如陶瓷基板和印刷电路板(PCB)。制造商提供了全面的技术支持和维护服务,包括产品选型指导、焊接工艺咨询和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值测量误差大 | 使用精度更高的万用表或校准仪器重新测量。 |
    | 焊接后电阻值不稳定 | 检查焊接过程,确保焊接质量和环境条件良好。 |
    | 长期工作温度过高 | 减少电流负载,选用更大功率的电阻。 |

    总结和推荐


    总结:
    这款厚膜通用贴片电阻凭借其高可靠性和稳定的性能,在多个领域展现出卓越的应用潜力。其小巧的封装尺寸、良好的兼容性和广泛的适用性使其成为市场上颇具竞争力的产品。
    推荐:
    强烈推荐给需要高可靠性和稳定性电子产品的开发人员和工程师,尤其是对于需要高性能、小尺寸电阻的应用场景。

WR08X1R8 JTL参数

参数
电阻值 1.8Ω
精度 ±5%
额定功率 125mW
温度系数 -200ppm/℃~400ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR08X1R8 JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR08X1R8 JTL WR08X1R8 JTL数据手册

WR08X1R8 JTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
