WR06X914 JTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 910KΩ ±5% 100mW ±100ppm/℃ 0603 贴片安装 1.6mm*800μm*600μm
供应商型号: WR06X914 JTL
供应商: 云汉优选
标准整包数: 5000

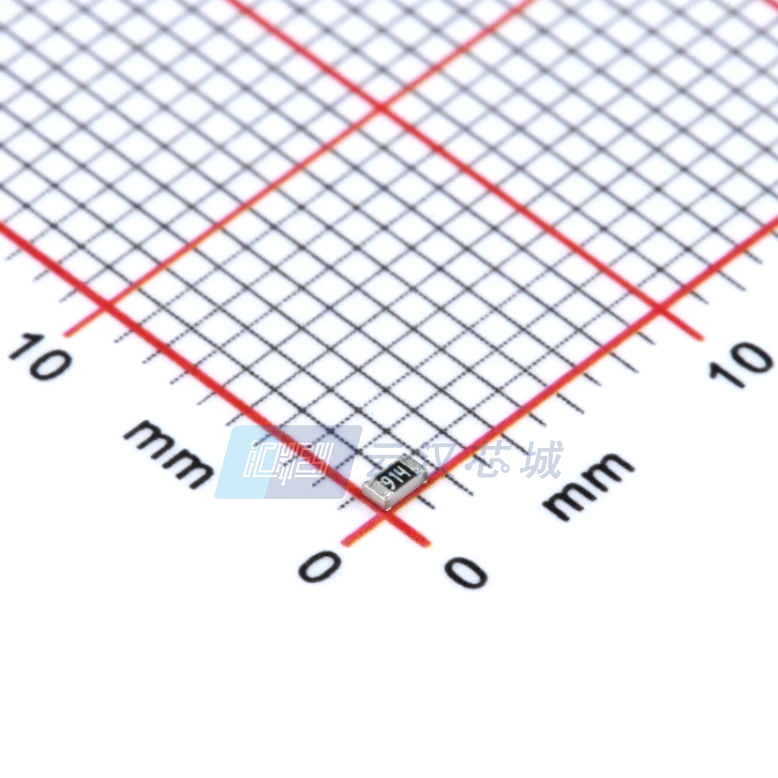

WALSIN/台湾华新科技 贴片电阻 WR06X914 JTL

WR06X914 JTL概述

    厚膜通用贴片电阻产品技术手册

    产品简介


    厚膜通用贴片电阻(Thick Film General Purpose Chip Resistors)是广泛应用于消费电子、电子数据处理及计算机应用、电信设备中的关键元件。这些电阻提供高可靠性、稳定的电气性能,具有多种尺寸和阻值范围,可以满足不同的电路设计需求。

    技术参数


    以下是该产品的技术规格、性能参数和工作环境等详细信息:
    | 参数 | WR12 (1206) | WR08 (0805) | WR06 (0603) | WR04 (0402) |

    | 尺寸代码 | 1206 (3216) | 0805 (2012) | 0603 (1608) | 0402 (1005) |
    | 阻值范围 | 1Ω~10MΩ (±5%) | 1Ω~10MΩ (±1%) | 1Ω~10MΩ (±5%) | 1Ω~10MΩ (±5%) |
    | 耐热系数(TCR) | ≤ ±100 ppm/°C | -200~+400 ppm/°C
    | 最大功率 | 1/4W | 1/8W | 1/10W | 1/16W |
    | 最大操作电压 | 200V | 150V | 75V | 50V |
    | 最大过载电压 | 400V | 300V | 150V | 100V |
    | 气候分类 | 55/155/56 |

    产品特点和优势


    - 高可靠性:这些电阻采用高质量陶瓷基底,内部金属电极连接精密调整的电阻浆料层,通过激光切割调整精度,确保电阻值稳定。
    - 降低最终设备尺寸:贴片电阻的小型化设计有助于减少终端设备的体积。
    - 成本效益:通过简化组装过程和提高设备可靠性,降低了整体成本。
    - 环保材料:符合RoHS 2标准且无卤素,绿色环保。


    应用案例和使用建议


    这些电阻广泛应用于消费电子产品中,如智能手机、电视等,同时适用于EDP(电子数据处理)和计算机相关设备。为了达到最佳效果,建议遵循以下使用建议:
    - 在高湿度环境下使用时,注意防潮,避免电镀层腐蚀。
    - 在焊接过程中要严格按照J-STD-020D标准进行,确保良好的焊点质量。
    - 定期检查电阻的阻值和耐热系数,确保其长期稳定运行。

    兼容性和支持


    - 兼容性:适用于自动放置系统,可以在陶瓷基板和印刷电路板(PCB)上进行贴装。
    - 支持:制造商提供了详细的测试和要求文档,包括温度循环测试、高温暴露测试等,确保产品的长期稳定性和可靠性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后阻值变化较大 | 检查焊接条件,确保符合标准 |
    | 长时间高温下性能不稳定 | 进行高温老化测试,确保阻值稳定 |
    | 外观损伤 | 重新焊接或更换损坏部件 |

    总结和推荐


    总体而言,这款厚膜通用贴片电阻具备出色的性能和稳定性,适用于多种电子设备的应用。其小巧的体积和环保的设计使其在市场上具有较高的竞争力。强烈推荐给需要高性能、稳定性的电子工程师和制造商。
    通过严格的质量控制和广泛的测试验证,这款产品为用户提供了一种可靠且高效的解决方案,是值得信赖的选择。

WR06X914 JTL参数

参数
电阻值 910KΩ
精度 ±5%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR06X914 JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR06X914 JTL WR06X914 JTL数据手册

WR06X914 JTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
