WR08X4223FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 422000Ω ±1% 1/8W 0805
供应商型号: 11M-D-WR08X4223FTL
供应商: 云汉优选
标准整包数: 100

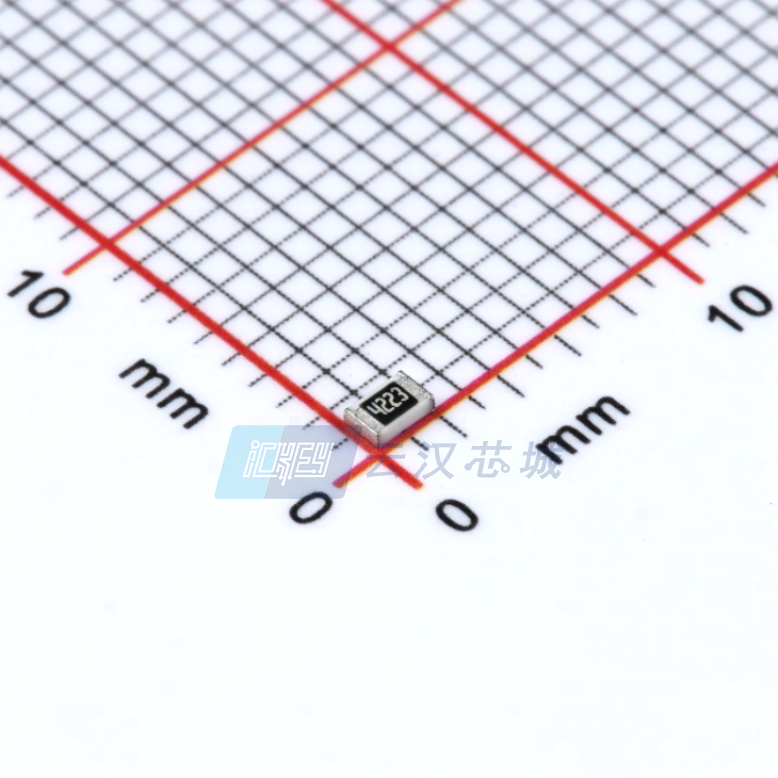

WALSIN/台湾华新科技 贴片电阻 WR08X4223FTL

WR08X4223FTL概述

    # 厚膜通用芯片电阻技术手册

    产品简介


    厚膜通用芯片电阻(Thick Film General Purpose Chip Resistors)是一种广泛应用于消费类电子产品、计算机应用及电信领域的高性能电阻器。产品型号包括WR12、WR08、WR06、WR04,尺寸分别为1206、0805、0603、0402。这些电阻器采用无铅工艺制造,符合RoHS 2标准且不含卤素,具有高可靠性和稳定性。
    主要功能与应用领域
    - 高精度测量:适用于需要高精度电阻值的应用场合。
    - 信号调节:用于电路中的信号放大、衰减等。
    - 电流限制:限制电路中的电流流动。
    - 应用领域:
    - 消费电子设备
    - 计算机和EDP设备
    - 通信设备

    技术参数


    以下是各型号的技术规格:
    | 型号 | 尺寸代码 | 阻值范围 | 阻值精度 | 最大功率 | 最大操作电压 |
    |
    | WR12 | 1206 | 1Ω~10MΩ | ±1%, ±5% | 1/4W | 200V |
    | WR08 | 0805 | 1Ω~10MΩ | ±1%, ±5% | 1/8W | 150V |
    | WR06 | 0603 | 1Ω~10MΩ | ±1%, ±5% | 1/10W | 75V |
    | WR04 | 0402 | 1Ω~10MΩ | ±1%, ±5% | 1/16W | 50V |
    其他技术指标
    - 温度系数:±100 ppm/°C(阻值≥10MΩ),-200~+400 ppm/°C(阻值≤10Ω)
    - 工作温度范围:-55°C至+155°C
    - 最大过载电压:400V(WR12),300V(WR08),150V(WR06),100V(WR04)

    产品特点和优势


    独特功能与优势
    1. 高可靠性:经过严格测试,确保在各种恶劣环境下的稳定运行。
    2. 小尺寸设计:减少最终设备体积,适合现代小型化设计需求。
    3. 低成本组装:通过表面贴装技术降低生产成本。
    4. 卓越性能:支持广泛的阻值范围,满足不同应用场景的需求。
    5. 环保材料:采用无铅和无卤素材料,符合环保要求。

    应用案例和使用建议


    应用案例
    - 消费电子:电视、音响系统等。
    - 计算机应用:主板、显卡等。
    - 通信设备:路由器、交换机等。
    使用建议
    - 安装环境:避免潮湿和腐蚀性气体环境。
    - 焊接条件:建议使用回流焊工艺,温度不超过260°C。
    - 存储条件:温度控制在5°C至40°C之间,湿度保持在20%-70%RH范围内。

    兼容性和支持


    兼容性
    - 可与多种主流PCB板兼容,支持自动化贴片机作业。
    - 与其他标准厚度的表面贴装器件兼容。
    支持与维护
    - 提供详细的规格书和技术文档。
    - 售后服务团队随时解答客户疑问并提供技术支持。

    常见问题与解决方案


    常见问题及解决方案
    1. 焊接过程中出现虚焊
    - 解决方案:检查焊接温度是否达到要求,必要时调整焊接参数。
    2. 阻值超出公差范围
    - 解决方案:确认是否符合实际应用中的负载条件,若不符合需更换合适的型号。
    3. 设备运行异常
    - 解决方案:检查供电电压是否正常,如异常则需排查电源部分问题。

    总结和推荐


    综合评估
    厚膜通用芯片电阻以其高精度、高可靠性及多样化的产品线,在众多行业中表现出色。其小巧轻便的设计非常适合现代化电子产品的需求,同时良好的性价比使其成为许多工程师的选择。
    推荐使用
    综上所述,这款产品非常值得推荐给对质量有较高要求的用户群体。无论是初次使用者还是资深专业人士,都可以信赖它在各类应用场景中的表现。如果您正在寻找一款既经济又高效的电阻解决方案,那么这款产品将是您的理想选择。

WR08X4223FTL参数

参数
电阻值 422KΩ
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR08X4223FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR08X4223FTL WR08X4223FTL数据手册

WR08X4223FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0009
1000+ ¥ 0.0007
3000+ ¥ 0.0006
10000+ ¥ 0.0005
50000+ ¥ 0.0005
库存: 4795
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.09
