WR06X6343FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 634000Ω ±1% 1/10W 0603
供应商型号: 11M-D-WR06X6343FTL
供应商: 云汉优选
标准整包数: 100

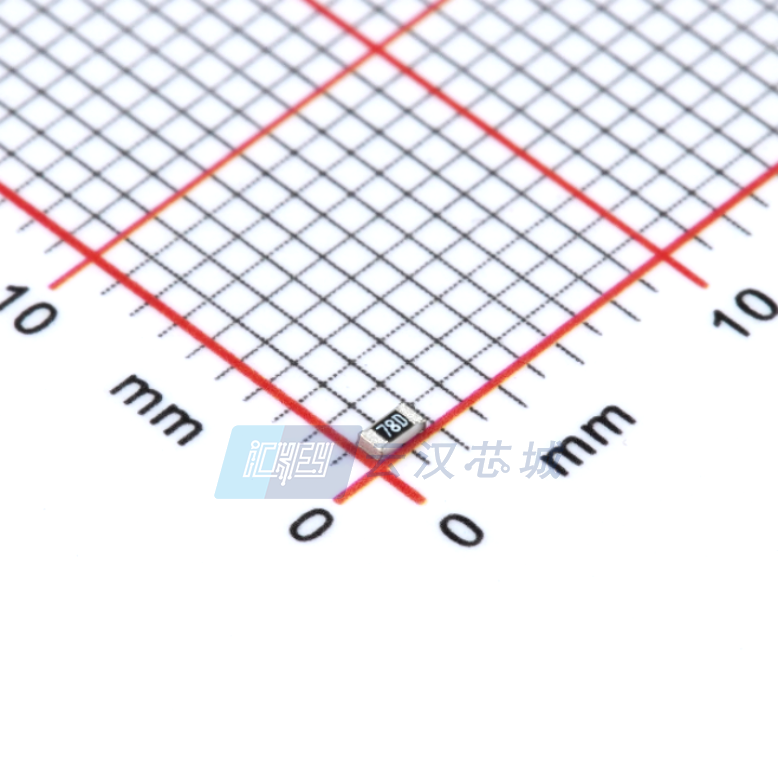

WALSIN/台湾华新科技 贴片电阻 WR06X6343FTL

WR06X6343FTL概述

    # 厚膜通用贴片电阻技术手册

    产品简介


    厚膜通用贴片电阻(WR系列)是一类广泛应用于消费电子、计算机和电信领域的高可靠性电子元器件。这些电阻采用优质的陶瓷基体(氧化铝)作为主体材料,内部通过金属电极和精密的阻值涂覆层实现特定阻值的设计与调节。其紧凑的尺寸(1206、0805、0603、0402)以及卓越的电气性能使其成为现代电路设计的理想选择。产品完全符合RoHS 2标准并采用无卤素材料制造,确保环保和安全性。
    主要功能
    - 实现精确电流限流
    - 精确分配电压
    - 滤波、分压和匹配功能
    应用领域
    - 消费电子设备:电视、音响、冰箱等
    - 计算机与外围设备:主板、显卡、电源模块等
    - 通信设备:手机、路由器、交换机等

    技术参数


    | 参数名称 | WR12 | WR08 | WR06 | WR04 |

    | 尺寸代码 | 1206(3216) | 0805(2012) | 0603(1608) | 0402(1005) |
    | 阻值范围(±1%) | 1Ω~10MΩ | 1Ω~10MΩ | 1Ω~10MΩ | 1Ω~10MΩ |
    | 阻值范围(±5%) | 1Ω~10MΩ | 1Ω~10MΩ | 1Ω~10MΩ | 1Ω~10MΩ |
    | 最大功耗 | 1/4W | 1/8W | 1/10W | 1/16W |
    | 工作温度范围 | -55℃~+155℃ | -55℃~+155℃ | -55℃~+155℃ | -55℃~+155℃ |
    | 最大工作电压(DC/RMS) | 200V | 150V | 75V | 50V |
    | 最大过载电压(DC/RMS) | 400V | 300V | 150V | 100V |
    | TCR(ppm/℃) | ≤100 | ≤100 | ≤100 | ≤100 |

    产品特点和优势


    1. 高可靠性与稳定性
    - 采用激光修整技术确保精确阻值。
    - 宽广的工作温度范围适应恶劣环境。
    2. 降低设备体积与成本
    - 超小型化设计显著减少PCB占用空间。
    - 大批量生产显著降低成本。
    3. 环保合规
    - RoHS 2标准认证及无卤素配方符合国际环保要求。

    应用案例和使用建议


    应用案例
    1. 消费电子产品
    WR系列电阻常用于电视机、音响等音频设备的功率限制。
    2. 计算机应用
    在电源模块中实现精确分压,确保系统稳定运行。
    3. 通信设备
    用于信号传输过程中的滤波和匹配,提高信噪比。
    使用建议
    - 散热管理
    在高功率应用中需注意合理布置散热结构以防止热击穿。
    - 焊接温度控制
    推荐使用235℃的SAC焊锡浴进行焊接,避免过高的温度导致损坏。

    兼容性和支持


    兼容性
    WR系列电阻可与多种主流PCB布局工具兼容,并支持自动化贴装工艺。同时,其封装方式与市场上多数芯片电阻一致,便于替换升级。
    支持服务
    - 提供详细的安装指南和技术文档。
    - 专业客服团队解答用户疑问并提供快速响应的售后支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接后电阻异常变化 | 确保焊接温度符合标准(235℃) |
    | 高温环境下电阻值漂移 | 使用低TCR型号并加强散热 |
    | 表面出现划痕或裂纹 | 避免物理冲击并检查存储条件 |

    总结和推荐


    综合评估
    厚膜通用贴片电阻WR系列以其卓越的电气特性和广泛的适用性,在消费电子、计算机及通信领域表现出色。产品不仅具备高可靠性和稳定性,还满足严格的环保要求,是当前电子设计的优选元件。
    是否推荐
    强烈推荐!无论是在研发阶段还是大规模生产中,WR系列电阻都能为工程师提供可靠的支持,帮助实现高效、经济的设计目标。

WR06X6343FTL参数

参数
电阻值 634KΩ
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

WR06X6343FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR06X6343FTL WR06X6343FTL数据手册

WR06X6343FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0005
1000+ ¥ 0.0004
3000+ ¥ 0.0004
10000+ ¥ 0.0003
50000+ ¥ 0.0003
库存: 4482
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.05
直接购买
加入购物车
