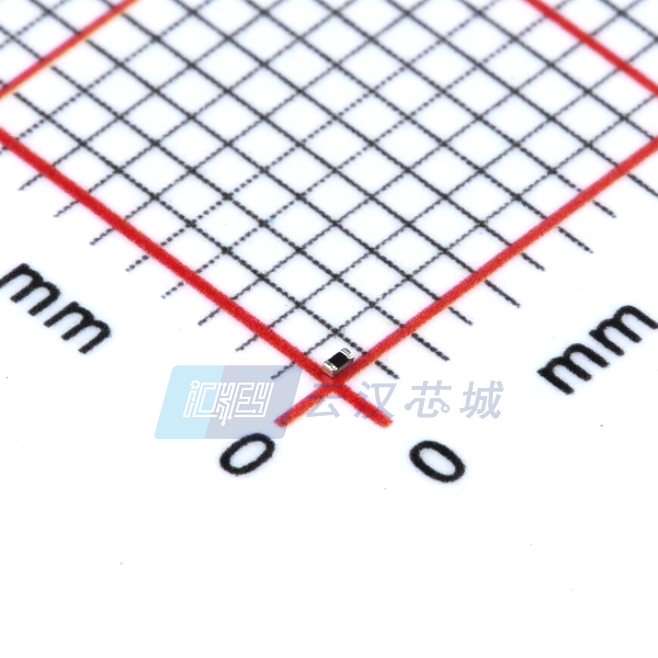

WR02X510 JAL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 51Ω ±5% 50mW ±200ppm/℃ 0201 贴片安装 600μm*300μm*260μm
供应商型号: WR02X510 JAL 0201, +-5%, 51 OHM ROHS
供应商: 国内现货
标准整包数: 15000
WALSIN/台湾华新科技 贴片电阻 WR02X510 JAL

WR02X510 JAL概述


    产品简介


    WR02X(W)厚膜通用贴片电阻
    WR02X(W)是一款小型化、高可靠性的厚膜通用贴片电阻。它的尺寸为0201(对应于公制0603),适用于多种便携式电子设备中。此类型的电阻广泛应用于手机、个人数字助理(PDA)、摄像机、掌上电脑和混合模块等领域。由于其小巧轻便的设计,它们可以有效减少最终设备的体积,同时提高组件和设备的可靠性。

    技术参数


    - 系列编号: WR02X(W)
    - 尺寸代码: 0201 (0603)
    - 阻值范围:
    - 1Ω~10MΩ (±5%容差)
    - 1Ω~10MΩ (±1%容差)
    - 额定功率: 1/20W
    - 最大工作电压: 25V (DC或RMS)
    - 最大过载电压: 50V (DC或RMS)
    - 温度系数 (TCR):
    - 10Ω~10MΩ: ≤±200 ppm/°C
    - 1~9.76Ω: +600~-200 ppm/°C
    - 工作温度范围: -55°C ~ +125°C
    - 尺寸: L: 0.60 ± 0.03mm, W: 0.30 ± 0.03mm, T: 0.23 ± 0.03mm, Tb: 0.15 ± 0.05mm, Tt: 0.10 ± 0.05mm
    - 耐焊接热: 260°C ± 5°C, 10 ± 1秒
    - 可熔性: 235°C ± 5°C, 2 ± 0.8秒

    产品特点和优势


    WR02X(W)电阻具有多项独特的优势,包括小尺寸、轻重量、高可靠性和稳定性。其设计适合高密度印刷电路板装配,且能够减少最终设备的体积,提高设备整体可靠性。产品采用无铅制造工艺,符合环保标准。由于其稳定的性能和高精度的电阻值调整,这些电阻被广泛用于对精度要求较高的应用场合,如移动通信设备和精密仪器。

    应用案例和使用建议


    WR02X(W)电阻被广泛应用于多种电子设备中,例如手机、PDA、摄像机等。在实际应用中,建议在焊接过程中遵循制造商提供的焊接条件,确保焊接过程的稳定性和可靠性。此外,对于高密度电路板上的安装,可以利用自动贴片系统进行操作,以提高生产效率和质量。

    兼容性和支持


    WR02X(W)电阻易于与现有设备和其他电子元件兼容,可以在各种不同类型的印刷电路板(PCB)上安装和使用。制造商提供了详尽的技术文档和支持服务,包括测试条件和安装指南,以帮助客户顺利集成和使用这些电阻。

    常见问题与解决方案


    1. 问题: 在高温环境下工作时,电阻值变化大。
    - 解决方案: 检查实际工作环境的温度,并确认是否超过了产品的最大工作温度范围。如果确实超出,考虑采取散热措施或选择更适合高温环境的产品。
    2. 问题: 焊接过程中出现虚焊。
    - 解决方案: 确保焊接条件符合制造商提供的焊接规范,并在焊接过程中监控焊接质量。
    3. 问题: 长时间工作后电阻值发生变化。
    - 解决方案: 检查负载条件是否超过了产品规定的最大工作电压和电流,如有必要,请降低负载或更换更合适的产品。

    总结和推荐


    综上所述,WR02X(W)电阻是一款高度可靠且精确度高的电子元件,特别适用于需要小尺寸和高可靠性的应用场景。其优越的性能和广泛的适用范围使其成为众多电子设备的理想选择。推荐在需要高性能、高稳定性的应用场合中使用此产品。

WR02X510 JAL参数

参数
电阻值 51Ω
精度 ±5%
额定功率 50mW
温度系数 ±200ppm/℃
长*宽*高 600μm*300μm*260μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR02X510 JAL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR02X510 JAL WR02X510 JAL数据手册

WR02X510 JAL封装设计

查看详情并下载
Symbol
Footprint
3D Model
