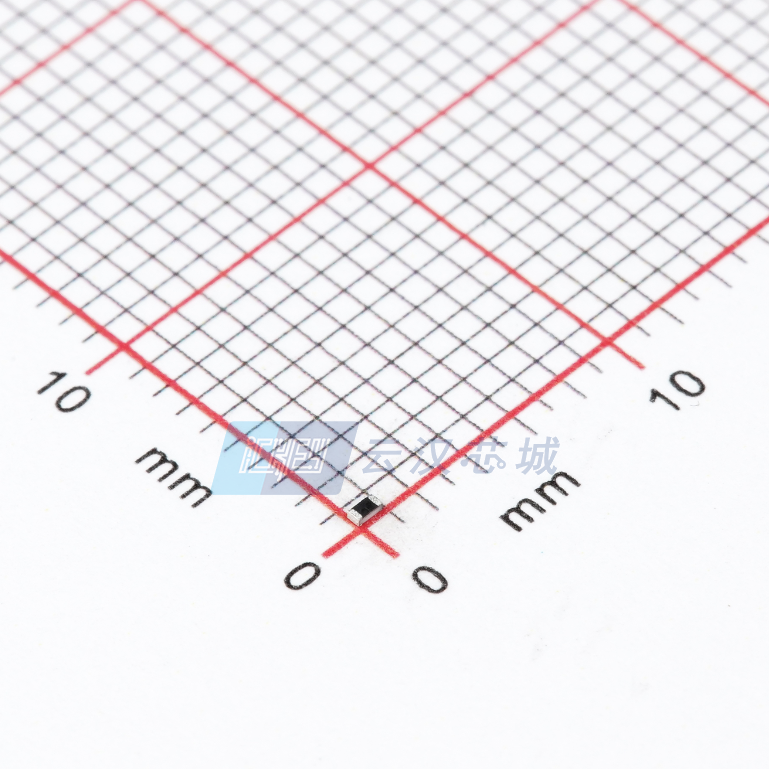

WR04X201 JTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 200Ω ±5% 1/16W 0402
供应商型号: WR04X201 JTL
供应商: 国内现货
标准整包数: 10000
WALSIN/台湾华新科技 贴片电阻 WR04X201 JTL

WR04X201 JTL概述

    高精度厚膜通用贴片电阻产品手册

    产品简介


    高精度厚膜通用贴片电阻(Thick Film General Purpose Chip Resistors)是一款适用于消费电子产品、EDP计算机应用及电信领域的电阻器。该系列包括WR12、WR08、WR06和WR04四种型号,其主要特征是采用高可靠性且稳定度高的材料制造而成。这些电阻器以铝氧化物为基材,内部金属电极通过电阻浆料连接,电阻值通过激光切割进行微调,从而达到精准的阻值控制。其外壳覆盖保护层,两端采用无铅锡合金涂层,方便焊接。

    技术参数


    | 型号 | 规格代码 | 尺寸 | 阻值范围 | 允许误差 | 最大功率(@70°C) | 最大操作电压(直流或有效值) | 最大过载电压(直流或有效值) | 温度系数 |
    |
    | WR12 | 1206(3216) | 3.216 x 1.602 mm | 1Ω~10MΩ(±5%)跳线电阻<0.05Ω | ±5%、±1% | 1/4W | 200V | 400V | ≤±100 ppm/°C |
    | WR08 | 0805(2012) | 2.00 x 1.25 mm | 1Ω~10MΩ(±5%)跳线电阻<0.05Ω | ±5%、±1% | 1/8W | 150V | 300V | -200~+400 ppm/°C |
    | WR06 | 0603(1608) | 1.60 x 0.80 mm | 1Ω~10MΩ(±5%)跳线电阻<0.05Ω | ±5%、±1% | 1/10W | 75V | 150V | ≤±100 ppm/°C |
    | WR04 | 0402(1005) | 1.00 x 0.50 mm | 1Ω~10MΩ(±5%)跳线电阻<0.05Ω | ±5%、±1% | 1/16W | 50V | 100V | -200~+400 ppm/°C |

    产品特点和优势


    1. 高可靠性:内部结构设计保证了长期使用的可靠性。
    2. 尺寸小:可以显著减小最终设备的体积。
    3. 成本效益:由于自动化装配,降低了装配成本。
    4. 环境友好:符合RoHS 2标准,无卤素,对环境友好。
    5. 广泛的应用范围:适用于消费电子产品、EDP计算机应用和电信设备。

    应用案例和使用建议


    - 消费电子产品:用于手持设备如智能手机和平板电脑的电源管理电路。
    - EDP计算机应用:用于服务器和工作站的电源管理和信号传输电路。
    - 电信应用:用于网络设备如路由器和交换机的电源供应和信号调节。
    使用建议:
    1. 请严格按照制造商的指导书进行安装,确保合适的安装条件。
    2. 选择正确的型号来匹配电路中的具体需求。
    3. 确保安装环境满足推荐的温度和湿度要求,避免在极端环境下使用。

    兼容性和支持


    本产品与大多数主流电子设备兼容,可用于各种混合型印刷电路板(PCBs)。厂商提供详尽的技术支持文档和定期更新的产品说明手册,同时提供质量保证服务,确保用户在使用过程中获得充分支持。

    常见问题与解决方案


    1. 焊接问题:检查焊接温度是否符合J-STD-020D标准。如果问题依然存在,可联系制造商获取技术支持。
    2. 温度变化导致的阻值偏差:确保安装环境温度波动在产品的工作温度范围内。
    3. 电阻值漂移:定期检测电阻值,若超出允许范围,请更换新件。

    总结和推荐


    综上所述,这些高精度厚膜通用贴片电阻凭借其卓越的性能参数、稳定的可靠性以及广泛的应用范围,在同类产品中具有明显优势。对于需要高精度、高性能电阻的应用场合,我们强烈推荐使用这些产品。

WR04X201 JTL参数

参数
电阻值 200Ω
精度 ±5%
额定功率 62.5mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR04X201 JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR04X201 JTL WR04X201 JTL数据手册

WR04X201 JTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 0.001
20000+ ¥ 0.0009
30000+ ¥ 0.0009
库存: 1000000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 10
直接购买
加入购物车
