WR02X304 JAL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 300 kOhms ±5% 1/20W ±200ppm/°C 0201
供应商型号: WR02X304 JAL
供应商: 云汉优选
标准整包数: 15000

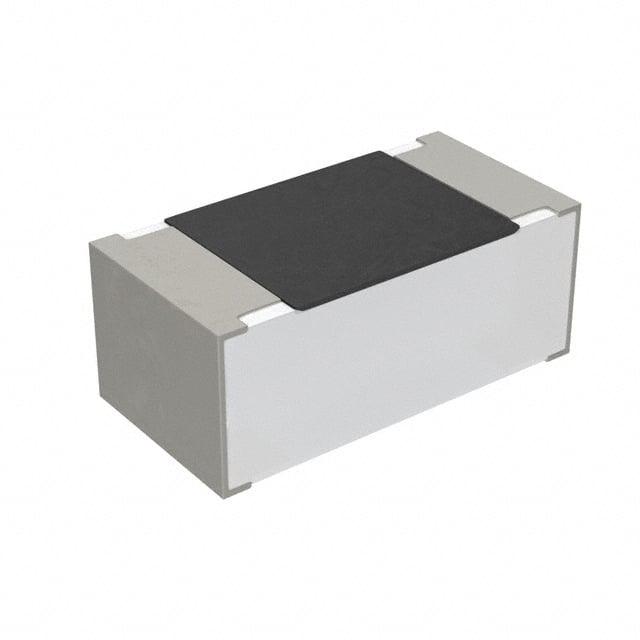

WALSIN/台湾华新科技 贴片电阻 WR02X304 JAL

WR02X304 JAL概述

    # 电子元器件产品技术手册:WR02X(W)厚膜通用贴片电阻

    产品简介


    WR02X(W) 是一款精密厚膜通用贴片电阻,具有多种电阻值范围和精度等级,适用于移动电话、便携式设备、摄像机、掌上电脑及混合模块等领域。该系列产品以其卓越的性能、可靠性及稳定性脱颖而出,是高密度电路板组装的理想选择。
    主要功能
    - 提供精密阻值,精确到 ±1% 或 ±5% 的公差。
    - 适合高密度印刷电路板的组装,支持自动贴片工艺。
    - 具有较高的耐热性和电气性能,确保稳定运行。
    应用领域
    - 移动电话
    - PDA(个人数字助理)
    - 摄像机
    - 掌上电脑
    - 混合模块
    - 其他需要高可靠性的电子设备

    技术参数


    | 参数 | 规格说明 |

    | 系列编号 | WR02X(W) |
    | 尺寸代码 | 0201 |
    | 电阻范围 | 1Ω 至 10MΩ(±5%),Jumper模式:0Ω |
    | 电阻精度 | ±1%,±5% |
    | 温度系数 | 10Ω-10MΩ:±200 ppm/°C;1-9.76Ω:+600~-200 ppm/°C |
    | 最大功耗 | 1/20 W(@70°C) |
    | 额定工作电压 | 25V(DC或RMS) |
    | 最大过载电压 | 50V(DC或RMS) |
    | 工作温度范围 | -55°C 至 +125°C |
    | 外形尺寸(单位:mm) | 长:0.60±0.03;宽:0.30±0.03;厚:0.23±0.03 |
    产品构造
    WR02X(W) 由高品质陶瓷基体(氧化铝)制成,两端添加金属电极并通过电阻浆料连接。电阻层经过激光修整以达到目标阻值,并覆盖保护涂层。外部端接采用纯锡镀层,便于焊接。

    产品特点和优势


    独特功能
    - 小型化设计:尺寸仅为 0.6×0.3 mm,重量轻,占用空间少。
    - 高可靠性:激光修整技术确保精确阻值。
    - 环保材料:无铅产品,符合 RoHS 标准。
    - 高兼容性:可直接安装于陶瓷基板和印刷电路板上,支持自动化贴装。
    市场竞争力
    该系列电阻因其高性能、小型化设计和高可靠性,在消费电子和工业电子领域广泛应用。特别是在高密度电路板设计中,其紧凑尺寸和出色的耐久性使其成为首选。

    应用案例和使用建议


    实际应用场景
    - 移动通信设备:WR02X(W) 广泛用于智能手机和平板电脑的电源管理电路中,提供精确的电流限制和电压调节功能。
    - 视频设备:在高清摄像机中,该电阻可用于滤波和信号处理,确保图像质量。
    使用建议
    - 在极端环境下(如高温或低温)使用时,需考虑额定功率的降额操作,确保电阻的安全运行。
    - 建议在焊接过程中采用红外回流焊技术,严格按照推荐的焊接曲线进行操作。

    兼容性和支持


    兼容性
    WR02X(W) 与大多数主流电路板和贴片机兼容,可广泛应用于各种高密度装配环境。
    支持和服务
    制造商提供全面的技术支持和售后服务,包括产品选型指导、样品提供和技术培训。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现外观不良 | 确保焊接温度和时间符合规范,避免过度加热。 |
    | 使用过程中阻值偏差较大 | 检查环境条件是否超出允许范围,必要时更换电阻。 |
    | 过载导致电阻损坏 | 调整负载条件,避免超过额定工作电压或电流。

    总结和推荐


    综合评估
    WR02X(W) 厚膜贴片电阻以其小巧的外形、精准的阻值和优异的可靠性,在高密度电路设计中表现出色。其出色的耐热性和环保特性使其成为众多电子设备的理想选择。
    推荐结论
    强烈推荐 WR02X(W) 用于需要高精度和高稳定性的场合,尤其在移动通信和消费电子领域表现尤为突出。对于寻求高性价比和高性能电子元件的工程师来说,这款电阻无疑是一个优秀的选择。

WR02X304 JAL参数

参数
电阻值 300KΩ
精度 ±5%
额定功率 50mW
温度系数 ±200ppm/℃
长*宽*高 600μm*300μm*260μm
通用封装 0201
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WR02X304 JAL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR02X304 JAL WR02X304 JAL数据手册

WR02X304 JAL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ ¥ 0.0017
30000+ ¥ 0.0017
45000+ ¥ 0.0017
库存: 1035000
起订量: 15000 增量: 15000
交货地:
最小起订量为:15000
合计: ¥ 25.5
