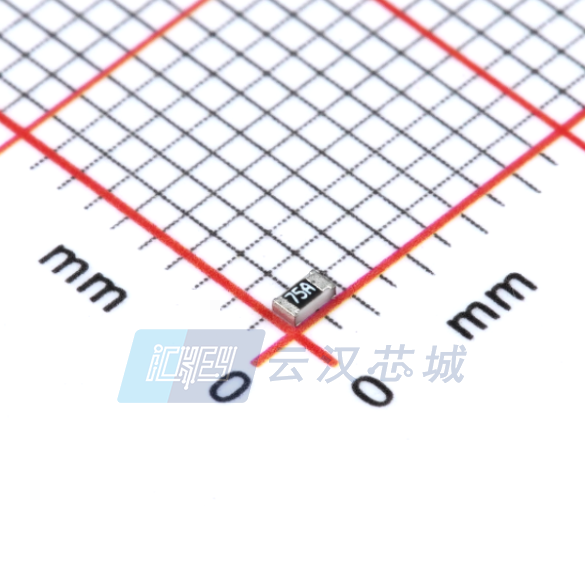

WR06X5900FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 590Ω ±1% 1/10W 0603
供应商型号: 11M-D-WR06X5900FTL
供应商: 云汉优选
标准整包数: 100
WALSIN/台湾华新科技 贴片电阻 WR06X5900FTL

WR06X5900FTL概述

    高可靠性通用贴片电阻:WR12, WR08, WR06, WR04

    产品简介


    本文介绍的产品是高可靠性通用贴片电阻系列,型号包括WR12, WR08, WR06, WR04。这些电阻器主要用于消费类电子产品、EDP计算机应用及电信应用等领域。它们具有多种尺寸(1206、0805、0603、0402),广泛适用于各类电子设备的组装。产品通过RoHS 2合规认证且无卤素,为绿色电子产品提供了良好的选择。

    技术参数


    | 规格 | WR12 | WR08 | WR06 | WR04 |

    | 尺寸代码 | 1206 | 0805 | 0603 | 0402 |
    | 阻值范围 | 1Ω~10MΩ | 1Ω~10MΩ | 1Ω~10MΩ| 1Ω~10MΩ|
    | 额定功率 | 1/4W | 1/8W | 1/10W | 1/16W |
    | 最大操作电压 | 200V | 150V | 75V | 50V |
    | 环境温度范围 | -55°C~+155°C | -55°C~+155°C | -55°C~+155°C | -55°C~+155°C |

    产品特点和优势


    1. 高可靠性和稳定性:经过严格的测试,确保了长期稳定的工作性能。
    2. 减少最终设备体积:小型化设计有助于减小电子设备的整体体积。
    3. 降低装配成本:采用自动放置系统,提高生产效率,降低制造成本。
    4. 改善组件和设备可靠性:确保更高的耐用性和稳定性。
    5. 环保材料:RoHS 2合规,无卤素,符合绿色环保标准。

    应用案例和使用建议


    - 消费类电子产品:可应用于智能家电、移动设备等,帮助实现更小巧的设计。
    - 计算机应用:在服务器和工作站中用于精密电路设计。
    - 电信应用:可在各种通信设备中提供稳定电流控制。
    使用建议:
    1. 在高温环境下使用时需注意散热。
    2. 长时间工作后建议进行定期检测以确保可靠性。
    3. 由于阻值精度较高,建议在焊接过程中使用适当的助焊剂以确保焊接质量。

    兼容性和支持


    - 兼容性:这些电阻器与常见的表面贴装技术和各种电路板兼容,易于集成到现有设计中。
    - 支持与维护:制造商提供全面的技术支持,包括安装指南、测试报告和售后维护服务。

    常见问题与解决方案


    1. 问题:焊接不牢固
    - 解决方案:确认助焊剂类型,调整焊接温度和时间。
    2. 问题:温度系数变化过大
    - 解决方案:检查是否处于极端工作温度下,考虑使用带热补偿电路的设计。
    3. 问题:外观损坏
    - 解决方案:检查存储条件,避免产品暴露于潮湿、腐蚀性气体中。

    总结和推荐


    总的来说,这些高可靠性通用贴片电阻凭借其高精度、小体积、低成本和广泛的应用场景,成为了市场上颇具竞争力的产品。对于需要高精度电阻的应用场合,尤其是那些对空间和成本有所限制的设计项目,推荐选用本系列电阻器。如果您正在寻找一种高效、经济且可靠的解决方案,这些电阻器将是您的理想选择。

WR06X5900FTL参数

参数
电阻值 590Ω
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR06X5900FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR06X5900FTL WR06X5900FTL数据手册

WR06X5900FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0005
1000+ ¥ 0.0004
3000+ ¥ 0.0004
10000+ ¥ 0.0003
50000+ ¥ 0.0003
库存: 4285
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.05
直接购买
加入购物车
