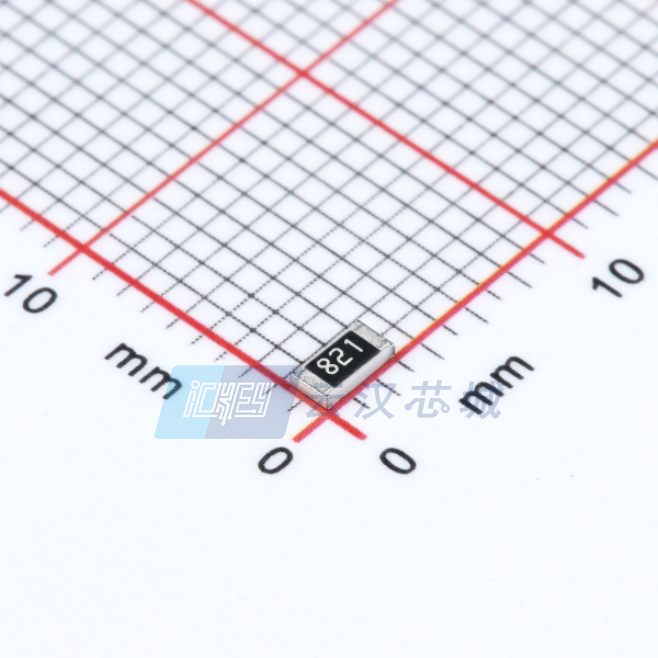

WR12X821 JTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 820Ω ±5% 1/4W 1206
供应商型号: WR12X821 JTL 1206, +-5%, 820R OHM
供应商: 国内现货
标准整包数: 35000
WALSIN/台湾华新科技 贴片电阻 WR12X821 JTL

WR12X821 JTL概述

    电子元器件技术手册:厚膜通用贴片电阻

    1. 产品简介


    产品类型: 厚膜通用贴片电阻
    主要功能: 用于消费电子产品、EDP(电子设计产品)、计算机应用和电信应用等领域的电气设备。通过高精度激光调整实现精确电阻值,具备高可靠性及稳定性。
    应用领域: 主要应用于消费电子设备、EDP计算机应用和电信设备。

    2. 技术参数


    | 规格名称 | WR12 | WR08 | WR06 | WR04 |

    | 尺寸代码 | 1206(3216) | 0805(2012)| 0603(1608)| 0402(1005)|
    | 阻值范围 | 1Ω~10MΩ | 1Ω~10MΩ | 1Ω~10MΩ | 1Ω~10MΩ |
    | 阻值精度 | ±5% | ±1% | ±5% | ±1% |
    | 温度系数(TCR) | ≤ ±100 ppm/°C | -200~+400 ppm/°C | ≤ ±100 ppm/°C | -200~+400 ppm/°C |
    | 最大功耗 | 1/4W | 1/8W | 1/10W | 1/16W |
    | 最大工作电压 | 200V | 150V | 75V | 50V |
    | 最大过载电压 | 400V | 300V | 150V | 100V |
    | 环境分类 | 55/155/56 |

    3. 产品特点和优势


    - 高可靠性与稳定性: 通过内部金属电极与电阻浆料的精准结合,实现高度稳定的电阻值。
    - 小型化设计: 尺寸小,可显著减少最终设备的体积。
    - 成本效益: 降低组装成本,提升组件和设备的可靠性。
    - 环保合规: RoHS 2 兼容且无卤素,符合严格的环保要求。

    4. 应用案例和使用建议


    - 消费电子产品: 适用于移动设备如智能手机和平板电脑的电路设计。
    - 电信设备: 用于各种通信基础设施中的电路板。
    - 计算机应用: 广泛应用于主板和其他计算设备。

    使用建议:
    - 在焊接过程中,确保焊接温度在260°C以下,时间不超过10秒。
    - 使用时需避免在腐蚀性环境中存放,并确保操作环境在5至40°C之间,湿度控制在20%至70%RH范围内。

    5. 兼容性和支持


    - 兼容性: 与标准的表面贴装设备完全兼容,适用于陶瓷基板和PCB。
    - 厂商支持: 提供标准测试报告和技术文档,确保产品质量和性能。

    6. 常见问题与解决方案


    - 问题1: 无法通过耐焊接热测试
    解决方案: 检查焊接温度和时间是否符合规范,重新进行焊接。

    - 问题2: 电阻值变化超过规定范围
    解决方案: 重新校准激光切割机,确保电阻层准确裁切。

    - 问题3: 出现不良焊点
    解决方案: 确保焊接过程清洁无污染,并检查焊锡质量和工艺。

    7. 总结和推荐


    总结: 这款厚膜通用贴片电阻凭借其出色的稳定性和可靠性,在多种应用中表现出色。小型化设计不仅提升了设备的便携性,同时也大大降低了组装成本。RoHS 2 兼容和无卤素的特性使其成为环保友好型产品的首选。
    推荐: 综合各方面因素,强烈推荐此款电阻用于需要高精度、高性能和高可靠性的电子设备。

WR12X821 JTL参数

参数
电阻值 820Ω
精度 ±5%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.1mm*1.6mm*750μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR12X821 JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR12X821 JTL WR12X821 JTL数据手册

WR12X821 JTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.0088
70000+ ¥ 0.0086
105000+ ¥ 0.0084
库存: 350000
起订量: 35000 增量: 35000
交货地:
最小起订量为:5000
合计: ¥ 44
直接购买
加入购物车
