首页  >  产品百科  >  WR12X161 JTL

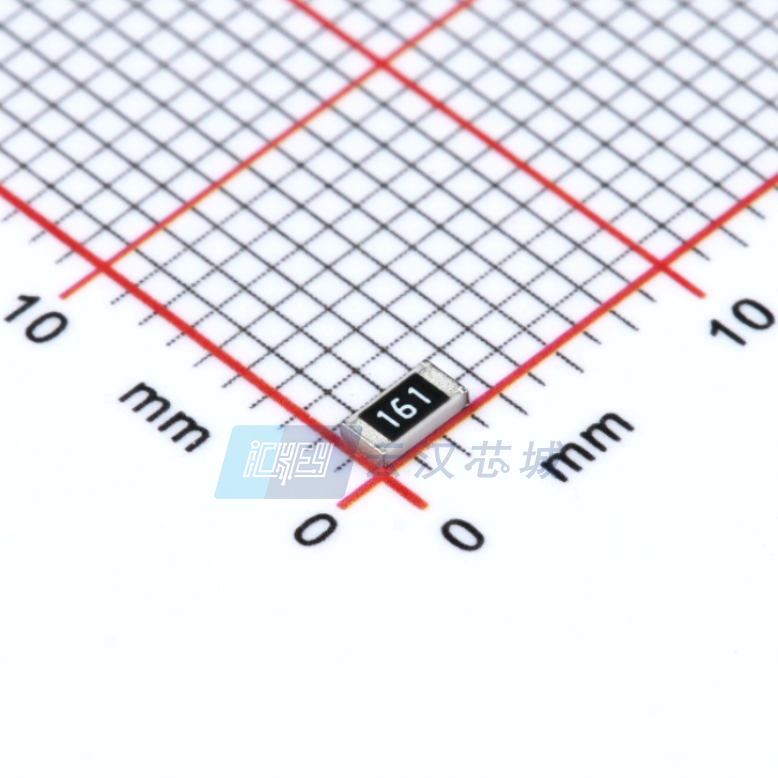

WR12X161 JTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 160Ω ±5% 250mW ±100ppm/℃ 1206 贴片安装 3.1mm*1.6mm*750μm
供应商型号: WR12X161 JTL 1206,+-5%,160 OHM
供应商: 国内现货
标准整包数: 75000
WALSIN/台湾华新科技 贴片电阻 WR12X161 JTL

WR12X161 JTL概述

    高品质电子元器件技术手册解读

    产品简介


    本手册介绍了四种不同型号的厚膜通用贴片电阻器:WR12、WR08、WR06 和 WR04。这些电阻器采用铝氧化物高精度陶瓷基体制造,其电阻层通过激光切割精确调节至规定的容差范围内。它们广泛应用于消费类电子产品、计算机及电信设备等领域。所有产品均符合RoHS 2标准且不含卤素,具有高可靠性和稳定性。

    技术参数


    | 参数 | WR12 | WR08 | WR06 | WR04 |

    | 尺寸代码 | 1206(3216) | 0805(2012) | 0603(1608) | 0402(1005) |
    | 电阻范围 | 1Ω~10MΩ (±5%) Jumper |
    1Ω~10MΩ (±1%) |
    | 电阻精度 | ±1% | ±5% | ±1% | ±5% |
    | 温度系数 (ppm/°C) | R≥10Ω | R≤10Ω
    ≤±100 | -200~+400
    | 最大功耗 (瓦特) | 1/4W | 1/8W | 1/10W | 1/16W |
    | 最大操作电压 (V) | 200V | 150V | 75V | 50V |
    | 最大过载电压 (V) | 400V | 300V | 150V | 100V |
    | 气候类别 | 55/155/56 |

    产品特点和优势


    1. 高可靠性与稳定性:先进的生产工艺确保了产品的长期稳定性能。
    2. 减小最终设备体积:紧凑的设计使得电路板布局更加灵活。
    3. 降低组装成本:高效的自动化生产线降低了制造成本。
    4. 提升组件与系统可靠性:严格的测试流程保证了产品质量。
    5. 环保材料使用:符合RoHS 2标准并完全不含卤素。

    应用案例和使用建议


    WR系列电阻器适用于多种场合,例如家用电器、个人电脑、网络通信等。在设计过程中,需根据具体的应用需求选择合适的型号以确保最佳性能表现。对于高频信号处理应用,建议选用更高精度的产品如WR08或WR12;而对于低频或非关键电路,则可以选择经济型选项如WR04。

    兼容性和支持


    这些电阻器可以方便地集成到现有的电子系统中,并且提供全面的技术支持服务,包括但不限于产品选型指导、故障排查以及售后维护等。

    常见问题与解决方案


    - 问题1:如何判断电阻器是否损坏?
    解答:如果发现电阻值超出标称值太多,可能是由于过热或其他外部因素导致。此时应检查周围电路是否存在异常情况。
    - 问题2:长时间存储后发现焊接困难怎么办?
    解答:延长存储时间可能导致氧化现象发生。若出现此类问题,可通过重新检测焊锡能力来确认是否需要更换新批次货物。

    总结和推荐


    总体而言,该系列产品凭借其卓越的质量控制体系以及多样化规格配置,在全球范围内得到了广泛应用。无论是从性能指标还是性价比角度来看,都堪称业内标杆之作。因此,强烈推荐给那些追求高效能解决方案的企业和个人用户们!

WR12X161 JTL参数

参数
电阻值 160Ω
精度 ±5%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.1mm*1.6mm*750μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR12X161 JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR12X161 JTL WR12X161 JTL数据手册

WR12X161 JTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.0088
150000+ ¥ 0.0086
225000+ ¥ 0.0084
库存: 750000
起订量: 75000 增量: 75000
交货地:
最小起订量为:5000
合计: ¥ 44
