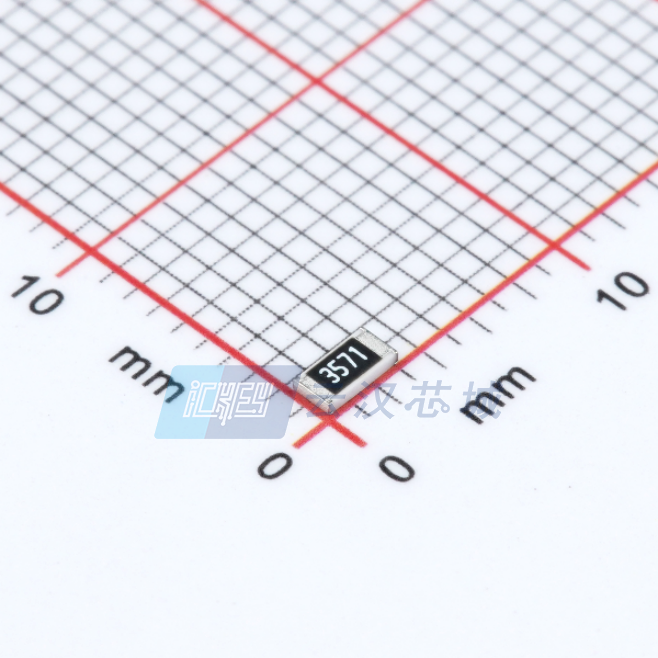

WR12X3571FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 3570Ω ±1% 1/4W 1206
供应商型号: 11M-D-WR12X3571FTL
供应商: 云汉优选
标准整包数: 100
WALSIN/台湾华新科技 贴片电阻 WR12X3571FTL

WR12X3571FTL概述

    电子元器件产品技术手册

    1. 产品简介


    本文档提供了适用于多种电子设备和应用的高可靠性厚膜通用贴片电阻器的技术手册。这些电阻器按照严格标准制造,用于满足各种电气和电子产品的设计需求。它们主要应用于消费类电子产品、计算机应用及电信领域。

    2. 技术参数


    - 型号系列: WR12, WR08, WR06, WR04
    - 尺寸代码:
    - 1206(3216)
    - 0805(2012)
    - 0603(1608)
    - 0402(1005)
    - 阻值范围:
    - WR12: 1Ω~10MΩ (±5%、±1%)
    - WR08: 1Ω~10MΩ (±5%、±1%)
    - WR06: 1Ω~10MΩ (±5%、±1%)
    - WR04: 1Ω~10MΩ (±5%、±1%)
    - 温度系数 (TCR):
    - ≥10MΩ: ≤±100 ppm/°C
    - <10MΩ: -200~+400 ppm/°C
    - 最大耗散功率:
    - WR12: 1/4 W
    - WR08: 1/8 W
    - WR06: 1/10 W
    - WR04: 1/16 W
    - 最大操作电压 (DC 或 RMS):
    - WR12: 200V
    - WR08: 150V
    - WR06: 75V
    - WR04: 50V
    - 最大过载电压 (DC 或 RMS):
    - WR12: 400V
    - WR08: 300V
    - WR06: 150V
    - WR04: 100V
    - 环境类别: 55/155/56

    3. 产品特点和优势


    这些电阻器的主要特点是:
    - 高可靠性和稳定性
    - 减小最终设备的尺寸
    - 降低组装成本
    - 更高的组件和设备可靠性
    - 符合RoHS 2标准,无卤素

    4. 应用案例和使用建议


    这些电阻器广泛应用于消费类电子产品、计算机和电信设备。例如,在家庭音响系统中,可以使用这些电阻器来调整信号传输。在使用过程中,应注意保持环境条件(温度和湿度),并遵循正确的焊接工艺,以确保长期稳定运行。

    5. 兼容性和支持


    这些电阻器设计为与其他常见的电子元器件兼容,易于集成到现有设计中。制造商提供了全面的支持服务,包括技术和售后服务,以帮助用户快速解决问题。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决办法:
    - 问题: 焊接时出现虚焊
    - 解决方法: 检查焊接温度和时间,确保符合J-STD-020D标准。
    - 问题: 环境温度过高导致阻值变化
    - 解决方法: 使用散热装置,并确保设备工作在规定的温度范围内。

    7. 总结和推荐


    这些电阻器具有优异的电气特性和机械稳定性,适用于广泛的工业和消费类产品。由于其高可靠性、良好的温度稳定性和低成本优势,我们强烈推荐在需要高性能和稳定的电阻器的应用中使用这些产品。

WR12X3571FTL参数

参数
电阻值 3.57KΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.1mm*1.6mm*750μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR12X3571FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR12X3571FTL WR12X3571FTL数据手册

WR12X3571FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0015
1000+ ¥ 0.0013
3000+ ¥ 0.0011
10000+ ¥ 0.0009
50000+ ¥ 0.0009
库存: 4894
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.15
