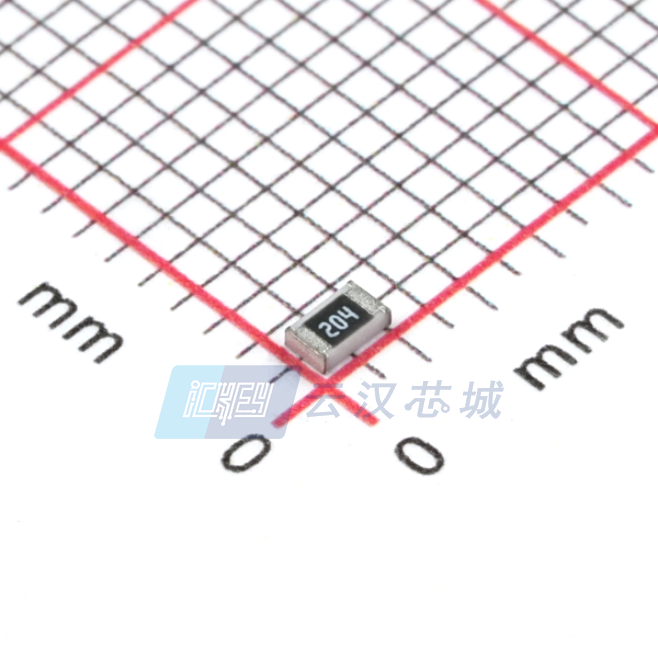

WR08X204 JTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 200000Ω ±5% 1/8W 0805
供应商型号: WR08X204 JTL 0805, +-5%, 200K OHM
供应商: 国内现货
标准整包数: 570000
WALSIN/台湾华新科技 贴片电阻 WR08X204 JTL

WR08X204 JTL概述

    高精度厚膜贴片电阻技术手册

    产品简介


    本手册涵盖了型号为WR12、WR08、WR06和WR04的高精度厚膜贴片电阻。这些电阻是通过高精度陶瓷基体(氧化铝)制成的,具有极高的可靠性和稳定性。它们适用于消费类电子产品、EDP、计算机应用及电信应用等领域。此系列电阻符合RoHS 2标准且无卤素,具有广泛的适应性和可靠性。

    技术参数


    1. 型号:WR12 (1206)、WR08 (0805)、WR06 (0603)、WR04 (0402)
    2. 尺寸代码:1206 (3216)、0805 (2012)、0603 (1608)、0402 (1005)
    3. 电阻范围:1Ω~10MΩ(±5%公差)、Jumper
    4. 电阻公差:±1%、±5%
    5. 温度系数(TCR):≤±100 ppm/℃(R≥10Ω),-200~+400 ppm/℃(R≤10Ω)
    6. 最大耗散功率:1/4W(WR12)、1/8W(WR08)、1/10W(WR06)、1/16W(WR04)
    7. 最大工作电压:200V(WR12)、150V(WR08)、75V(WR06)、50V(WR04)
    8. 最大过载电压:400V(WR12)、300V(WR08)、150V(WR06)、100V(WR04)
    9. 气候分类:55/155/56
    10. 引脚尺寸:
    - 长度(L):3.10±0.10 mm(WR12)、2.00±0.10 mm(WR08)、1.60±0.10 mm(WR06)、1.00±0.05 mm(WR04)
    - 宽度(W):1.60±0.10 mm(WR12)、1.25±0.10 mm(WR08)、0.80±0.10 mm(WR06)、0.50±0.05 mm(WR04)
    - 厚度(T):0.60±0.15 mm(WR12)、0.50±0.15 mm(WR08)、0.45±0.15 mm(WR06)、0.35±0.05 mm(WR04)
    - 底部厚度(Tb):0.45±0.20 mm(WR12)、0.40±0.20 mm(WR08)、0.30±0.15 mm(WR06)、0.25±0.10 mm(WR04)
    - 顶部厚度(Tt):0.50±0.20 mm(WR12)、0.40±0.20 mm(WR08)、0.30±0.10 mm(WR06)、0.20±0.10 mm(WR04)

    产品特点和优势


    1. 高可靠性:通过严格测试,确保长时间稳定工作。
    2. 小型化设计:减小最终设备的体积,降低装配成本。
    3. 提高可靠性和性能:相比传统组件,提高了组件和设备的可靠性。
    4. 环保材料:符合RoHS 2标准且无卤素,环保安全。

    应用案例和使用建议


    - 消费类电子产品:如智能手机、平板电脑等。这些设备对内部组件的尺寸和性能要求较高,该系列电阻能够满足需求。
    - EDP与计算机应用:用于服务器和高性能计算系统。需要高稳定性的电阻来保证系统的正常运行。
    - 电信应用:通信设备要求高可靠性和低功耗,该系列电阻能提供可靠稳定的阻值。
    使用建议:
    - 确保在自动贴装过程中正确识别和安装电阻。
    - 考虑使用红外焊接工艺,以提高焊接质量。

    兼容性和支持


    - 兼容性:与市场上主流的表面贴装设备兼容。
    - 支持与维护:制造商提供详细的测试报告和技术支持,确保产品在使用过程中的可靠性。

    常见问题与解决方案


    1. 问题:电阻在高温环境下不稳定。
    - 解决方案:确保在规定的温度范围内使用,并采用适当的散热措施。
    2. 问题:电阻焊接不牢固。
    - 解决方案:确保焊料质量并采用正确的焊接工艺,例如红外焊接。
    3. 问题:电阻在湿度环境下表现不稳定。
    - 解决方案:确保存储条件在合适的温湿度范围内,并避免长时间暴露在潮湿环境中。

    总结和推荐


    总体而言,这款高精度厚膜贴片电阻以其高可靠性、小型化设计、环保材料等特点,在多种应用场景中表现出色。无论是在消费类电子产品还是专业级应用中,均具备较高的市场竞争力。因此,我们强烈推荐使用这一系列产品。

WR08X204 JTL参数

参数
电阻值 200KΩ
精度 ±5%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR08X204 JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR08X204 JTL WR08X204 JTL数据手册

WR08X204 JTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.0055
1140000+ ¥ 0.0054
1710000+ ¥ 0.0053
库存: 570000
起订量: 570000 增量: 570000
交货地:
最小起订量为:5000
合计: ¥ 27.5
