WR06X7153FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 715000Ω ±1% 1/10W 0603
供应商型号: 11M-D-WR06X7153FTL
供应商: 云汉优选
标准整包数: 100

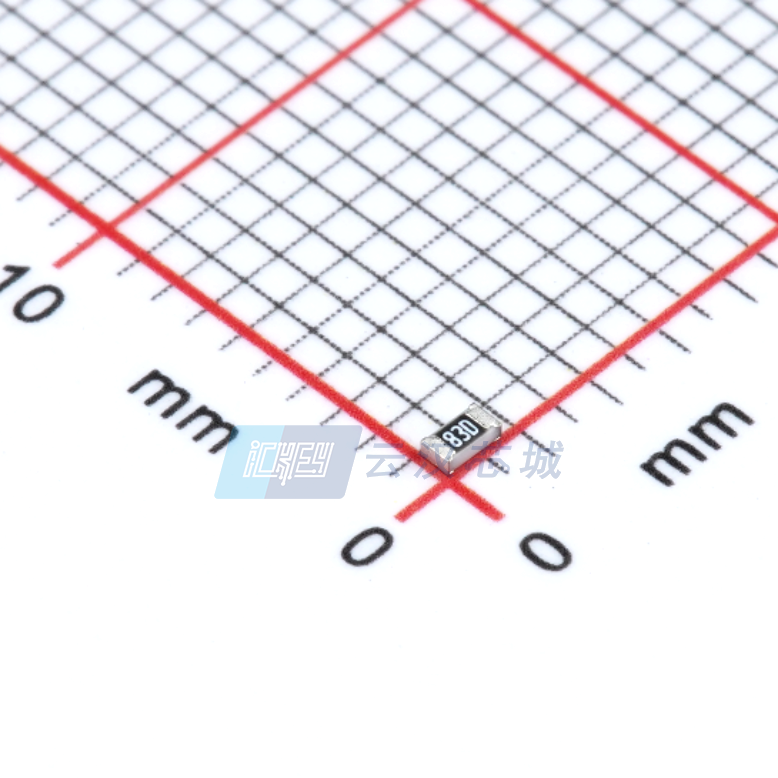

WALSIN/台湾华新科技 贴片电阻 WR06X7153FTL

WR06X7153FTL概述

    高品质厚膜通用芯片电阻技术手册

    产品简介


    厚膜通用芯片电阻是现代电子产品中不可或缺的一部分,它们主要用于表面贴装工艺。本文将详细介绍型号为WR12、WR08、WR06和WR04的四个系列的产品,这些电阻的主要类型为厚膜片式电阻,具有较高的可靠性及稳定性。它们广泛应用于消费电子设备、电子数据处理系统、计算机应用和电信应用中。这些电阻均符合RoHS 2标准且不含卤素,确保对环境友好。

    技术参数


    1. 型号和尺寸代码
    - WR12:1206(3216)
    - WR08:0805(2012)
    - WR06:0603(1608)
    - WR04:0402(1005)
    2. 电阻范围
    - 1Ω~10MΩ(±5%误差)
    - 1Ω~10MΩ(±1%误差)
    3. 温度系数(TCR)
    - R ≥ 10Ω时,≤ ± 100 ppm/°C
    - R ≤ 10Ω时,-200~+400 ppm/°C
    4. 最大耗散功率
    - WR12:1/4W
    - WR08:1/8W
    - WR06:1/10W
    - WR04:1/16W
    5. 最大操作电压
    - WR12:200V
    - WR08:150V
    - WR06:75V
    - WR04:50V
    6. 最大过载电压
    - WR12:400V
    - WR08:300V
    - WR06:150V
    - WR04:100V
    7. 尺寸
    - L(长度):1.00 mm ~ 3.10 mm
    - W(宽度):0.50 mm ~ 1.60 mm
    - T(厚度):0.35 mm ~ 0.60 mm

    产品特点和优势


    1. 高可靠性:通过激光微调,确保精度高,长期稳定。
    2. 降低最终设备尺寸:采用小型化设计,适合现代紧凑型电子设备。
    3. 降低成本:高集成度降低了装配成本,提高整体可靠性。
    4. 环保材料:符合RoHS 2标准,不含卤素,确保安全环保。

    应用案例和使用建议


    这些电阻在消费电子产品中得到了广泛应用,如智能手机、平板电脑和电视等。此外,在计算机和电信设备中也大量使用。对于使用这类电阻的应用,建议严格按照制造商的焊接条件进行安装,以确保良好的电气连接。特别是在高温和湿度环境中使用时,应特别注意温度和湿度的控制,避免过热和腐蚀。

    兼容性和支持


    这些电阻与市面上常见的SMT(表面贴装技术)兼容。厂家提供详细的安装指南和技术支持,用户可随时联系厂家获取帮助。同时,产品有完善的测试报告,确保其在各种环境下均能可靠工作。

    常见问题与解决方案


    1. 问题:焊接后出现不良接触。
    - 解决方案:检查焊接条件是否符合要求,必要时重新焊接。
    2. 问题:电阻值不准确。
    - 解决方案:确保在规定的温度范围内使用,如超出温度范围请参考手册中提供的温度系数校正。
    3. 问题:过载损坏。
    - 解决方案:使用过程中应避免超过最大额定电压和电流,必要时采取保护措施。

    总结和推荐


    总结来看,这款厚膜通用芯片电阻以其高可靠性、紧凑设计和广泛的适用性成为市场上的佼佼者。它能够满足不同应用需求,特别适合对精度和稳定性有较高要求的场景。基于其卓越的技术特性和全面的支持服务,我们强烈推荐这一系列产品。

WR06X7153FTL参数

参数
电阻值 715KΩ
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR06X7153FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR06X7153FTL WR06X7153FTL数据手册

WR06X7153FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0005
1000+ ¥ 0.0004
3000+ ¥ 0.0004
10000+ ¥ 0.0003
50000+ ¥ 0.0003
库存: 4387
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.05
