WR06X625 JTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 6.2MΩ ±5% 100mW ±100ppm/℃ 0603 贴片安装 1.6mm*800μm*600μm
供应商型号: WR06X625 JTL
供应商: 云汉优选
标准整包数: 5000

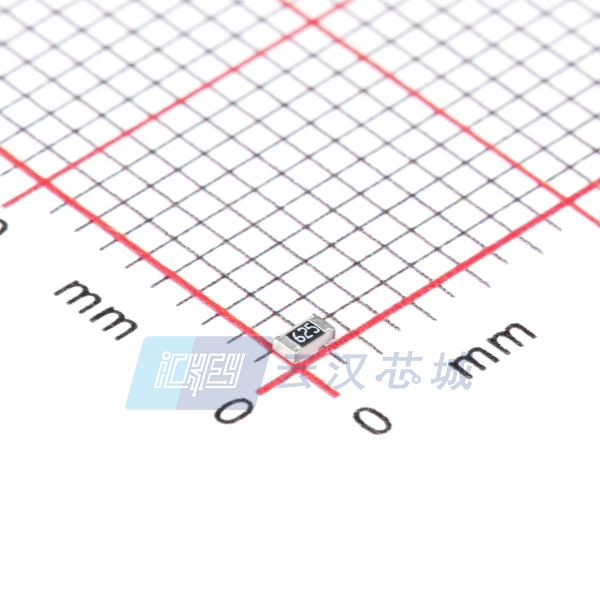

WALSIN/台湾华新科技 贴片电阻 WR06X625 JTL

WR06X625 JTL概述

    电子元器件产品技术手册

    产品简介


    本技术手册涵盖的是厚膜通用贴片电阻器,型号为WR12、WR08、WR06、WR04。这些电阻器具有多种尺寸(1206、0805、0603、0402),适用于各种消费类电子产品、EDP、计算机应用和电信应用。该系列电阻器均采用无铅材料,符合RoHS 2标准且不含卤素。

    技术参数


    | 参数 | WR12 | WR08 | WR06 | WR04 |

    | 尺寸代码 | 1206(3216) | 0805(2012) | 0603(1608) | 0402(1005) |
    | 电阻范围 | 1Ω~10MΩ | 1Ω~10MΩ | 1Ω~10MΩ | 1Ω~10MΩ |
    | 电阻公差 | ±5% | ±1% | ±5% | ±1% |
    | 温度系数 | ≤±100 ppm/K | -200~+400 ppm/K | ≤±100 ppm/K | -200~+400 ppm/K |
    | 最大耗散功率 | 1/4W | 1/8W | 1/10W | 1/16W |
    | 最大工作电压 | 200V | 150V | 75V | 50V |
    | 最大过载电压 | 400V | 300V | 150V | 100V |
    | 气候类别 | 55/155/56 | 55/155/56 | 55/155/56 | 55/155/56 |

    产品特点和优势


    - 高可靠性和稳定性:该系列产品具有较高的可靠性,能有效减少最终设备的体积,降低组装成本。
    - 无铅和无卤素:完全符合RoHS 2标准,对环境友好。
    - 尺寸小:不同型号的尺寸适应不同的电路板需求,方便集成设计。

    应用案例和使用建议


    WR系列电阻器广泛应用于消费类电子产品、计算机及电信设备中。例如,在计算机主板上可以用来调节电流和信号传输。根据手册中的描述,WR系列可以在极端温度下(-55°C到+155°C)稳定工作,适合在恶劣环境下使用。建议在选择具体型号时,根据实际工作环境和要求选择合适的电阻值和尺寸。

    兼容性和支持


    这些电阻器适用于自动贴片设备,可以安装在陶瓷基板和印刷电路板(PCB)上。与大多数表面贴装设备兼容。制造商提供详细的测试报告和技术支持,以确保客户能够顺利使用和维护这些产品。

    常见问题与解决方案


    1. 问题:焊接过程中出现焊接不良。
    解决方案:确保焊料符合J-STD-020D标准,避免过度振动和冲击。
    2. 问题:电阻值变化过大。
    解决方案:检查工作环境是否符合手册中规定的温度和湿度条件。
    3. 问题:外观损坏。
    解决方案:运输过程中避免剧烈震动,存储时注意防潮。

    总结和推荐


    总体来看,WR系列电阻器以其高性能、可靠性和兼容性在市场上具备较强的竞争力。对于需要在小型化、高性能环境中工作的电路设计者来说,这是一个值得推荐的选择。无论是用于家用电器、工业自动化还是通信设备,这些电阻器都能提供卓越的性能和稳定性。

WR06X625 JTL参数

参数
电阻值 6.2MΩ
精度 ±5%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR06X625 JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR06X625 JTL WR06X625 JTL数据手册

WR06X625 JTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
