首页  >  产品百科  >  WR08W4304FTL

WR08W4304FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 4300000Ω ±1% 1/8W 0805
供应商型号: 11M-D-WR08W4304FTL
供应商: 云汉优选
标准整包数: 100

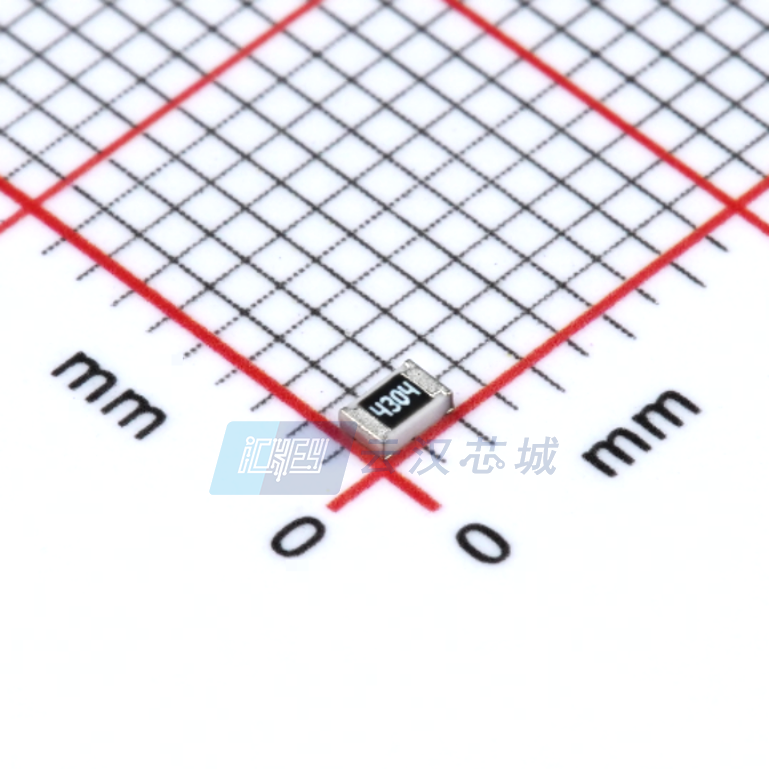

WALSIN/台湾华新科技 贴片电阻 WR08W4304FTL

WR08W4304FTL概述

    电子元器件技术手册:厚膜通用贴片电阻

    产品简介


    厚膜通用贴片电阻(Thick Film General Purpose Chip Resistors)是用于消费电子设备、计算机应用及电信应用的关键元件。这类电阻器在电路设计中扮演着稳定电压、分压和电流限流的重要角色。根据本手册中的产品型号,分别是WR12、WR08、WR06和WR04,对应的封装尺寸分别为1206(3216)、0805(2012)、0603(1608)和0402(1005)。

    技术参数


    1. 系列型号:WR12、WR08、WR06、WR04
    2. 尺寸代码:1206(3216)、0805(2012)、0603(1608)、0402(1005)
    3. 阻值范围:1Ω~10MΩ(±5%容差),跳线
    4. 阻值容差:±1%
    5. TCR(温度系数):≤ ±100 ppm/°C (R≥10Ω);-200~+400 ppm/°C (R≤10Ω)
    6. 最大功耗:1/4 W(WR12)、1/8 W(WR08)、1/10 W(WR06)、1/16 W(WR04)
    7. 最大工作电压:200V(WR12)、150V(WR08)、75V(WR06)、50V(WR04)
    8. 最高过载电压:400V(WR12)、300V(WR08)、150V(WR06)、100V(WR04)

    产品特点和优势


    1. 高可靠性和稳定性:这些电阻器经过激光精密加工,确保其精确度和长期稳定性。
    2. 小型化:由于采用厚膜工艺,它们能够减小最终设备的体积。
    3. 降低成本:降低组装成本,提高组件和设备的可靠性。
    4. 环保:符合RoHS 2标准且不含卤素,绿色环保。

    应用案例和使用建议


    1. 消费电子设备:适用于各种家用电器,如洗衣机、空调等。
    2. 计算机应用:适合服务器、工作站等高可靠性要求的场合。
    3. 电信应用:可应用于通信基站及路由器等设备中。
    使用建议:
    - 在进行焊接操作时,需注意温度控制,避免过高温度导致损坏。
    - 对于特定应用,如需要更高的功率承受能力,可以选择较大尺寸的电阻器。

    兼容性和支持


    - 该系列产品支持自动化组装系统,并能与其他标准元件无缝集成。
    - 生产商提供详细的技术文档和支持服务,确保客户在使用过程中遇到任何问题时都能得到及时帮助。

    常见问题与解决方案


    1. 问题:焊接过程中出现不完全浸锡现象。
    - 解决办法:调整焊接温度或时间,保证焊接质量。
    2. 问题:长时间使用后电阻值变化。
    - 解决办法:定期检查并替换故障元件,确保电路正常运行。
    3. 问题:电阻在高温环境下失效。
    - 解决办法:选择具有更高耐温等级的型号,避免因温度过高导致性能下降。

    总结和推荐


    综上所述,WR系列厚膜通用贴片电阻凭借其优良的性能、广泛的适用范围和良好的市场口碑,成为电子元器件领域的优选产品。无论是家用电器还是工业设备,这些电阻器都能表现出色,值得推荐。

WR08W4304FTL参数

参数
电阻值 4.3MΩ
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2.1mm*1.35mm*650μm
通用封装 0805
安装方式 贴片安装
包装方式 卷带包装

WR08W4304FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR08W4304FTL WR08W4304FTL数据手册

WR08W4304FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0011
1000+ ¥ 0.001
3000+ ¥ 0.0008
10000+ ¥ 0.0007
50000+ ¥ 0.0007
库存: 4895
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.11
直接购买
加入购物车
