WR04X620 JTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 62Ω ±5% 62.5mW ±100ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: WR04X620 JTL 0402, +-5%, 62 OHM
供应商: 国内现货
标准整包数: 50000

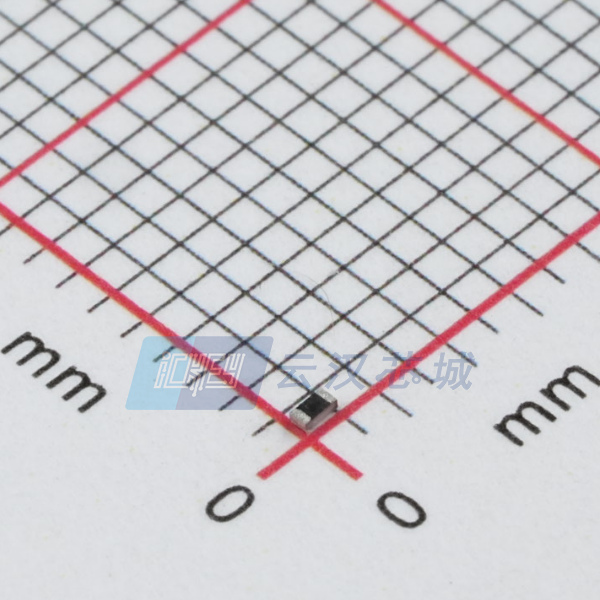

WALSIN/台湾华新科技 贴片电阻 WR04X620 JTL

WR04X620 JTL概述

    厚膜通用型贴片电阻技术手册

    产品简介


    本手册介绍了四款厚膜通用型贴片电阻:WR12、WR08、WR06 和 WR04。这些电阻主要用于消费电子产品、计算机应用及电信设备中。其典型尺寸为 1206、0805、0603 和 0402,具有高可靠性、稳定性和低成本的优点,特别适用于自动化组装工艺,可以显著减少最终设备的体积和组装成本。

    技术参数


    | 参数 | WR12 (1206) | WR08 (0805) | WR06 (0603) | WR04 (0402) |

    | 尺寸代码 | 1206(3216) | 0805(2012) | 0603(1608) | 0402(1005) |
    | 阻值范围 | 1Ω~10MΩ (±5%),跳线 | 1Ω~10MΩ (±1%) | 1Ω~10MΩ (±5%) | 1Ω~10MΩ (±1%) |
    | 最大耗散功率 | 1/4W | 1/8W | 1/10W | 1/16W |
    | 最大工作电压 | 200V | 150V | 75V | 50V |
    | 最大过载电压 | 400V | 300V | 150V | 100V |
    | 精度 | ±5% | ±1% | ±5% | ±1% |
    | 温度系数 (ppm/°C) | R ≥ 10Ω: ≤ ± 100 < R ≤ 10Ω: -200~+400 | R ≥ 10Ω: ≤ ± 100 < R ≤ 10Ω: -200~+400 | R ≥ 10Ω: ≤ ± 100 < R ≤ 10Ω: -200~+400 | R ≥ 10Ω: ≤ ± 100 < R ≤ 10Ω: -200~+400 |

    产品特点和优势


    - 高可靠性:符合RoHS 2标准且无卤素,适用于环保要求高的应用场景。
    - 稳定性:经过严格的测试,确保在极端环境下的稳定性能。
    - 成本效益:适用于大规模生产,降低组装成本并提高设备可靠性。
    - 多样化阻值:提供广泛的阻值选择,满足不同应用场景需求。

    应用案例和使用建议


    - 消费电子产品:如智能手机、平板电脑等。
    - 计算机应用:如服务器、PC主板等。
    - 电信应用:如路由器、交换机等。
    使用建议:
    - 在焊接过程中要严格控制温度,避免过高温度导致电阻损坏。
    - 在储存时应避免腐蚀性气体和潮湿环境,建议储存条件为5~40℃,湿度20%~70%RH。

    兼容性和支持


    这些电阻与其他常见的电子元件具有良好的兼容性,适合多种应用场合。制造商提供全面的技术支持,包括详细的使用说明和故障排除指南,以确保最佳性能和延长使用寿命。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻无法焊接 | 检查焊料是否正确且适量,确保焊接温度在235℃±5℃。 |
    | 电阻精度超出容差 | 重新校准焊接设备,检查电路连接是否正确。 |
    | 电阻出现损坏 | 确认电路工作环境是否符合规范,检查是否存在过载情况。 |

    总结和推荐


    总结:
    - 高可靠性与稳定性;
    - 广泛的阻值选择;
    - 适合大批量生产和自动化装配;
    - 符合环保标准。
    推荐:
    - 强烈推荐在需要高性能和高可靠性的应用场景中使用,特别是在消费电子产品、计算机应用和电信设备中。

WR04X620 JTL参数

参数
电阻值 62Ω
精度 ±5%
额定功率 62.5mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR04X620 JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR04X620 JTL WR04X620 JTL数据手册

WR04X620 JTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
