首页  >  产品百科  >  WR06X2671FTL

WR06X2671FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 2670Ω ±1% 1/10W 0603
供应商型号: 11M-D-WR06X2671FTL
供应商: 云汉优选
标准整包数: 100

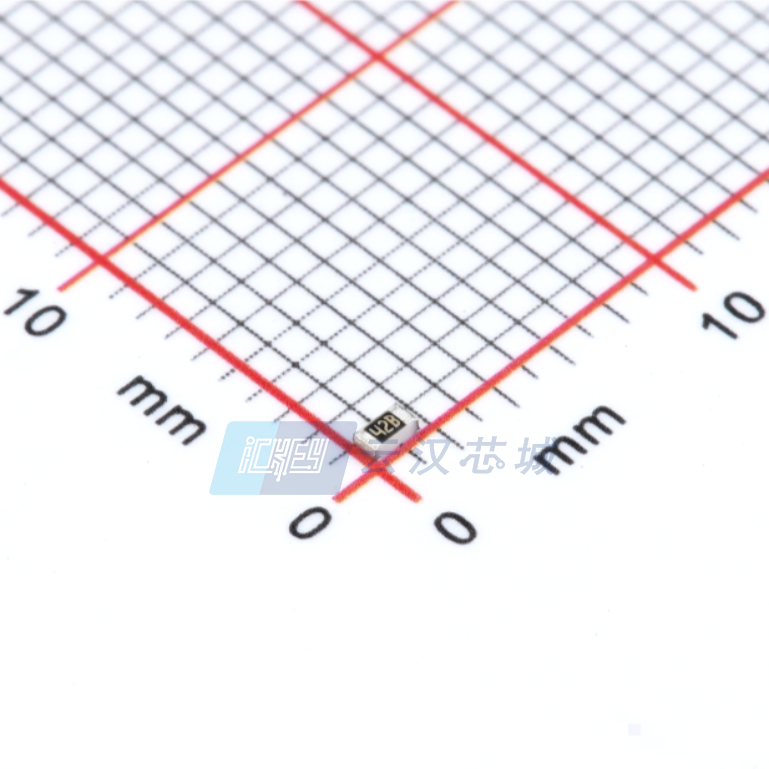

WALSIN/台湾华新科技 贴片电阻 WR06X2671FTL

WR06X2671FTL概述

    高精度贴片电阻技术手册

    1. 产品简介


    高精度贴片电阻(型号:WR12, WR08, WR06, WR04)是一种广泛应用于消费电子设备、计算机和电信领域的高可靠性厚膜通用芯片电阻。这些电阻由高品质陶瓷体(氧化铝)制成,具有极高的可靠性和稳定性。主要通过调整顶部表面的阻性浆料来实现所需的阻值,并且可以通过激光切割对阻层进行精细调节以确保精度。外部端子采用无铅锡合金涂层,便于焊接。

    2. 技术参数


    | 规格 | WR12 | WR08 | WR06 | WR04 |
    | :: | :: | :: | :: | :: |
    | 尺寸代码 | 1206(3216) | 0805(2012) | 0603(1608) | 0402(1005) |
    | 阻值范围 | 1Ω~10MΩ (±5% tolerance), Jumper | 1Ω~10MΩ (±1% tolerance) | 1Ω~10MΩ (±5% tolerance) | 1Ω~10MΩ (±5% tolerance) |
    | 额定功率 | 1/4W | 1/8W | 1/10W | 1/16W |
    | 最大连续工作电压 | 200V | 150V | 75V | 50V |
    | 最大过载电压 | 400V | 300V | 150V | 100V |
    | TCRO (ppm/°C) | ≤ ±100 (R≥10Ω) | -200~+400 (R<10Ω)

    3. 产品特点和优势


    - 高可靠性:具备稳定的性能表现,保证长时间运行无故障。
    - 低组装成本:尺寸紧凑,减少了最终设备的体积,降低了生产成本。
    - 环境友好:符合RoHS 2标准,不含卤素,安全环保。
    - 应用广泛:适用于消费电子产品、EDP、计算机及电信设备等领域。

    4. 应用案例和使用建议


    这些高精度电阻可以用于多种应用场景,如电源管理电路、信号处理电路和滤波器设计。建议在使用时根据具体的应用需求选择合适的尺寸和阻值。例如,在高精度测量电路中,可优先考虑使用1%精度的型号;而在低成本应用场景下,则可选择5%精度的型号。

    5. 兼容性和支持


    - 兼容性:可直接替换市场上常见的1206, 0805, 0603和0402封装的电阻,无需额外的适配措施。
    - 支持与维护:提供完善的售后服务和技术支持,确保客户在使用过程中无后顾之忧。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |
    | :: | :: |
    | 焊接时出现虚焊现象 | 检查焊接温度和时间是否符合规范,必要时更换助焊剂。 |
    | 温度循环测试后性能下降 | 确保焊接质量和存储条件符合要求,避免极端温度冲击。 |
    | 长期使用后出现阻值漂移 | 定期检测并校准,选择质量更优的产品系列。 |

    7. 总结和推荐


    综上所述,高精度贴片电阻以其出色的性能、广泛的应用范围和优良的性价比,在众多电子设备中展现出极强的竞争力。我们强烈推荐在需要高精度电阻的应用场景中使用这些产品。无论是工业制造还是实验室研发,它们都能为您提供稳定可靠的电阻解决方案。

WR06X2671FTL参数

参数
电阻值 2.67KΩ
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR06X2671FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR06X2671FTL WR06X2671FTL数据手册

WR06X2671FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.004
1000+ ¥ 0.0034
3000+ ¥ 0.003
10000+ ¥ 0.0025
50000+ ¥ 0.0024
库存: 11890
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.4
直接购买
加入购物车
