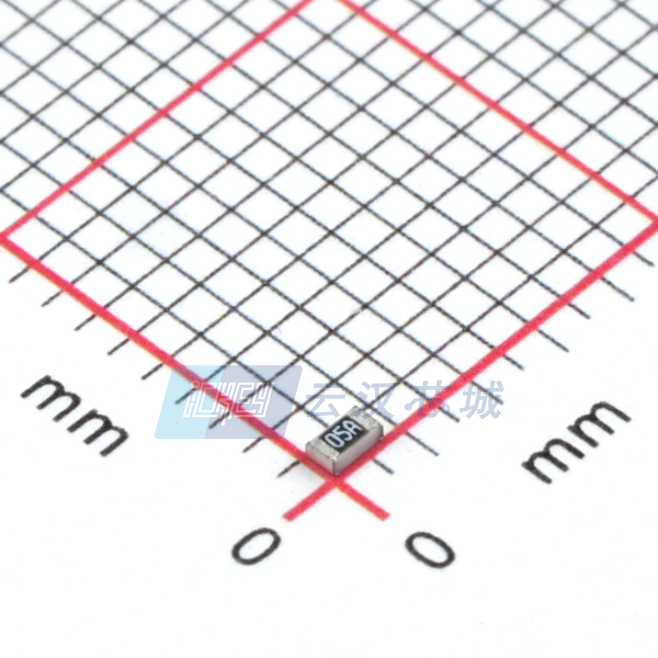

WR06X1100FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 110Ω ±1% 1/10W 0603
供应商型号: WR06X1100FTL 0603, +-1%, 110 OHM
供应商: 国内现货
标准整包数: 5000
WALSIN/台湾华新科技 贴片电阻 WR06X1100FTL

WR06X1100FTL概述

    高可靠性贴片电阻器技术手册

    产品简介


    本文介绍的是厚膜通用型芯片电阻器(Thick Film General Purpose Chip Resistors),型号分别为WR12、WR08、WR06和WR04。这些电阻器广泛应用于消费电子设备、EDP(电子数据处理)、计算机应用以及电信设备中。它们具有高性能、高可靠性的特点,适用于各种电路设计。

    技术参数


    - 尺寸代码:1206(3216)、0805(2012)、0603(1608)、0402(1005)
    - 电阻范围:
    - WR12:1Ω~10MΩ(±5%)
    - WR08:1Ω~10MΩ(±1%)
    - WR06:1Ω~10MΩ(±1%)
    - WR04:1Ω~10MΩ(±1%)
    - 温度系数(TCR):
    - R≥10Ω:±100 ppm/°C
    - R≤10Ω:-200~+400 ppm/°C
    - 最大耗散功率:
    - WR12:1/4 W
    - WR08:1/8 W
    - WR06:1/10 W
    - WR04:1/16 W
    - 最大操作电压(直流或交流):
    - WR12:200V
    - WR08:150V
    - WR06:75V
    - WR04:50V
    - 最高负载电压(直流或交流):
    - WR12:400V
    - WR08:300V
    - WR06:150V
    - WR04:100V
    - 气候分类:55/155/56
    - 尺寸(单位:毫米):
    - WR12:3.10 ± 0.10(长)× 1.60 ± 0.10(宽)× 0.60 ± 0.15(高)
    - WR08:2.00 ± 0.10 × 1.25 ± 0.10 × 0.50 ± 0.15
    - WR06:1.60 ± 0.10 × 0.80 ± 0.10 × 0.45 ± 0.15
    - WR04:1.00 ± 0.05 × 0.50 ± 0.05 × 0.35 ± 0.05

    产品特点和优势


    - 高可靠性:符合RoHS 2标准,无卤素,适合在恶劣环境中使用。
    - 小型化:相较于传统电阻器,这些电阻器的体积更小,可以减少最终设备的尺寸。
    - 成本降低:由于小型化和高集成度,可以降低组装成本并提高组件和设备的整体可靠性。
    - 易于焊接:外部端子镀有无铅锡合金,便于焊接。

    应用案例和使用建议


    - 应用场景:这些电阻器广泛应用于消费电子设备、电脑、通信设备等。具体的应用示例如下:
    - 消费电子设备中的稳压电路。
    - 通信设备中的匹配网络。
    - 电源模块中的分压电路。
    - 使用建议:
    - 在使用前,确保环境条件(温度和湿度)符合储存要求。
    - 使用红外焊接工艺时,参照Fig 3所示的焊接曲线,以获得可靠的焊接效果。

    兼容性和支持


    - 兼容性:这些电阻器与市场上常见的自动放置系统和PCB兼容。
    - 支持服务:供应商提供全面的技术支持和售后保障,包括使用过程中遇到的问题解答和故障排除。

    常见问题与解决方案


    1. 问题:焊接后电阻值偏移。
    - 解决办法:检查焊接工艺是否符合J-STD-020D标准,重新焊接。
    2. 问题:高温环境下电阻值变化大。
    - 解决办法:确认是否选择了适当的耐温等级,并按照手册中的规范进行操作。
    3. 问题:产品不易焊接到PCB上。
    - 解决办法:检查电极是否氧化,如有必要重新更换新的电阻器。

    总结和推荐


    这些厚膜通用型芯片电阻器以其高可靠性、稳定性、小型化和低成本的特点,在多个领域中具有广泛的应用前景。它们不仅适用于消费电子设备,还能够满足工业和电信设备的需求。总体而言,这些电阻器是性价比高的理想选择,值得推荐给需要高性能电阻器的用户。

WR06X1100FTL参数

参数
电阻值 110Ω
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR06X1100FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR06X1100FTL WR06X1100FTL数据手册

WR06X1100FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.0037
10000+ ¥ 0.0037
15000+ ¥ 0.0036
库存: 195000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 18.5
