WR04X2432FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 24300Ω ±1% 1/16W 0402
供应商型号: 11M-D-WR04X2432FTL
供应商: 云汉优选
标准整包数: 100

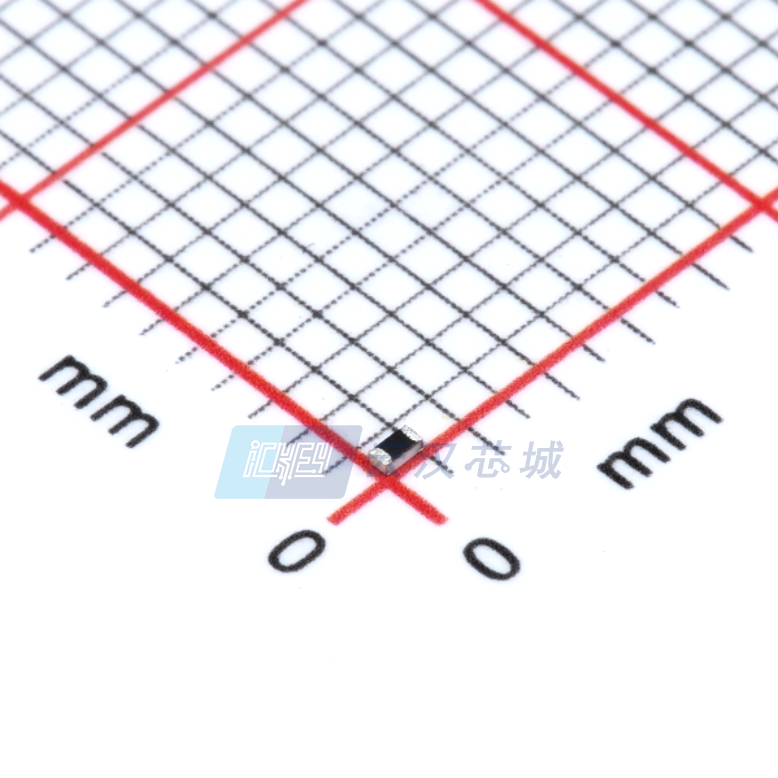

WALSIN/台湾华新科技 贴片电阻 WR04X2432FTL

WR04X2432FTL概述

    电子元器件产品技术手册:厚膜通用贴片电阻

    1. 产品简介


    本产品为厚膜通用贴片电阻(Thick Film General Purpose Chip Resistors),型号包括WR12、WR08、WR06、WR04,分别对应尺寸代码1206、0805、0603、0402。这些电阻广泛应用于消费电子设备、电子数据处理和计算机应用、电信设备等领域。它们具有高可靠性、小尺寸、低成本和高耐久性等特点,符合RoHS 2标准并无卤素。

    2. 技术参数


    - 尺寸代码:1206(3216)、0805(2012)、0603(1608)、0402(1005)
    - 阻值范围:1Ω~10MΩ(±5%)
    - 电阻精度:±1%(E96/E24),±5%(E24)
    - 温度系数(ppm/℃):
    - 10MΩ≥R>10Ω:≤±100
    - R≤10Ω:-200~+400
    - 最大耗散功率:
    - WR12:1/4W(70℃)
    - WR08:1/8W(70℃)
    - WR06:1/10W(70℃)
    - WR04:1/16W(70℃)
    - 最大工作电压(DC或RMS):
    - WR12:200V
    - WR08:150V
    - WR06:75V
    - WR04:50V
    - 最大过载电压(DC或RMS):
    - WR12:400V
    - WR08:300V
    - WR06:150V
    - WR04:100V
    - 气候类别:55/155/56
    - 包装规格:详见手册页码8-10

    3. 产品特点和优势


    - 高可靠性:经过严格的测试,确保长期稳定性。
    - 小尺寸:适用于空间受限的应用场景。
    - 降低成本:简化装配流程,降低总体成本。
    - 高耐久性:通过高低温、温度循环、短时过载等多项测试验证。

    4. 应用案例和使用建议


    - 应用案例:
    - 消费电子设备:如手机充电器、智能家居设备。
    - 电信设备:如路由器、交换机。
    - 计算机应用:如主板、电源管理电路。

    - 使用建议:
    - 安装注意事项:选择适合的焊接温度和时间,避免高温导致损坏。
    - 存储条件:保持适宜的温度和湿度,避免腐蚀性气体和湿度过高导致的损坏。

    5. 兼容性和支持


    - 兼容性:与常见的PCB板材料(如FR4)兼容,适合自动放置系统。
    - 支持:提供详尽的技术文档和测试报告,便于工程师设计和调试。

    6. 常见问题与解决方案


    - 问题1:电阻在焊接过程中出现裂纹。
    - 解决方案:调整焊接温度和时间,采用适当的焊膏和助焊剂。
    - 问题2:电阻长时间使用后阻值变化。
    - 解决方案:定期进行电气特性测试,及时更换老化部件。
    - 问题3:安装后电阻无法正常工作。
    - 解决方案:检查焊接质量和连接线路,确认没有断开或短路现象。

    7. 总结和推荐


    - 综合评估:WR系列电阻以其高可靠性、小巧尺寸和低成本成为市场上颇具竞争力的产品。特别是在需要紧凑布局的设备中,WR系列能够显著提高效率并降低成本。
    - 推荐使用:强烈推荐用于需要高可靠性的各种电子设备,特别是在空间有限和需要高效散热的应用中。
    以上是针对WR系列厚膜通用贴片电阻的技术手册摘要,涵盖了产品概述、技术参数、特点优势、应用案例、兼容性及支持等内容。希望这份总结能够帮助您更好地了解和使用这一优质产品。

WR04X2432FTL参数

参数
电阻值 24.3KΩ
精度 ±1%
额定功率 62.5mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR04X2432FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR04X2432FTL WR04X2432FTL数据手册

WR04X2432FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0003
1000+ ¥ 0.0002
3000+ ¥ 0.0002
10000+ ¥ 0.0002
50000+ ¥ 0.0002
库存: 8591
起订量: 100 增量: 10000
交货地:
最小起订量为:100
合计: ¥ 0.03
直接购买
