WR25X274JTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 270000Ω ±5% 1W 2512
供应商型号: 11M-D-WR25X274JTL
供应商: 云汉优选
标准整包数: 100

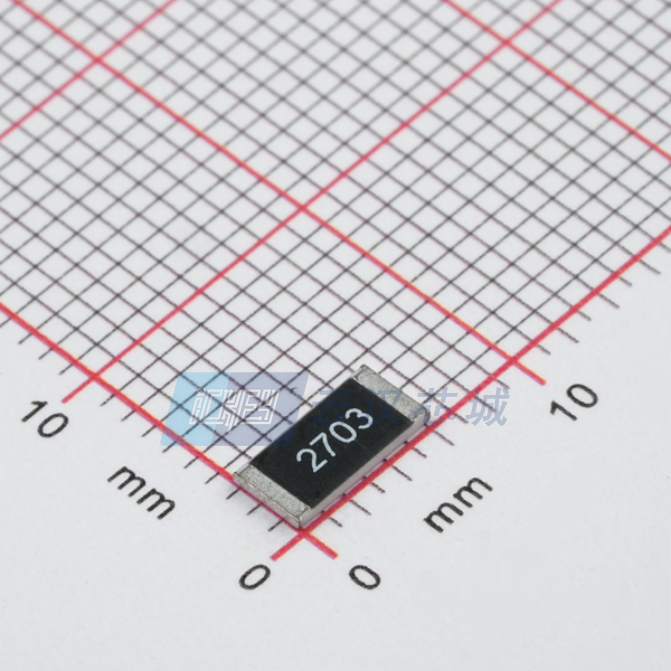

WALSIN/台湾华新科技 贴片电阻 WR25X274JTL

WR25X274JTL概述

    高品质电子元器件技术手册:厚膜功率电阻器

    产品简介


    厚膜功率芯片电阻器(Thick Film Power Chip Resistors)是专为高效能需求设计的电子元件,提供高功率等级和紧凑尺寸的结合。型号包括WR18X(W)、WR20X(W)和WR25X(W),具有不同的外形尺寸(如1218、2010、2512),满足广泛的应用需求。这些电阻器主要用于电源、电池充电器、计算机、数字仪表以及汽车电子等领域,以其稳定可靠的特点广受认可。

    技术参数


    以下为关键技术和性能参数:
    | 参数名称 | WR18X(W) | WR20X(W) | WR25X(W) |
    ||
    | 尺寸代码 | 1218 (3248) | 2010 (5025) | 2512 (6432) |
    | 电阻范围 | 1Ω ~ 10MΩ | 1Ω ~ 10MΩ | 1Ω ~ 10MΩ |
    | 电阻公差 | ±1%, ±5% | ±1%, ±5% | ±1%, ±5% |
    | 额定功耗(Tamb=70°C) | 1W | 0.75W | 1W |
    | 最大操作电压(DC或RMS) | 200V | 200V | 250V |
    | 过载电压(DC或RMS) | 400V | 400V | 500V |
    | 温漂系数(ppm/°C) | ±100 / ±200 | ±100 / ±200 | ±100 / ±200 |
    | 工作温度范围 | -55°C ~ +155°C | -55°C ~ +155°C | -55°C ~ +155°C |
    | 储存温度范围 | 5°C ~ 40°C | 5°C ~ 40°C | 5°C ~ 40°C |

    产品特点和优势


    1. 高功率密度与小型化设计:具备出色的功率密度,同时实现小体积封装,适合现代电子设备的需求。
    2. 高可靠性与稳定性:通过激光切割工艺确保精确的阻值调整,并采用耐高温材料以延长使用寿命。
    3. 环保合规:RoHS合规且无铅设计,符合国际环保标准。
    4. 广泛应用领域:可应用于电源管理、通信设备、工业控制等多个行业,具有广泛的市场竞争力。

    应用案例和使用建议


    应用案例
    - 数字仪表:用于精密测量仪器中,提供稳定的电阻值。
    - 汽车电子:适用于车载电源系统和控制系统,要求高耐久性。
    - 电源转换模块:作为直流到直流转换器的核心元件,提供可靠的阻抗匹配。
    使用建议
    1. 选择合适的额定功耗:根据实际应用场景选择适合的电阻额定功率,避免因过载导致损坏。
    2. 优化散热设计:对于大功率应用,需合理布置散热片或增加空气流通。
    3. 遵循焊接规范:严格按照规定的焊接温度和时间进行操作,确保连接质量。

    兼容性和支持


    该系列产品具有良好的兼容性,能够与大多数主流电子平台及组件无缝协作。厂商提供全面的技术支持和售后服务,包括产品测试报告、安装指南以及长期质保服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值漂移超出预期 | 检查焊接过程是否规范,更换合格产品 |
    | 短时间内出现过热现象 | 调整负载功率至安全范围内 |
    | 表面涂层受损 | 使用专用工具进行清洁并重新组装 |

    总结和推荐


    综上所述,厚膜功率芯片电阻器凭借其高功率密度、优异的稳定性以及广泛适用性,在各类电子设备中表现出色。无论是对功率转换效率要求严格的工业设备,还是追求小型化的消费电子产品,这些电阻器都能提供理想的解决方案。强烈推荐此系列电阻器给需要高性能电子元件的专业用户。

WR25X274JTL参数

参数
电阻值 270KΩ
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.4mm*3.2mm*700μm
通用封装 2512
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

WR25X274JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR25X274JTL WR25X274JTL数据手册

WR25X274JTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
