WR08X4320FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 432Ω ±1% 1/8W 0805
供应商型号: 11M-D-WR08X4320FTL
供应商: 云汉优选
标准整包数: 100

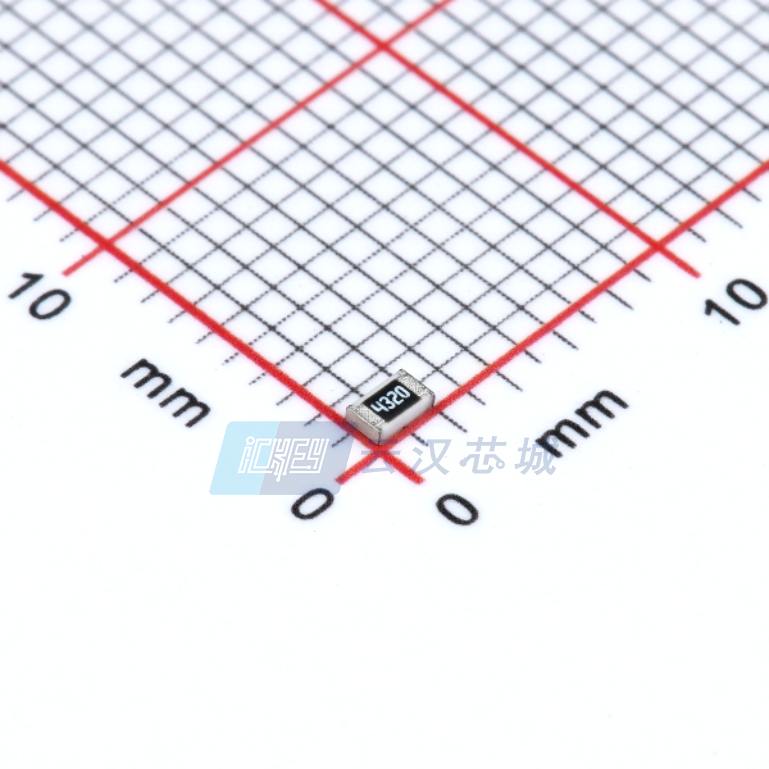

WALSIN/台湾华新科技 贴片电阻 WR08X4320FTL

WR08X4320FTL概述

    电子元器件技术手册:厚膜通用贴片电阻

    产品简介


    本文介绍的是厚膜通用贴片电阻,适用于消费电子产品、EDP和计算机应用、电信设备等领域。这些电阻通过高精度的激光切割工艺,能够确保在广泛的阻值范围内实现极高的稳定性和可靠性。

    技术参数


    - 型号:WR12、WR08、WR06、WR04
    - 尺寸代码:1206 (3216)、0805 (2012)、0603 (1608)、0402 (1005)
    - 阻值范围:
    - WR12:1Ω ~ 10MΩ (±5%),跳线
    - WR08:1Ω ~ 10MΩ (±1%)
    - WR06:1Ω ~ 10MΩ (±1%)
    - WR04:1Ω ~ 10MΩ (±1%)
    - 电阻容差:
    - ±1%
    - ±5%
    - 温度系数 (TCR):
    - R ≥ 10Ω:≤ ±100 ppm/°C
    - R ≤ 10Ω:-200~+400 ppm/°C
    - 最大耗散功率:
    - WR12:1/4W
    - WR08:1/8W
    - WR06:1/10W
    - WR04:1/16W
    - 最大操作电压:
    - WR12:200V
    - WR08:150V
    - WR06:75V
    - WR04:50V
    - 最大过载电压:
    - WR12:400V
    - WR08:300V
    - WR06:150V
    - WR04:100V
    - 气候类别:55/155/56
    - 封装尺寸(单位:mm):
    - WR12:L: 3.10 ± 0.10, W: 1.60 ± 0.10, T: 0.60 ± 0.15, Tb: 0.45 ± 0.20, Tt: 0.50 ± 0.20
    - WR08:L: 2.00 ± 0.10, W: 1.25 ± 0.10, T: 0.50 ± 0.15, Tb: 0.40 ± 0.20, Tt: 0.40 ± 0.20
    - WR06:L: 1.60 ± 0.10, W: 0.80 ± 0.10, T: 0.45 ± 0.15, Tb: 0.30 ± 0.15, Tt: 0.30 ± 0.10
    - WR04:L: 1.00 ± 0.05, W: 0.50 ± 0.05, T: 0.35 ± 0.05, Tb: 0.25 ± 0.10, Tt: 0.20 ± 0.10

    产品特点和优势


    这些厚膜通用贴片电阻具备以下显著特点和优势:
    - 高可靠性和稳定性:能够在广泛的温度和电压范围内保持稳定的电阻值。
    - 小型化设计:相比传统电阻器体积更小,有助于减少最终设备的体积。
    - 降低成本:减少装配成本并提高组件和设备的可靠性。
    - 符合环保标准:RoHS 2 符合标准,无卤素材料。
    - 耐高温和低温:能够在 -55°C 至 +155°C 的极端温度下正常工作。

    应用案例和使用建议


    这些电阻广泛应用于各种消费电子产品、电信设备和计算机应用。例如,在一台需要精密调节电阻值的计算机主板上,可以使用这些电阻来确保电路的稳定性和可靠性。此外,对于需要在高温环境下工作的设备,这些电阻也表现出色。建议在使用过程中注意焊接条件,确保在焊接过程中的温度和时间符合标准要求,以避免不良焊接效果。

    兼容性和支持


    这些电阻可以与陶瓷基板和印刷电路板 (PCBs) 兼容,可以通过自动放置系统进行表面安装。制造商提供详细的技术支持和维护服务,帮助用户解决使用过程中的问题。建议用户在购买前详细了解产品手册中的安装指南和技术支持政策。

    常见问题与解决方案


    1. 问题:焊接时电阻出现损坏。
    解决方案:检查焊接条件,确保焊料温度和时间符合标准。

    2. 问题:电阻在高温环境中表现出异常。
    解决方案:检查电阻的工作温度范围,确保不超过额定的最大操作温度。

    3. 问题:电阻在长时间负载后电阻值发生变化。
    解决方案:按照手册中的要求进行负载寿命测试,确保在极限条件下电阻的稳定性。

    总结和推荐


    这些厚膜通用贴片电阻在工业应用中表现出色,具有高可靠性、高稳定性和低成本的优势。它们适用于多种电子设备,特别是在需要高精度和可靠性的场合。因此,强烈推荐使用这些电阻作为高要求电子设备的关键组件。

WR08X4320FTL参数

参数
电阻值 432Ω
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR08X4320FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR08X4320FTL WR08X4320FTL数据手册

WR08X4320FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0009
1000+ ¥ 0.0007
3000+ ¥ 0.0006
10000+ ¥ 0.0005
50000+ ¥ 0.0005
库存: 4695
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.09
