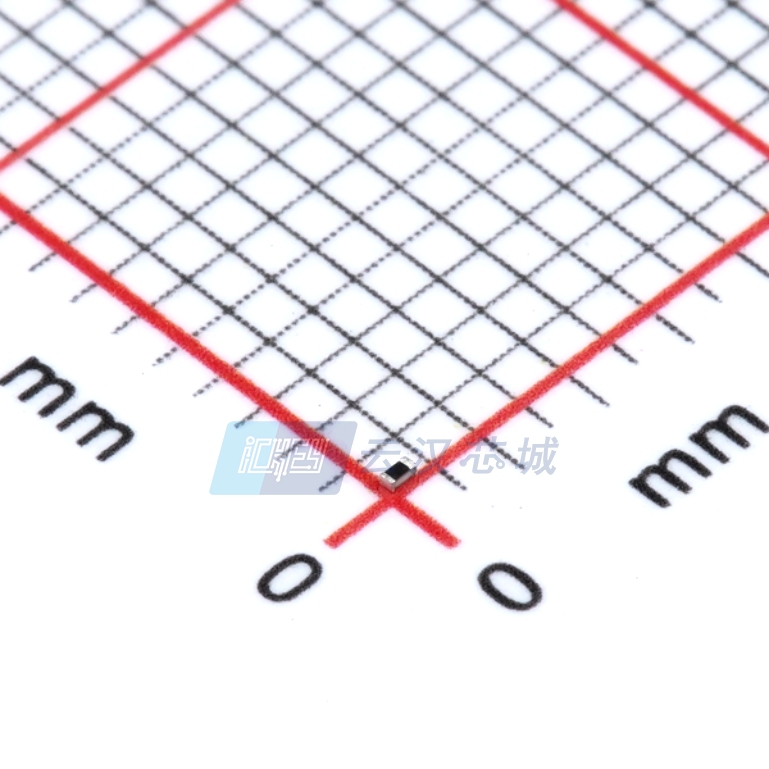

WR02X2702FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 27000Ω ±1% 1/20W 0201
供应商型号: 11M-D-WR02X2702FTL
供应商: 云汉优选
标准整包数: 100
WALSIN/台湾华新科技 贴片电阻 WR02X2702FTL

WR02X2702FTL概述

    # 高性能厚膜通用贴片电阻 WR02X(W) 技术手册解析

    1. 产品简介


    厚膜通用贴片电阻 WR02X(W) 是一款专为高密度印刷电路板设计的通用型电阻器,其小巧的尺寸和轻量化的设计使其在多种电子设备中得到广泛应用。该系列产品广泛用于手机、PDA、数码相机、掌上电脑等移动终端,以及混合模块等领域。其高可靠性、稳定性及出色的性能,使其成为电子工程领域的理想选择。
    主要功能
    - 极高的可靠性和稳定性,满足严苛的应用需求。
    - 减小最终设备体积,适用于高密度布局。
    - 符合无铅环保标准。
    应用领域
    - 手机、PDA 等消费类电子产品
    - 摄像头、掌上电脑
    - 混合集成电路模块

    2. 技术参数


    以下是 WR02X(W) 的关键技术参数:
    | 参数 | 描述 |

    | 型号编号 | WR02X(W) |
    | 尺寸 | 0201(0603) |
    | 阻值范围 | 1Ω~10MΩ(±5%、±1%) |
    | 温度系数 (TCR) | ≤±200 ppm/°C(10Ω~10MΩ), +600~-200 ppm/°C(1~9.76Ω) |
    | 最大功率 | 1/20 W (@Tamb=70°C) |
    | 额定电压 | 25V |
    | 过载电压 | 50V |
    | 工作温度 | -55°C ~ +125°C |
    特殊说明
    - 最大额定电压根据公式计算:RCWV = 额定功率 × 阻值 或 上述最大额定电压中较低者。
    - 尺寸精度(单位:mm):L=0.60±0.03,W=0.30±0.03,T=0.23±0.03。

    3. 产品特点和优势


    厚膜贴片电阻 WR02X(W) 具备多项技术优势,包括但不限于:
    - 微型化设计:超小型化(0201 尺寸),适合高密度电路板设计。
    - 高可靠性:激光精确调阻技术确保阻值稳定。
    - 宽温适应性:-55°C 至 +125°C 工作温度范围,适用多种恶劣环境。
    - 环保特性:无铅产品,符合国际环保要求。

    4. 应用案例和使用建议


    应用案例
    - 智能手机:为手机的射频前端提供精准阻抗匹配。
    - 掌上电脑:用于电源管理电路中稳定电流分布。
    - 摄像头模组:辅助实现信号传输的滤波和放大功能。
    使用建议
    - 在组装时确保贴片电阻方向正确,避免焊接错误导致失效。
    - 在高温环境下工作时,需合理降低负载电流以延长使用寿命。
    - 建议采用回流焊工艺,以提高焊接质量和一致性。

    5. 兼容性和支持


    厚膜电阻 WR02X(W) 支持广泛的标准封装,易于与其他电子元件集成使用。厂商提供全方位的技术支持和售后服务,包括安装指南、测试报告和质量保证协议。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后阻值漂移 | 调整焊接温度曲线至推荐区间 |
    | 过热损坏 | 减少输入电压或增加散热措施 |
    | 装配后接触不良 | 检查端子压接或焊接质量 |

    7. 总结和推荐


    厚膜通用贴片电阻 WR02X(W) 是一款卓越的小型化电阻器,凭借其高可靠性、稳定性和紧凑设计,非常适合高密度 PCB 和低功耗应用场合。在面对复杂多变的电子设计挑战时,它表现出了强大的适应能力和优异性能。
    综合评价
    1. 优点:
    - 微型化设计节省空间;
    - 温度适应性广泛;
    - 优秀的机械和电学性能;
    - 环保无铅材料。
    2. 推荐结论:
    - 强烈推荐 WR02X(W) 用于需要高密度布局和稳定性的电子设计项目中。
    通过本文对技术手册的深度解析,相信读者已对该产品有了全面了解,并能针对实际应用场景作出明智的选择。

WR02X2702FTL参数

参数
电阻值 27KΩ
精度 ±1%
额定功率 50mW
温度系数 ±200ppm/℃
长*宽*高 630μm*330μm*260μm
通用封装 0201
安装方式 贴片安装
包装方式 卷带包装

WR02X2702FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR02X2702FTL WR02X2702FTL数据手册

WR02X2702FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0005
1000+ ¥ 0.0004
3000+ ¥ 0.0004
10000+ ¥ 0.0003
50000+ ¥ 0.0003
库存: 5679
起订量: 100 增量: 10000
交货地:
最小起订量为:100
合计: ¥ 0.05
直接购买
加入购物车
