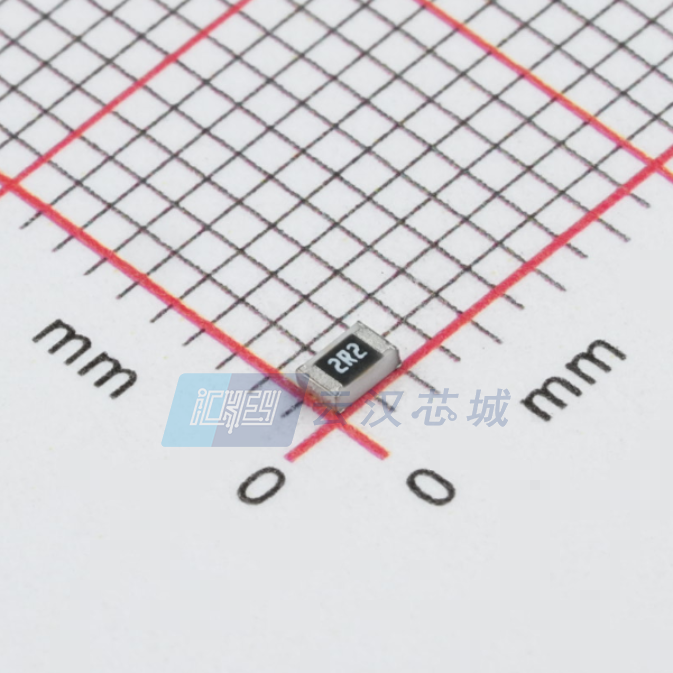

WR08X2R2 JTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 2.2Ω ±5% 1/8W 0805
供应商型号: WR08X2R2 JTL
供应商: 云汉优选
标准整包数: 5000
WALSIN/台湾华新科技 贴片电阻 WR08X2R2 JTL

WR08X2R2 JTL概述


    产品简介


    厚膜通用贴片电阻
    本手册所描述的产品为WR12、WR08、WR06、WR04系列,其为采用陶瓷基体(铝氧化物)制造的高精度厚膜贴片电阻。这些电阻具有高可靠性、稳定性,适用于消费电子设备、EDP(电子数据处理)、计算机应用及电信应用等多个领域。它们均符合RoHS 2标准且不含卤素。

    技术参数


    - 尺寸规格:1206(3216),0805(2012),0603(1608),0402(1005)
    - 阻值范围:
    - WR12:1Ω~10MΩ(±5%)
    - WR08:1Ω~10MΩ(±5%)
    - WR06:1Ω~10MΩ(±5%)
    - WR04:1Ω~10MΩ(±5%)
    - WR12:1Ω~10MΩ(±1%)
    - WR08:1Ω~10MΩ(±1%)
    - WR06:1Ω~10MΩ(±1%)
    - WR04:1Ω~10MΩ(±1%)
    - 温度系数(TCR):
    - R≥10MΩ时,≤±100 ppm/°C
    - R<10MΩ时,-200~+400 ppm/°C
    - 最大耗散功率:
    - WR12:1/4W
    - WR08:1/8W
    - WR06:1/10W
    - WR04:1/16W
    - 最大工作电压:
    - WR12:200V
    - WR08:150V
    - WR06:75V
    - WR04:50V
    - 最大过载电压:
    - WR12:400V
    - WR08:300V
    - WR06:150V
    - WR04:100V
    - 环境分类:55/155/56
    - 引脚规格:
    - L:0.60±0.15mm
    - W:1.60±0.10mm
    - T:0.35±0.05mm

    产品特点和优势


    1. 高可靠性与稳定性:通过激光切割调整阻值,保证精确度和长期稳定性。
    2. 小型化设计:减少了最终设备的体积,提升了组装效率。
    3. 低装配成本:便于自动化生产线使用。
    4. 高组件和设备可靠性:确保在恶劣环境下的可靠性能。
    5. 环保材料:采用RoHS 2标准材料,不含卤素。

    应用案例和使用建议


    - 消费电子设备:适合用于家庭电器、电视、空调等需要小型化、高精度电阻的应用场景。
    - EDP与计算机应用:适用于计算设备内部的精密电路板。
    - 电信应用:在通信设备中,用于信号调节和电路保护。
    使用建议:
    - 在极端环境下使用时,注意温度控制和环境条件。
    - 定期进行电阻值测量,以确保其稳定性和精度。

    兼容性和支持


    - 兼容性:适用于标准的SMT(表面贴装技术)流程,易于与其他电子元件集成。
    - 厂商支持:提供详细的测试报告和使用说明,保障产品在市场上的广泛应用。

    常见问题与解决方案


    - Q1:如何正确识别电阻的阻值?
    - A1:电阻阻值标识有多种方法,如3位数字标记法和4位数字标记法,具体可参照技术手册的描述。
    - Q2:如何进行焊接操作?
    - A2:建议使用260℃的锡炉浸入10秒进行焊接,确保焊接质量。
    - Q3:如何防止电镀不良?
    - A3:避免在腐蚀性环境中储存产品,同时保持干燥环境,定期检查焊接点。

    总结和推荐


    综合评估:这些厚膜通用贴片电阻以其高精度、高可靠性和小体积的优势,非常适合于各类消费电子产品、计算机和通信设备。它们经过严格的测试验证,能够在各种恶劣条件下稳定工作。此外,良好的兼容性和详细的支持文档使这些产品成为市场上非常有竞争力的选择。
    推荐使用:强烈推荐使用这些电阻,尤其是对小型化和高精度要求较高的应用场景。

WR08X2R2 JTL参数

参数
电阻值 2.2Ω
精度 ±5%
额定功率 125mW
温度系数 -200ppm/℃~400ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR08X2R2 JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR08X2R2 JTL WR08X2R2 JTL数据手册

WR08X2R2 JTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.0046
10000+ ¥ 0.0045
15000+ ¥ 0.0044
库存: 4565000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 23
直接购买
加入购物车
