WR08X9101FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 9100Ω ±1% 1/8W 0805
供应商型号: 14M-WR08X9101FTL 0805
供应商: 云汉优选
标准整包数: 5000

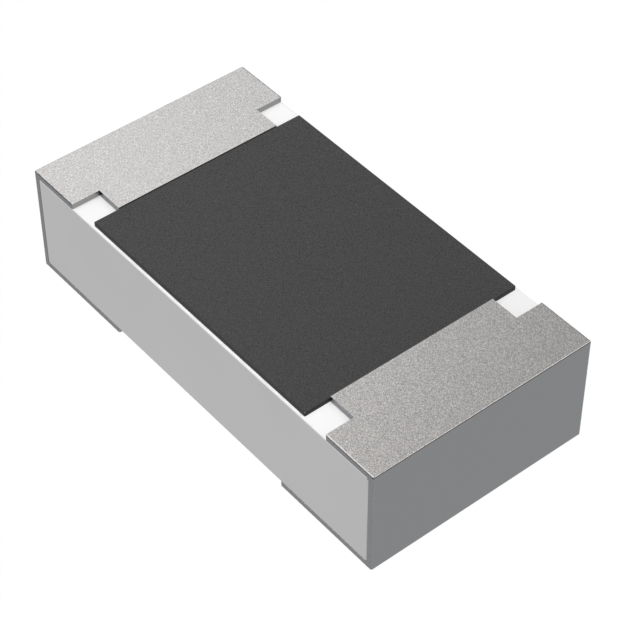

WALSIN/台湾华新科技 贴片电阻 WR08X9101FTL

WR08X9101FTL概述


    产品简介


    基本描述
    本手册所描述的产品为厚膜通用贴片电阻器,型号分别为WR12、WR08、WR06和WR04。这些电阻器适用于多种消费类电子设备、计算机应用以及电信应用。它们采用高规格陶瓷基体(氧化铝)制作而成,并具备出色的可靠性、稳定性和较小的体积。
    主要功能
    - 高可靠性与稳定性
    - 小型化设计
    - 降低装配成本
    - 提高组件和设备的可靠性
    - 符合RoHS 2标准及无卤素

    技术参数


    | 参数 | WR12 | WR08 | WR06 | WR04 |
    | :: | :: | :: | :: | :: |
    | 尺寸代码 | 1206(3216) | 0805(2012) | 0603(1608) | 0402(1005) |
    | 电阻范围 | 1Ω~10MΩ (±5%容差)、跳线 | 1Ω~10MΩ (±1%容差) | 1Ω~10MΩ (±5%容差) | 1Ω~10MΩ (±1%容差) |
    | 温度系数(TCR) | ≤ ±100 ppm/°C (R ≥ 10Ω) | -200~+400 ppm/°C (R < 10Ω) | -200~+400 ppm/°C (R < 10Ω) | -200~+400 ppm/°C (R < 10Ω) |
    | 最大耗散功率 | 1/4 W | 1/8 W | 1/10 W | 1/16 W |
    | 额定工作电压 | 200V | 150V | 75V | 50V |
    | 额定过载电压 | 400V | 300V | 150V | 100V |
    | 极限温度等级 | 55/155/56 |
    | 尺寸(单位:mm) | L: 3.10±0.10, W: 1.60±0.10, T: 0.60±0.15, Tb: 0.45±0.20, Tt: 0.50±0.20 | L: 2.00±0.10, W: 1.25±0.10, T: 0.50±0.15, Tb: 0.40±0.20, Tt: 0.40±0.20 | L: 1.60±0.10, W: 0.80±0.10, T: 0.45±0.15, Tb: 0.30±0.15, Tt: 0.30±0.10 | L: 1.00±0.05, W: 0.50±0.05, T: 0.35±0.05, Tb: 0.25±0.10, Tt: 0.20±0.10 |

    产品特点和优势


    1. 高可靠性与稳定性:确保长期使用的可靠性和性能一致性。
    2. 小型化设计:通过减少尺寸来缩小最终设备的体积。
    3. 降低装配成本:适合自动贴装系统,从而降低装配成本。
    4. 提高组件和设备的可靠性:满足严格的测试标准,确保长时间使用不损坏。
    5. 符合RoHS 2标准及无卤素:环保且对人体无害。

    应用案例和使用建议


    应用案例
    这些贴片电阻器广泛应用于各种电子设备中,如消费类电子产品、计算机和电信设备。它们可以在多种复杂环境中保持稳定的性能。
    使用建议
    1. 环境适应性:确保工作环境的温度和湿度符合手册中的建议条件,避免腐蚀性气体和过度振动。
    2. 安装方式:采用自动贴装系统进行安装,确保电气连接稳固可靠。
    3. 维护建议:定期检查电阻器的工作状态,确保它们始终处于良好的运行状态。

    兼容性和支持


    兼容性
    这些贴片电阻器可以与其他电子元件无缝集成,例如电路板和其他组件。由于其标准化尺寸和接口,易于与多种设备配合使用。
    支持
    供应商提供了详尽的技术文档和客户支持服务,以确保用户能够顺利安装和使用这些产品。此外,还提供了一系列测试报告和认证,证明其符合行业标准和规范。

    常见问题与解决方案


    1. 问题:电阻值不稳定
    - 解决方法:检查焊接质量并确认工作环境符合手册要求。
    2. 问题:外观损坏
    - 解决方法:检查包装是否完好无损,避免物理损伤。
    3. 问题:温度过高导致故障
    - 解决方法:确保在规定的温度范围内使用,并采取适当的散热措施。

    总结和推荐


    综合评估
    这些厚膜通用贴片电阻器具备多项显著优势,包括高可靠性、稳定性、低成本和环保特性。它们适用于广泛的消费类电子和工业应用,具有较强的市场竞争力。
    推荐使用
    强烈推荐这些电阻器用于需要高可靠性、稳定性和良好散热能力的应用场合。无论是消费电子产品还是工业控制设备,这些电阻器都是理想的选择。

WR08X9101FTL参数

参数
电阻值 9.1KΩ
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR08X9101FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR08X9101FTL WR08X9101FTL数据手册

WR08X9101FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.006
15000+ ¥ 0.0059
1050000+ ¥ 0.0057
库存: 20000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 30
