WR04X1800FTR

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 180Ω ±1% 62.5mW ±100ppm/℃ 0402 贴片安装 1mm*500μm*350μm
供应商型号: MCN-WR04X1800FTR
供应商: 海外现货
标准整包数: 10000

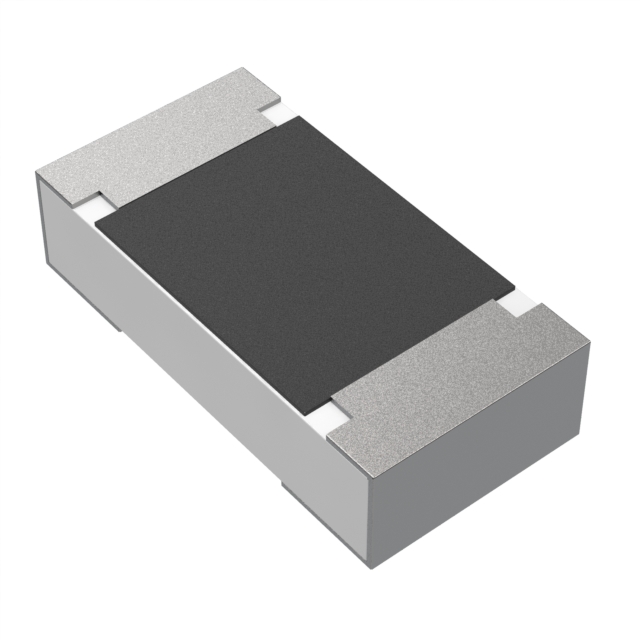

WALSIN/台湾华新科技 贴片电阻 WR04X1800FTR

WR04X1800FTR概述

    高品质电子元器件——通用贴片电阻技术手册
    本文档旨在为工程师和技术人员提供通用贴片电阻(WR系列)的全面技术介绍,涵盖其基本特性和应用。

    1. 产品简介


    本系列的通用贴片电阻适用于各种应用领域,例如消费电子产品、汽车应用、计算机和电信设备等。这些产品均为无铅设计,并符合RoHS标准,不含任何有害物质。产品尺寸分别为1210、1206、0805、0603、0402。

    2. 技术参数


    本节将展示该系列电阻的主要技术参数,以供参考。
    | 规格 | WR10 | WR12 | WR08 | WR06 | WR04 |
    | : | :: | :: | :: | :: | :: |
    | 尺寸代码 | 1210 | 1206 | 0805 | 0603 | 0402 |
    | 电阻范围 | 1Ω ~ 10MΩ(±1%) | 1Ω ~ 10MΩ(±5%) | 1Ω ~ 10MΩ(±1%) | 1Ω ~ 10MΩ(±5%) | 1Ω ~ 10MΩ(±1%) |
    | 精度等级 | ±1% | ±5% | ±1% | ±5% | ±1% |
    | 最大功耗 | 1/3W | 1/4W | 1/8W | 1/10W | 1/16W |
    | 最大操作电压 | 200V | 200V | 150V | 50V | 50V |

    3. 产品特点和优势


    本系列的贴片电阻具备高可靠性和稳定性,能够有效降低最终设备的尺寸并减少组装成本。产品的外部端子采用无铅锡合金材料,便于焊接且抗腐蚀性能良好。通过激光调整,保证了电阻值的精准度,确保了产品的高精度和长寿命。

    4. 应用案例和使用建议


    这些电阻常用于消费电子、汽车电子及计算机等领域。由于其体积小、精度高,适用于高度集成的设计方案。建议在选择电阻时根据具体应用场合选择合适的尺寸和精度等级,确保良好的电路性能。

    5. 兼容性和支持


    该系列产品具有良好的兼容性,可广泛应用于各类电路板设计。制造商提供了详细的技术文档和支持服务,包括产品选型指南、应用笔记和技术咨询等,帮助用户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    1. 问题:电阻在高温下性能不稳定
    - 解决方案:检查电路中的散热措施,确保散热系统的有效性,如增加散热片或改善通风条件。
    2. 问题:电阻表面出现氧化现象
    - 解决方案:采取适当的防护措施,如涂覆保护涂层或存放在干燥环境中,以防止氧化。
    3. 问题:安装过程中电阻损坏
    - 解决方案:确保使用正确的焊接温度和时间,避免过高温度导致产品损坏。

    7. 总结和推荐


    总体来看,这些通用贴片电阻具有优良的可靠性、稳定性和性价比,在多个领域都表现出了卓越的应用价值。建议在需要高性能电阻的应用场合优先选用此系列电阻。

WR04X1800FTR参数

参数
电阻值 180Ω
精度 ±1%
额定功率 62.5mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*350μm
通用封装 0402
安装方式 贴片安装
包装方式 卷带包装

WR04X1800FTR数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR04X1800FTR WR04X1800FTR数据手册

WR04X1800FTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
