WW06XR470FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 470mΩ ±1% 100mW ±500ppm/℃ 0603 贴片安装 1.6mm*800μm*600μm
供应商型号: MCN-WW06XR470FTL
供应商: 海外现货
标准整包数: 5000

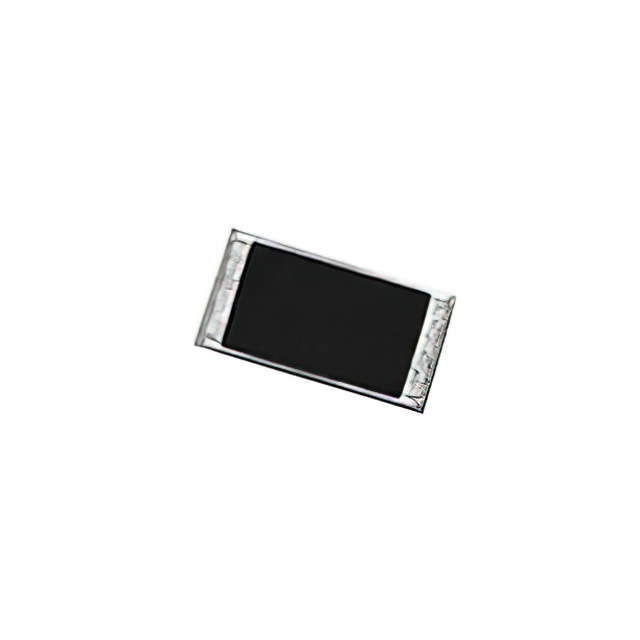

WALSIN/台湾华新科技 贴片电阻 WW06XR470FTL

WW06XR470FTL概述

    # 高品质厚膜低阻值芯片电阻器

    产品简介


    本产品为高品质厚膜低阻值芯片电阻器,具有出色的性能和广泛应用范围。该系列电阻器适用于多种电子设备,包括电源、PDA(个人数字助理)、数字仪表、计算机、汽车及电池充电器等。它们采用高精度制造工艺,确保了卓越的稳定性和可靠性,同时保持紧凑的设计尺寸。

    技术参数


    以下是本系列电阻器的主要技术参数:
    | 参数 | WW12X | WW08X | WW06X | WW04X |

    | 尺寸代码 | 1206 (3216)| 0805 (2012)| 0603 (1608)| 0402(1005)|
    | 阻值容差 | ±5%, ±1% | ±5%, ±1% | ±5%, ±1% | N/A |
    | 阻值范围 | 0.010Ω ~ 0.976Ω| 0.020Ω ~ 0.976Ω| 0.10Ω ~ 0.976Ω| N/A |
    | 温度系数 (ppm/°C) | ≤ 500 ppm/°C| ≤ 600 ppm/°C| ≤ 300 ppm/°C| ≤ 1500 ppm/°C|
    | 最大功耗 (Ta=70°C) | 1/4 W | 1/8 W | 1/10 W | 1/16 W |
    | 最大工作电压 (DC或RMS) | 200V | 100V | 50V
    | 最大过载电压 (DC或RMS) | 400V | 200V | 100V
    | 气候分类 (IEC 60068) | 55/155/56 |

    产品特点和优势


    1. 高功率等级和紧凑尺寸:适用于空间受限的应用场合,能够提供高效能的解决方案。
    2. 高可靠性和稳定性:确保长时间运行的性能稳定性。
    3. RoHS合规和无铅产品:符合环保标准,更加安全健康。
    4. 精确的阻值调整:激光修整技术保证阻值的精准度,满足不同应用场景的需求。
    5. 耐高温和机械性能优异:适合复杂多变的工作环境,如高低温环境和振动环境中。

    应用案例和使用建议


    应用案例
    1. 电源管理:用于DC-DC转换器、开关电源中,确保稳定的输出。
    2. 便携设备:如PDA、笔记本电脑等,提高设备的集成度。
    3. 汽车电子:用于汽车传感器、执行器控制回路中,确保精确的测量与控制。
    使用建议
    - 散热管理:由于这些电阻器功耗较高,在高温环境下使用时应注意散热,以避免过热导致的性能下降。
    - 连接方式:选择合适的焊接条件,以确保焊点的质量和可靠性。建议使用红外焊接方法进行连接。
    - 防潮处理:长期暴露在潮湿环境下可能会影响电阻器的性能,使用前应注意做好防护措施。

    兼容性和支持


    - 本系列产品与其他主流SMT设备兼容,可以方便地应用于各种自动贴片生产线中。
    - 厂商提供详细的安装指南和技术支持,确保客户能够顺利地将产品集成到现有的电路设计中。
    - 提供质量检测报告和相关认证材料,确保符合国际标准。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过热损坏 | 确保良好的散热系统,避免长时间高负载运行。 |
    | 焊接不良 | 严格控制焊接温度和时间,选择合适的焊接工艺。 |
    | 阻值不稳定 | 检查阻值并重新校准,或更换新的电阻器。 |
    | 短路 | 检查电路连接是否正确,排除短路因素。 |

    总结和推荐


    综上所述,这款高品质厚膜低阻值芯片电阻器以其高功率密度、紧凑尺寸以及卓越的可靠性和稳定性,在多个应用场景中表现出色。特别是其激光修整技术和优良的温度稳定性使其在市场上具有较强的竞争力。我们强烈推荐这一系列电阻器,特别适用于对精度要求高的电源管理和便携设备等领域。对于需要高效、稳定且易于集成的产品的工程师来说,它是一个理想的选择。

WW06XR470FTL参数

参数
电阻值 470mΩ
精度 ±1%
额定功率 100mW
温度系数 ±500ppm/℃
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
包装方式 卷带包装

WW06XR470FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WW06XR470FTL WW06XR470FTL数据手册

WW06XR470FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.027 ¥ 0.2282
库存: 0
起订量: 40000 增量: 5000
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
