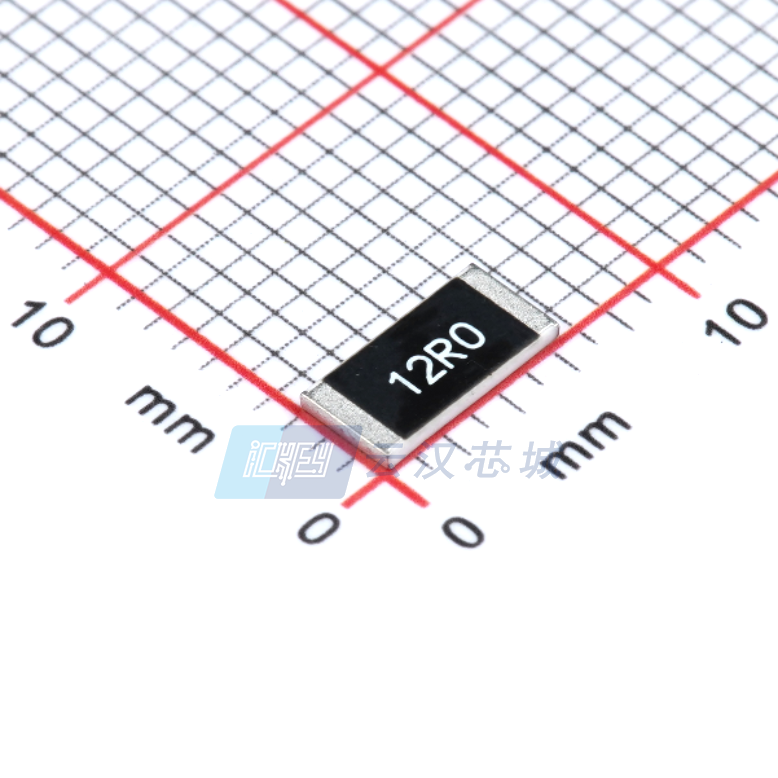

WR25X120 JTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 12Ω ±5% 1W ±100ppm/℃ 2512 贴片安装 6.4mm*3.2mm*700μm
供应商型号: MCN-WR25X120 JTL
供应商: 海外现货
标准整包数: 8000
WALSIN/台湾华新科技 贴片电阻 WR25X120 JTL

WR25X120 JTL概述

    # 高性能厚膜功率电阻技术手册

    产品简介


    本技术手册涵盖了WR18X(W),WR20X(W),WR25X(W)系列的高性能厚膜功率电阻。这些电阻具有紧凑的尺寸、高可靠性、高稳定性等特点。适用于电源、PDA、数字仪表、计算机、汽车和电池充电器等多个领域,是现代电子设备中不可或缺的重要组件。

    技术参数


    主要技术规格
    - 尺寸代码: 1218(3248),2010(5025),2512(6432)
    - 电阻范围: 1Ω~10MΩ
    - 耐温范围: -55°C~+155°C
    - 存储温度: 5°C~40°C
    - 额定功率:
    - WR18X(W): 1W @ 70°C
    - WR20X(W): 0.75W @ 70°C
    - WR25X(W): 1W @ 70°C
    - 最大工作电压:
    - WR18X(W): 200V
    - WR20X(W): 200V
    - WR25X(W): 250V
    - 最大过载电压:
    - WR18X(W): 400V
    - WR20X(W): 400V
    - WR25X(W): 500V
    其他电气特性
    - 温度系数(TCR): ±100 ppm/°C (1Ω≤Rn≤10Ω)
    - 跳线电阻值: 最大50mΩ
    - 额定电流:
    - WR18X(W): 4.5A
    - WR20X(W): 3.8A
    - WR25X(W): 4.5A
    - 峰值电流:
    - WR18X(W): 11A
    - WR20X(W): 9A
    - WR25X(W): 11A

    产品特点和优势


    独特功能
    - 高功率密度: 尺寸紧凑但能承受高功率负载。
    - 高可靠性与稳定性: 在极端条件下也能保持性能稳定。
    - 符合RoHS标准: 是无铅环保产品。
    市场竞争力
    该系列产品以其独特的高功率密度、高可靠性和稳定的性能,在众多应用领域具有明显的竞争优势。

    应用案例和使用建议


    应用场景
    - 电源供应: 用于稳定电源的输出。
    - PDA和数字仪表: 提供精确的电压和电流控制。
    - 汽车电子: 能够承受高温和振动。
    - 电池充电器: 快速且高效地充电。
    使用建议
    - 在选择电阻时,应根据具体的应用需求选择合适的功率和尺寸。
    - 在高电流应用中,确保散热设计合理以避免过热。
    - 在复杂电路设计中,应考虑并联电阻以减少功耗和发热。

    兼容性和支持


    该系列电阻可兼容各种自动装配系统,方便快速安装。厂商提供全面的技术支持和维护服务,确保客户能够顺利使用和维护产品。

    常见问题与解决方案


    问题与解决办法
    - 问题: 电阻表面涂层损坏
    - 解决办法: 检查焊接条件,确保焊接过程不会对电阻造成物理损伤。
    - 问题: 电阻值不稳定
    - 解决办法: 确认使用过程中没有超过最大工作电压和电流,并且遵循正确的存储和操作条件。

    总结和推荐


    综合评估
    WR18X(W),WR20X(W),WR25X(W)系列的高性能厚膜功率电阻凭借其高功率密度、高可靠性、高稳定性以及出色的环境适应能力,成为现代电子设备中的理想选择。推荐给需要高性能电阻的设计者和制造商。

WR25X120 JTL参数

参数
电阻值 12Ω
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.4mm*3.2mm*700μm
通用封装 2512
安装方式 贴片安装
包装方式 卷带包装

WR25X120 JTL数据手册
