首页  >  产品百科  >  WA04P005XBTL

WA04P005XBTL

产品分类: RF衰减器
厂牌: WALSIN/台湾华新科技
产品描述: 5dB 100mW 0MHz 3GHz 50Ω ±0.3dB 0404
供应商型号: 1292-1052-1-ND
供应商: Digi-Key
标准整包数: 1

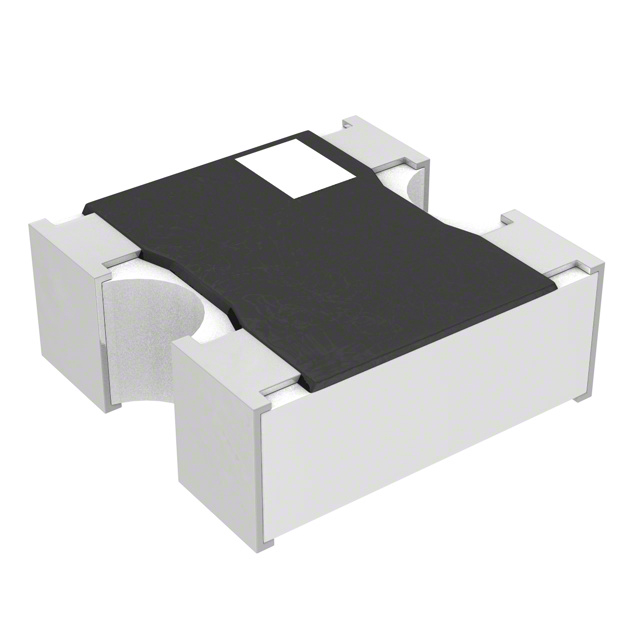

WALSIN/台湾华新科技 RF衰减器 WA04P005XBTL

WA04P005XBTL概述


    产品简介


    π型芯片衰减器(WA04P)
    本产品是一款π型芯片衰减器,主要用于高频率信号的衰减、电平控制和阻抗匹配。WA04P适用于多种通信设备,特别是在移动电话(如GSM、CDMA、PDC等)和电信设备中广泛使用。它具有小型化、成本低的优点,能有效减少安装面积和装配成本。

    技术参数


    - 型号:WA04P(凸形)
    - 尺寸:1.0 mm x 1.0 mm
    - 衰减范围:0 dB, 0.5 dB ~ 20 dB
    - 衰减容差:
    - 0 dB: -
    - 0.5 dB: ±0.1 dB
    - 1 dB ~ 5 dB: ±0.3 dB
    - 6 dB ~ 10 dB: ±0.4 dB
    - 11 dB ~ 13 dB: ±0.8 dB
    - 14 dB: ±1.0 dB
    - 15 dB ~ 16 dB: ±1.5 dB
    - 17 dB ~ 19 dB: ±2.0 dB
    - 20 dB: ±2.5 dB
    - 特征阻抗:50 Ω
    - 额定功率(Ta = 70°C):0.1 W/包
    - 极限电压(DC):50 V
    - 频率范围(DC):最大 3 GHz
    - 电压驻波比(VSWR):最大 1.2
    - 电阻数量:3个电阻
    - 端子数量:4个端子
    - 工作温度范围:-40 °C ~ +125 °C

    产品特点和优势


    1. 微型化设计:π型电路集成在一个芯片中,尺寸仅为1.0 mm x 1.0 mm,显著减少了安装面积。
    2. 成本节约:相比传统组件,这款芯片的安装成本更低,有助于降低总体制造成本。
    3. 高频性能:能够处理高达3 GHz的信号,适合各种高速通信设备。
    4. 高可靠性:经过严格的温度循环测试和负载寿命测试,确保长期稳定运行。

    应用案例和使用建议


    WA04P 芯片衰减器广泛应用于移动电话、电信设备等通信领域,用于信号衰减和阻抗匹配。例如,在移动电话的设计中,它能够有效地控制信号强度,保证设备正常运行。
    使用建议:
    - 确保焊接条件符合规范,避免因焊接不当导致损坏。
    - 在高湿度环境下使用时,需采取额外防护措施以防止腐蚀。

    兼容性和支持


    WA04P 芯片衰减器适用于标准的表面贴装技术(SMT),并与大多数现代通信设备兼容。制造商提供了详细的封装和包装信息,方便客户选择合适的配置。此外,厂商还提供技术支持和售后维护服务,确保用户在使用过程中得到充分的支持。

    常见问题与解决方案


    - Q: 如何检查焊接质量?
    - A: 可以通过检查焊点覆盖情况来评估焊接质量。具体要求是无可见损伤且覆盖率达到95%以上。

    - Q: 高温环境下如何保护芯片衰减器?
    - A: 确保工作环境温度不超过制造商规定的最高温度(125°C),并采取适当的散热措施。

    总结和推荐


    WA04P 芯片衰减器凭借其紧凑的设计、高性能和可靠性,在通信行业具有明显的优势。适用于需要精确信号控制和高可靠性应用的场合。综合考虑其性能和成本效益,我们强烈推荐这款产品。无论是对于原始设备制造商还是终端用户,它都是一种值得信赖的选择。

WA04P005XBTL参数

参数
额定功率 100mW
典型衰减 5dB
衰减容差 ±0.3dB
最大工作频率 3GHz
最小工作频率 0MHz
阻抗 50Ω
通用封装 0404
零件状态 在售
包装方式 卷带包装

WA04P005XBTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 RF衰减器 WALSIN/台湾华新科技 WA04P005XBTL WA04P005XBTL数据手册

WA04P005XBTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 1.0495
10+ $ 0.0449 ¥ 0.4093
25+ $ 0.04 ¥ 0.3653
100+ $ 0.0352 ¥ 0.3212
250+ $ 0.0309 ¥ 0.2821
500+ $ 0.0273 ¥ 0.234
1000+ $ 0.0253 ¥ 0.2309
库存: 13637
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1.04
直接购买
加入购物车
