WA04P008XCTL

产品分类: RF衰减器
厂牌: WALSIN/台湾华新科技
产品描述: 8dB 100mW 0MHz 3GHz 50Ω ±0.5dB SMD
供应商型号: MCN-WA04P008XCTL
供应商: 海外现货
标准整包数: 10000

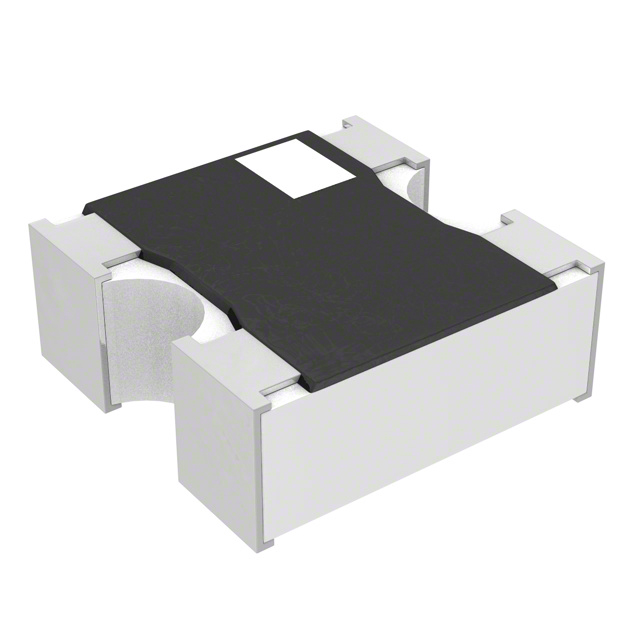

WALSIN/台湾华新科技 RF衰减器 WA04P008XCTL

WA04P008XCTL概述

    π型芯片衰减器ASC-WA04P技术手册

    产品简介


    ASC-WA04P是一种适用于高频信号处理的π型芯片衰减器,具有50Ω阻抗,适用于通信设备中的信号衰减、电平控制及阻抗匹配。该产品广泛应用于移动电话(如GSM、CDMA、PDC等)和电信设备中。其紧凑的一体化设计使其成为空间有限应用的理想选择。

    技术参数


    - 型号: WA04P
    - 尺寸: 1.0mm x 1.0mm
    - 衰减范围: 0dB, 0.5dB至20dB
    - 衰减精度:
    - 0dB: ±0.1dB
    - 0.5dB: ±0.3dB
    - 1dB至5dB: ±0.4dB
    - 6dB至10dB: ±0.8dB
    - 11dB至13dB: ±1.0dB
    - 14dB: ±1.5dB
    - 15dB至16dB: ±2.0dB
    - 17dB至19dB: ±2.5dB
    - 20dB: 不适用
    - 额定功率: 0.1W(Tamb=70°C)
    - 极限电压: 50V(DC)
    - 频率范围: 最大3GHz
    - 驻波比(VSWR): 最大1.2
    - 电阻数量: 3个
    - 终端数量: 4个
    - 工作温度范围: -40°C至+125°C

    产品特点和优势


    ASC-WA04P的亮点在于其紧凑的设计,单个芯片内集成了不平衡的π型衰减电路,从而减少了安装面积并降低了组装成本。这使得它非常适合于空间受限的应用场景,同时提供了出色的电气性能。

    应用案例和使用建议


    ASC-WA04P主要用于通信设备中的信号处理,特别适用于移动电话和其他需要高精度衰减控制的应用。根据手册中的建议,在设计PCB时,应注意保持良好的散热条件,以确保器件的长期稳定性。另外,通过合理的布局和匹配设计,可以进一步提升整体系统的性能。

    兼容性和支持


    ASC-WA04P与大多数标准表面贴装工艺兼容,能够直接焊接在PCB上。厂商提供详细的测试报告和技术支持,以帮助用户更好地理解和使用该产品。包装采用8毫米宽度的纸带封装,每盘10,000件。

    常见问题与解决方案


    1. 问题: 衰减值超出预期范围。
    - 解决方案: 检查安装环境是否符合要求,确认焊接质量良好,必要时进行重新焊接。

    2. 问题: 设备在高温环境下运行不稳定。
    - 解决方案: 使用适当的散热措施,确保器件在额定温度范围内正常工作。

    总结和推荐


    ASC-WA04P是一款高性能、高精度的π型芯片衰减器,非常适合用于高频信号处理领域。其紧凑的设计、优秀的电气特性和广泛的适用性使其在市场上具有很强的竞争力。强烈推荐给需要在狭小空间内实现高精度信号衰减和控制的工程师和设计师。

WA04P008XCTL参数

参数
最大工作频率 3GHz
最小工作频率 0MHz
阻抗 50Ω
额定功率 100mW
典型衰减 8dB
衰减容差 ±0.5dB
通用封装 SMD
零件状态 在售
包装方式 卷带包装

WA04P008XCTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 RF衰减器 WALSIN/台湾华新科技 WA04P008XCTL WA04P008XCTL数据手册

WA04P008XCTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
