ATN3580-06

产品分类: RF衰减器
厂牌: SKYWORKS SOLUTIONS
产品描述: 6dB 1W 100MHz 40GHz CASE 518-060
供应商型号: 863-1019-ND
供应商: Digi-Key
标准整包数: 100

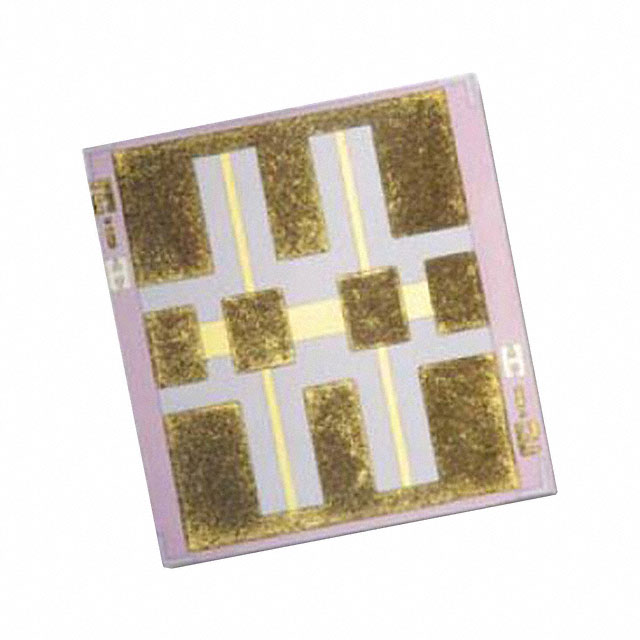

SKYWORKS SOLUTIONS RF衰减器 ATN3580-06

ATN3580-06概述


    产品简介


    Skyworks ATN3580 系列:固定衰减器
    ATN3580 系列 是一种专为高频应用设计的固定衰减器,主要用于减少射频信号强度。这种电子元器件广泛应用于通信系统、雷达设备、无线网络以及其他需要精确控制信号强度的应用领域。

    技术参数


    - 频率响应范围:至 40 GHz
    - 回波损耗:> 15 dB
    - 衰减值选择:1 dB 至 40 dB
    - 最大连续功率处理能力:1 W
    - 绝对最大额定值:
    - 输入功率(25°C):1 W
    - 工作温度范围:-55°C 至 +150°C
    - 存储温度范围:-65°C 至 +150°C
    - 静电放电防护:
    - 充电设备模型(CDM),Class 4
    - 人体模型(HBM),Class 2
    - 机器模型(MM),Class B
    - 分别为:1000 V,2000 V 和 200 V
    - 材料和工艺:
    - 采用高电阻硅片上的薄膜电阻
    - 绿色无铅、RoHS 合规
    - 薄膜技术相较于传统厚膜打印式衰减器,提高了功率处理能力

    产品特点和优势


    1. 宽带宽性能:通过平衡 TEE 电阻结构保证从直流到 40 GHz 的宽频率范围内的精确衰减。
    2. 卓越的回波损耗:最低回波损耗可达 15 dB,确保信号传输质量。
    3. 可靠性高:采用高电阻硅基底和薄层工艺制造,具有出色的耐久性和稳定性。
    4. 广泛的适用性:提供多种衰减值(1 dB 到 40 dB),适用于不同应用需求。
    5. 绿色环保:所有产品均为无铅、RoHS 合规、绿色产品,符合环保标准。

    应用案例和使用建议


    应用案例
    - 通信系统:用于信号强度控制和干扰抑制。
    - 雷达设备:精确控制接收信号的强度,提高系统精度。
    - 无线网络:确保各设备间信号的稳定传输。
    使用建议
    - 环境适应性:由于该产品的工作温度范围为 -55°C 至 +150°C,可在极端环境下使用。
    - 抗静电措施:由于其对静电敏感,在处理时需采取适当的防静电措施,如使用接地手套和防静电垫。
    - 应用设计:使用时,建议遵循手册中的图纸和安装指南,确保正确安装和焊接。

    兼容性和支持


    - 与其他设备的兼容性:该产品采用标准化的电气接口,易于与其他设备集成。
    - 制造商支持:Skyworks 提供详尽的技术文档和支持服务,包括在线资料库和客户支持团队。

    常见问题与解决方案


    1. 静电放电问题:
    - 问题:产品容易因静电放电而损坏。
    - 解决方案:在操作过程中使用防静电手环和垫子,确保静电安全。
    2. 安装不规范导致信号衰减过大:
    - 问题:不当安装会导致信号衰减不符合预期。
    - 解决方案:严格按照产品手册中的安装指南进行操作,确保正确安装。

    总结和推荐


    综合评估:ATN3580 系列衰减器凭借其精确的衰减特性和广泛的适用性,成为高频通信设备中的首选产品。它不仅拥有卓越的回波损耗和可靠性,还提供了广泛的应用灵活性。同时,其绿色环保特性使其更加符合现代电子产品的发展趋势。
    推荐使用:鉴于其高性能和广泛应用性,我们强烈推荐在需要精确信号强度控制的设备中使用 Skyworks ATN3580 系列衰减器。

ATN3580-06参数

参数
最大工作频率 40GHz
最小工作频率 100MHz
阻抗 -
额定功率 1W
典型衰减 6dB
衰减容差 -
通用封装 CASE 518-060
零件状态 在售
包装方式 托盘

ATN3580-06厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

ATN3580-06数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS RF衰减器 SKYWORKS SOLUTIONS ATN3580-06 ATN3580-06数据手册

ATN3580-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 4.6238 ¥ 41.7915
200+ $ 4.4444 ¥ 40.1695
300+ $ 4.3442 ¥ 39.2642
500+ $ 4.2229 ¥ 38.1672
700+ $ 4.1458 ¥ 37.4707
1000+ $ 4.0665 ¥ 36.7541
2500+ $ 3.8737 ¥ 35.0117
库存: 700
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 4179.15
