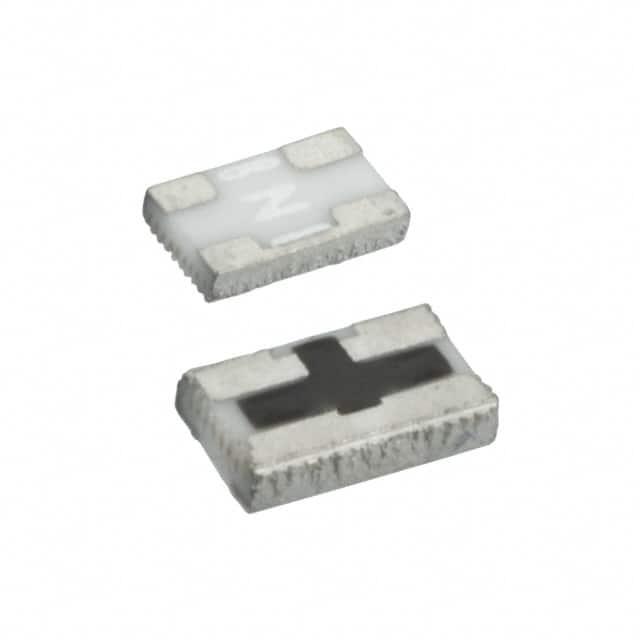

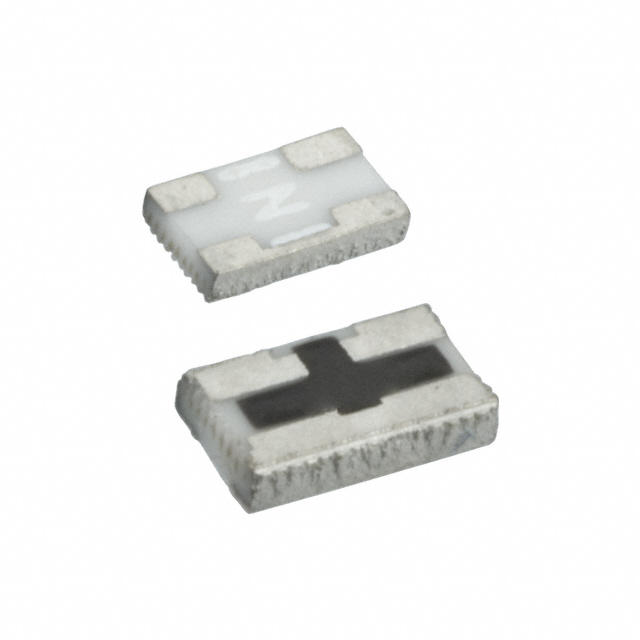

PAT1220-C-4DB-T5

产品分类: RF衰减器
厂牌: SUSUMU
产品描述: 4dB 100mW 0MHz 10GHz 50Ω ±0.3dB SMD 2mm*1.25mm*400μm
供应商型号: 754-PAT1220C-4DBT5
供应商: Mouser
标准整包数: 1
SUSUMU RF衰减器 PAT1220-C-4DB-T5

PAT1220-C-4DB-T5概述

    PAT系列高频表面贴装衰减器技术手册

    一、产品简介


    PAT系列高频表面贴装衰减器是一款专为满足通信设备需求设计的精密元器件。它具有广泛的频率范围和精确的功率控制能力,适用于各种高频电路的应用。这些衰减器集成在小尺寸封装内,便于安装并适用于现代化设备的小型化要求。它们广泛应用于手机基站、无线通信模块、宽带测量仪器等领域。

    二、技术参数


    | 参数项 | 规格 |

    | 型号 | PAT0510S, PAT0816, PAT1220, PAT1632, PAT3042S |
    | 衰减量 | 0 ~ 16 dB(步长1 dB) |
    | 衰减量容差 | ±0.3 dB / ±0.5 dB / ±0.7 dB |
    | 阻抗 | 50 Ω(C),75 Ω(D) |
    | 工作频率 | DC ~ 10 GHz(50 Ω), DC ~ 2 GHz(75 Ω) |
    | 额定功率 | 32 mW ~ 125 mW |
    | 工作温度 | -55 ℃ ~ +125 ℃ |
    | 包装数量 | T10/10,000 pcs, T1/1,000 pcs, T2/2,000 pcs, T5/5,000 pcs, B/Bulk |

    三、产品特点和优势


    1. 高精度:集成三个精密电阻,可以轻松实现高精度衰减控制。
    2. 小型化设计:封装尺寸多样,最小可至0402,适用于紧凑电路板的设计。
    3. 低寄生效应:由于三个元件集成为一体,寄生电容和电感得以最小化。
    4. 可靠性高:一个衰减器替代三个离散电阻,减少组件数量,提高电路可靠性。
    5. 广泛应用:适合多种高频应用场合,如手机基站、无线通信模块等。

    四、应用案例和使用建议


    PAT系列衰减器广泛应用于现代通信系统中。例如,在手机基站中,通过调节信号强度来确保网络连接的稳定性;在无线通信模块中,用于调节信号功率以适应不同的通信标准。使用时需注意,确保正确的阻抗匹配以避免反射损耗,同时选择合适的型号以满足具体应用的需求。建议在设计电路时充分考虑温度和频率的影响,以优化衰减器的工作性能。

    五、兼容性和支持


    PAT系列衰减器具有良好的兼容性,可以与市场上主流的电子元器件和设备配合使用。厂商提供全面的技术支持,包括样品测试、设计指导及售后咨询,帮助客户顺利实现产品应用。

    六、常见问题与解决方案


    1. Q:如何选择合适的型号?
    - A: 根据所需衰减值、阻抗和工作频率选择对应型号。

    2. Q:如何确定额定功率?
    - A: 确保实际工作条件下不超过额定功率,否则可能导致损坏。

    3. Q:如何进行焊接操作?
    - A: 使用推荐的焊盘图案(焊接脚印),确保焊接质量。

    七、总结和推荐


    综上所述,PAT系列高频表面贴装衰减器凭借其高精度、小型化、可靠性和广泛的应用场景,成为现代高频通信设备的理想选择。特别是在手机基站和无线通信模块中表现出色。鉴于其卓越的性能和可靠的支持服务,我们强烈推荐使用PAT系列衰减器。

PAT1220-C-4DB-T5参数

参数
衰减容差 ±0.3dB
最大工作频率 10GHz
最小工作频率 0MHz
阻抗 50Ω
额定功率 100mW
典型衰减 4dB
长*宽*高 2mm*1.25mm*400μm
通用封装 SMD
零件状态 在售
包装方式 卷带包装
