MAT10140

产品分类: RF衰减器
厂牌: MACOM
产品描述: 14dB 2W 0MHz 20GHz
供应商型号: 1700-1013-ND
供应商: Digi-Key
标准整包数: 100

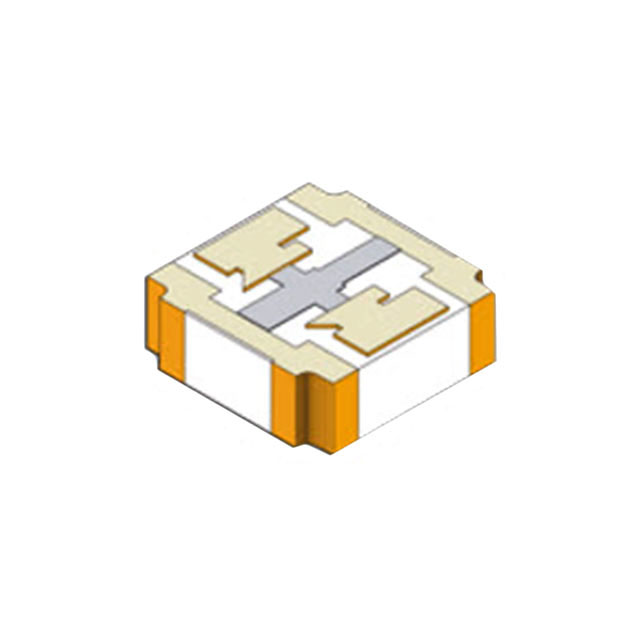

MACOM RF衰减器 MAT10140

MAT10140概述


    产品简介


    MACOM MAT10xxx系列固定衰减器芯片是一种高精度的微波器件,适用于频率范围从直流到20GHz的广泛应用。这种芯片主要用于调节信号强度,广泛应用于通信系统、雷达、测试仪器等领域。它采用了先进的薄膜金属化和光刻技术,确保了高稳定性和精确的信号处理能力。

    技术参数


    - 功率处理能力:2W CW(连续波)
    - 频率范围:直流至20GHz
    - 插入损耗:根据型号不同,插入损耗为±0.30到±1.00 dB不等
    - 回波损耗:≥18 dB(直流至12 GHz),≥16 dB(13至20 GHz)
    - 温度稳定性:温度系数<100 ppm
    - 尺寸:0.030” x 0.030” (0.762 x 0.762 mm)
    - 焊接方式:可采用导电环氧树脂或焊料预成型焊接
    - 兼容性:RoHS标准合规

    产品特点和优势


    MACOM的MAT10xxx系列固定衰减器芯片具有多个独特的优势:
    1. 宽频带响应:从直流到20GHz的平坦响应,保证了其在各种应用中的灵活性。
    2. 卓越的温度稳定性:温度系数低于100 ppm,确保在极端温度环境下也能保持高性能。
    3. 紧凑设计:0.030” x 0.030”的小尺寸使其成为空间受限应用的理想选择。
    4. 低回波损耗:在所有频率范围内都能提供稳定的回波损耗,确保信号质量不受影响。
    5. RoHS合规:符合环保标准,适用于全球市场。

    应用案例和使用建议


    应用场景:
    - 通信系统:用于基站天线的信号调节。
    - 雷达系统:改善雷达信号的强度控制。
    - 测试仪器:如网络分析仪、信号发生器等,用于校准和测试。
    使用建议:
    - 安装:建议采用导电环氧树脂或焊料预成型焊接方法,确保良好的连接可靠性。
    - 环境适应性:考虑到其宽广的工作温度范围(-55°C 至 +150°C),可在严苛环境下使用。
    - 注意事项:虽然可以在接近极限条件下操作,但长时间靠近极限条件可能会影响设备寿命,因此建议避免。

    兼容性和支持


    MACOM提供了广泛的资源和支持来帮助用户更好地理解和使用这些器件:
    - 制造商网站:www.macom.com 可以获取更多详细的技术文档和支持资料。
    - 在线支持:访问 https://www.macom.com/support 获取进一步的支持和帮助。

    常见问题与解决方案


    1. 问题:如何选择合适的衰减值?
    - 解决方案:根据实际应用需求,查阅产品规格表,选择最适合的衰减值。如需定制化衰减值,可以联系MACOM请求。
    2. 问题:安装过程中遇到焊接不良的情况怎么办?
    - 解决方案:确认焊接材料和工艺是否正确。使用导电环氧树脂或焊料预成型焊接,并确保焊接区域清洁无污染。
    3. 问题:如何确定设备在高温环境下的性能?
    - 解决方案:查阅产品规格表中的工作温度范围,确保其在指定范围内使用。如果需要更详细的热稳定性数据,可联系技术支持。

    总结和推荐


    MACOM MAT10xxx系列固定衰减器芯片凭借其优秀的频率响应、温度稳定性和紧凑的设计,成为众多应用中的理想选择。无论是通信系统还是测试仪器,其出色的性能和广泛的适用性都使其在市场上占据了一席之地。考虑到其高性价比和良好的客户支持,强烈推荐在相关项目中使用这款产品。

MAT10140参数

参数
阻抗 -
额定功率 2W
典型衰减 14dB
衰减容差 -
最大工作频率 20GHz
最小工作频率 0MHz
零件状态 在售
包装方式 托盘

MAT10140厂商介绍

MACOM Technology Solutions Holdings, Inc.(简称MACOM)是一家全球领先的高性能射频、微波和毫米波产品供应商,专注于为无线和光通信、****和**市场提供创新解决方案。公司成立于1950年,总部位于美国马萨诸塞州。

MACOM的主营产品主要分为以下几类:
1. 射频和微波放大器:包括低噪声放大器、功率放大器、宽带放大器等,广泛应用于通信基站、**通信、**系统等。
2. 光通信产品:包括激光器、光电探测器、光子集成电路等,服务于数据中心、光纤通信等领域。
3. 毫米波产品:包括毫米波放大器、混频器、开关等,应用于5G通信、汽车**等高速数据传输场景。
4. 半导体材料:提供砷化镓(GaAs)、氮化镓(GaN)等高性能半导体材料,用于制造高性能射频和微波器件。

MACOM的优势在于:
1. 技术创新:拥有强大的研发团队,持续推出高性能、高可靠性的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 客户服务:提供定制化解决方案和技术支持,帮助客户实现项目成功。
4. 全球布局:在全球设有多个研发中心和生产基地,为客户提供快速响应和本地化服务。

MAT10140数据手册

厂牌 PDF简要描述 下载
MACOM RF衰减器 MACOM MAT10140 MAT10140数据手册

MAT10140封装设计

查看详情并下载
Symbol
Footprint
3D Model
