WA04P020XHTL

产品分类: RF衰减器
厂牌: WALSIN/台湾华新科技
产品描述: 20dB 100mW 0MHz 3GHz 50Ω SMD
供应商型号: 791-WA04P020XHTL
供应商: Mouser
标准整包数: 1

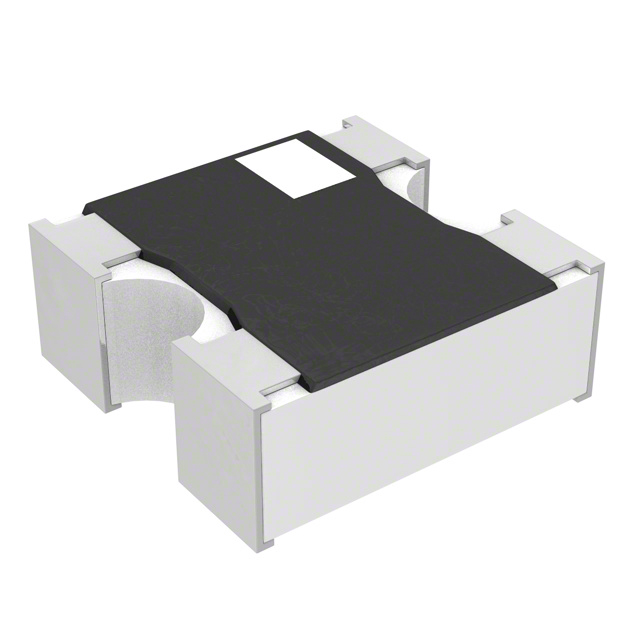

WALSIN/台湾华新科技 RF衰减器 WA04P020XHTL

WA04P020XHTL概述


    产品简介


    ASC-WA04P π型芯片衰减器 是一款集成化的高频率信号衰减器,适用于通信设备中的信号衰减、电平控制及阻抗匹配。它特别适用于移动电话(如GSM、CDMA、PDC等)和电信领域。该产品采用高性能陶瓷材料(氧化铝)封装,内部电路设计精确,能够提供从0dB到20dB的衰减量。

    技术参数


    - 型号: WA04P(凸型)
    - 尺寸: 1.0 x 1.0 mm
    - 衰减范围: 0dB, 0.5dB至20dB
    - 衰减容差:
    - 0dB: -
    - 0.5dB: ±0.1dB
    - 1dB至5dB: ±0.3dB
    - 6dB至10dB: ±0.4dB
    - 11dB至13dB: ±0.8dB
    - 14dB: ±1.0dB
    - 15至16dB: ±1.5dB
    - 17至19dB: ±2.0dB
    - 20dB: ±2.5dB
    - 特征阻抗: 50Ω
    - 额定功率 (Tamb=70°C): 0.1W/包
    - 极限电压 (DC): 50V
    - 频率范围 (DC): 最大3GHz
    - 电压驻波比 (VSWR): 最大1.2
    - 电阻数量: 3个
    - 端口数量: 4个
    - 温度范围: -40°C 至 +125°C

    产品特点和优势


    ASC-WA04P π型芯片衰减器的主要特点包括:
    - 集成化设计:在一个芯片上实现了不平衡π型衰减器电路,尺寸仅为1.0mm x 1.0mm。
    - 占用空间减少:相比传统分立组件,显著减少了电路板上的占用面积。
    - 成本节约:通过集成化设计降低了装配成本。

    应用案例和使用建议


    应用场景:
    - 移动电话:用于GSM、CDMA和PDC等手机的信号衰减和电平控制。
    - 电信设备:在基站和其他通信设备中进行信号处理和阻抗匹配。
    使用建议:
    - 焊接条件:推荐使用红外回流焊工艺,具体参数见图3所示的焊接轮廓图。
    - 防护措施:考虑到高温下的可靠性,建议在组装过程中采取适当的热防护措施。

    兼容性和支持


    该产品适用于标准的SMT(表面贴装技术)装配流程,可以与各种PCB(印刷电路板)混合装配。厂商提供详细的技术文档和支持,确保用户能够顺利安装和使用。

    常见问题与解决方案


    - Q: 如何确保焊接质量?
    - A: 采用推荐的红外回流焊工艺,并遵循具体的焊接轮廓图,以保证良好的焊接效果。

    - Q: 如何处理高湿度环境下的湿气吸收问题?
    - A: 保持包装密封,避免产品长时间暴露于潮湿环境中。必要时可考虑使用干燥剂进行保护。

    总结和推荐


    ASC-WA04P π型芯片衰减器是一款高效可靠的电子元器件,尤其适用于高频率信号处理和通信领域的应用。其紧凑的设计和出色的性能使其在市场上具有很强的竞争优势。我们强烈推荐在相关领域的产品开发中采用此款衰减器。

WA04P020XHTL参数

参数
典型衰减 20dB
衰减容差 -
最大工作频率 3GHz
最小工作频率 0MHz
阻抗 50Ω
额定功率 100mW
通用封装 SMD
零件状态 在售
包装方式 卷带包装

WA04P020XHTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 RF衰减器 WALSIN/台湾华新科技 WA04P020XHTL WA04P020XHTL数据手册

WA04P020XHTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 1.0495
10+ $ 0.0679 ¥ 0.6192
25+ $ 0.0644 ¥ 0.5877
100+ $ 0.0587 ¥ 0.5352
250+ $ 0.0529 ¥ 0.4828
1000+ $ 0.0484 ¥ 0.4417
2500+ $ 0.0432 ¥ 0.3942
10000+ $ 0.0324 ¥ 0.2957
20000+ $ 0.0302 ¥ 0.2759
库存: 13117
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.04
