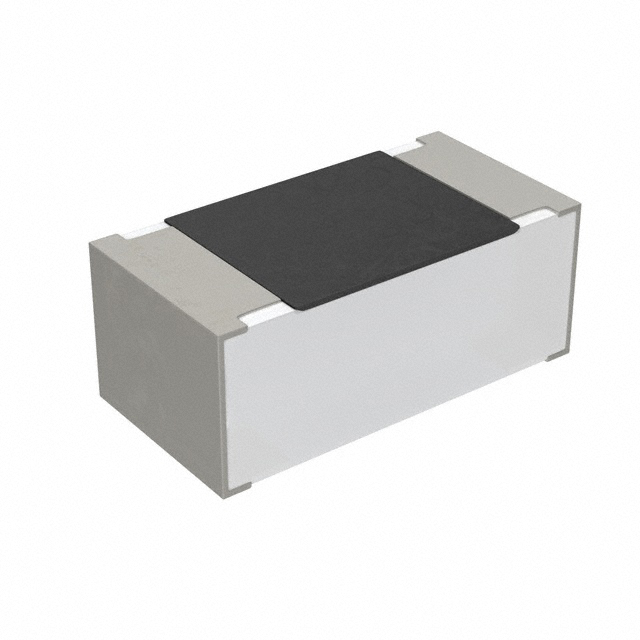

WR20X332JTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 3.3KΩ ±5% 750mW ±100ppm/℃ 2010 贴片安装 5mm*2.5mm*650μm
供应商型号:
供应商:
标准整包数: 0
WALSIN/台湾华新科技 贴片电阻 WR20X332JTL

WR20X332JTL概述

    高性能厚膜功率电阻产品技术手册

    1. 产品简介


    本文将介绍三款高性能厚膜功率电阻——WR18X(W)、WR20X(W)和WR25X(W)。这些电阻具有高功率密度、稳定可靠的特点,适用于多种电子设备中。这些电阻主要应用于电源供应器、个人数字助理(PDA)、数字仪表、计算机、汽车、电池充电器及直流-直流转换器等领域。

    2. 技术参数


    | 参数 | WR18X(W) | WR20X(W) | WR25X(W) |
    ||
    | 尺寸代码 | 1218 | 2010 | 2512 |
    | 电阻值精度 | ±5% | ±1% | ±1% |
    | 电阻范围 | 1Ω~10MΩ | 1Ω~10MΩ | 1Ω~10MΩ |
    | 最大功耗(Ta=70℃) | 1W | 0.75W | 1W |
    | 最大工作电压 | 200V | 200V | 250V |
    | 最大过载电压 | 400V | 400V | 500V |
    | 工作温度范围 | -55℃~+155℃ | -55℃~+155℃ | -55℃~+155℃ |

    3. 产品特点和优势


    - 高功率密度:提供紧凑型设计,在保持高功率的同时,减小了设备体积。
    - 高可靠性:经过严格的测试验证,保证长期稳定运行。
    - 低TCR:热稳定性极佳,适合对温度敏感的应用场景。
    - 符合RoHS标准:环保无铅设计,适合绿色制造需求。

    4. 应用案例和使用建议


    这些电阻广泛应用于各种电源管理系统,如电池充电器和直流-直流转换器。对于电源供应器,需要特别注意电流和电压的匹配。在实际应用中,建议确保在规定的额定电流和电压范围内使用,以避免过载风险。对于高功率密度的应用场景,应考虑良好的散热设计以确保安全稳定运行。

    5. 兼容性和支持


    这些电阻可与标准PCB板及其他表面贴装组件无缝兼容。制造商提供全面的技术支持和售后服务,确保客户在使用过程中能够获得及时的帮助。

    6. 常见问题与解决方案


    - 问题:如何确定电阻的实际值?
    - 解决方案:查看电阻上的四数码标记。例如,1R00表示1Ω。

    - 问题:过载保护如何设置?
    - 解决方案:根据最大过载电压设定合理的电路保护机制,确保在过载情况下不会损坏电阻。

    - 问题:如何正确焊接?
    - 解决方案:遵循手册中的焊接条件进行操作,如260℃下浸入焊浴中10秒。

    7. 总结和推荐


    这款高性能厚膜功率电阻凭借其卓越的功率密度、高可靠性和出色的温度稳定性,成为了众多应用场景的理想选择。它不仅符合绿色制造的标准,而且能够满足多种复杂应用的需求。因此,强烈推荐使用该产品以提升系统的整体性能。

WR20X332JTL参数

参数
电阻值 3.3KΩ
精度 ±5%
额定功率 750mW
温度系数 ±100ppm/℃
长*宽*高 5mm*2.5mm*650μm
通用封装 2010
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR20X332JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR20X332JTL WR20X332JTL数据手册
