首页  >  产品百科  >  RWR89S56R2FRB12

RWR89S56R2FRB12

产品分类: 通孔电阻
产品描述: 56.2Ω ±1% 3W ±20ppm/℃ 导线安装 14.22mm(长度)
供应商型号: 541-RWR89S56R2FRB12-ND
供应商: Digi-Key
标准整包数: 1

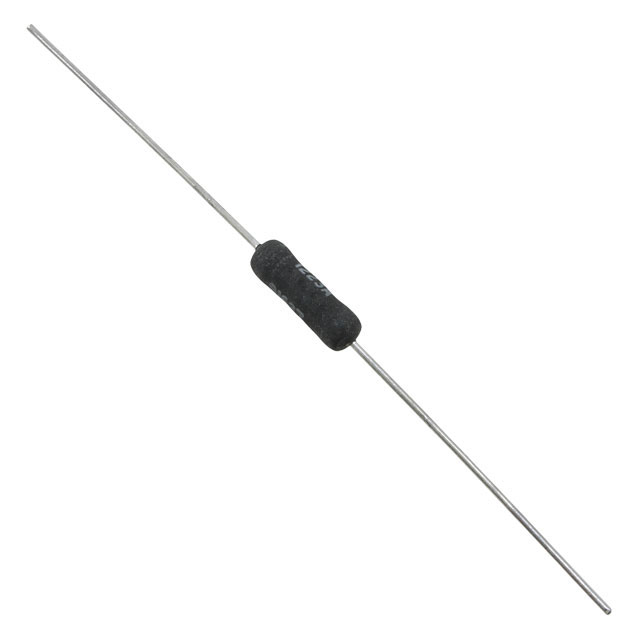

VISHAY INTERTECHNOLOGY 通孔电阻 RWR89S56R2FRB12

RWR89S56R2FRB12概述

    Vishay Dale Wirewound Resistors, Military/Established Reliability: Type RWR

    1. 产品简介


    Vishay Dale 的 RWR 系列军用级稳压电阻(Military/Established Reliability)是一种高度可靠且符合 MIL-PRF-39007 标准的产品。这些电阻器广泛应用于军事、航空航天及其他需要高稳定性和高耐温性的场合。它们采用完全焊接结构,并且具有高温度硅涂层,确保了其在极端环境下的性能稳定性。

    2. 技术参数


    以下是 RWR 系列电阻器的主要技术规格和性能参数:
    | 型号 | 功率额定值 (W) | 电阻范围 (Ω) | 权限 (%) | 重量 (g) |

    | RWR81S | 1 | 0.499 to 1K | ± 0.1% | 0.21 |
    | RWR81N | 1 | 0.499 to 499 | ± 0.1% | 0.21 |
    | RWR82S | 1.5 | 0.499 to 1.3K | ± 0.1% | 0.23 |
    | RWR82N | 1.5 | 0.499 to 649 | ± 0.1% | 0.23 |
    | RWR80S | 2 | 0.499 to 3.16K | ± 0.1% | 0.34 |
    | RWR80N | 2 | 0.499 to 1.58K | ± 0.1% | 0.34 |
    | RWR71S | 2 | 0.499 to 12.1K | ± 0.1% | 0.90 |
    | RWR71N | 2 | 0.499 to 6.04K | ± 0.1% | 0.90 |
    | RWR89S | 3 | 0.499 to 4.12K | ± 0.1% | 0.70 |
    | RWR89N | 3 | 0.499 to 2.05K | ± 0.1% | 0.70 |
    | RWR74S | 5 | 0.499 to 12.1K | ± 0.1% | 4.20 |
    | RWR74N | 5 | 0.499 to 6.04K | ± 0.1% | 4.20 |
    | RWR84S | 7 | 0.499 to 12.4K | ± 0.1% | 3.60 |
    | RWR84N | 7 | 0.499 to 6.19K | ± 0.1% | 3.60 |
    | RWR78S | 10 | 0.499 to 39.2K | ± 0.1% | 9.00 |
    | RWR78N | 10 | 0.499 to 19.6K | ± 0.1% | 9.00 |
    这些电阻器的工作温度范围为 -55°C 到 +250°C,具有高可靠性,能够承受高达 1000 MΩ 的绝缘电阻。它们的短时间过载能力分别为:3W 和更小的型号为 5 倍额定功率,5W 和更大的型号为 10 倍额定功率,持续 5 秒。它们还具有出色的短路保护能力和高耐久性。

    3. 产品特点和优势


    - 高可靠性:这些电阻器通过了 MIL-PRF-39007 认证,符合严格的军事标准。
    - 低热感系数:电阻值随温度变化的稳定性极高,适用于需要精确电阻控制的应用。
    - 多种选择:提供多种功率等级和电阻范围,满足不同应用场景的需求。
    - 焊接结构:完全焊接的结构提高了耐用性和抗振动性能。
    - 无感设计:可选非感应型(Type N),具有极低的电感特性,适用于高频应用。

    4. 应用案例和使用建议


    RWR 系列电阻器广泛应用于军事设备、航空航天系统、工业自动化设备等领域。例如,在航空航天系统中,由于其能够承受高温和高压的特性,这些电阻器可以用于飞行控制系统中。
    使用建议:
    - 在极端环境中使用时,务必考虑其额定工作温度范围。
    - 长期连续运行时,注意其功耗,避免超过额定功率。
    - 为了获得最佳性能,应在设计阶段根据具体应用需求选择合适的型号。

    5. 兼容性和支持


    这些电阻器与标准的电气系统和电路板兼容。制造商提供了详细的技术支持文档和客户服务,以帮助用户正确安装和使用这些组件。此外,制造商还提供全面的质量保证服务,确保每个产品都符合严格的行业标准。

    6. 常见问题与解决方案


    - 问题1:电阻器出现过热现象
    - 解决方法:检查负载电流是否超过额定功率,适当减少电流。

    - 问题2:电阻值变化过大
    - 解决方法:确认安装环境是否符合规定温度范围,检查是否有外部干扰。

    - 问题3:外观损伤
    - 解决方法:轻拿轻放,避免物理损伤。如发现损坏,请联系制造商进行更换。

    7. 总结和推荐


    总体而言,RWR 系列军用级稳压电阻凭借其卓越的性能、高可靠性和广泛的应用范围,在工业和军事市场上表现出色。强烈推荐在需要高精度和高可靠性的场合使用这些电阻器。

RWR89S56R2FRB12参数

参数
电阻值 56.2Ω
精度 ±1%
额定功率 3W
温度系数 ±20ppm/℃
长*宽*高 14.22mm(长度)
安装方式 导线安装
应用等级 军用级
零件状态 在售
包装方式 散装

RWR89S56R2FRB12厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RWR89S56R2FRB12数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY RWR89S56R2FRB12 RWR89S56R2FRB12数据手册

RWR89S56R2FRB12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.3968 ¥ 103.7457
10+ $ 8.6133 ¥ 72.0824
25+ $ 7.5908 ¥ 63.5251
50+ $ 6.9509 ¥ 58.1707
100+ $ 6.4071 ¥ 53.6197
300+ $ 5.7079 ¥ 47.7677
500+ $ 5.4395 ¥ 45.5216
1000+ $ 5.1233 ¥ 42.8759
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 103.74
