首页  >  产品百科  >  WSLT2512R5000FEB

WSLT2512R5000FEB

产品分类: 贴片电阻
产品描述: 500mΩ ±1% 1W ±75ppm/℃ 2512 贴片安装 6.35mm*3.18mm*890μm
供应商型号: SCE-WSLT2512R500
供应商: 海外现货
标准整包数: 10

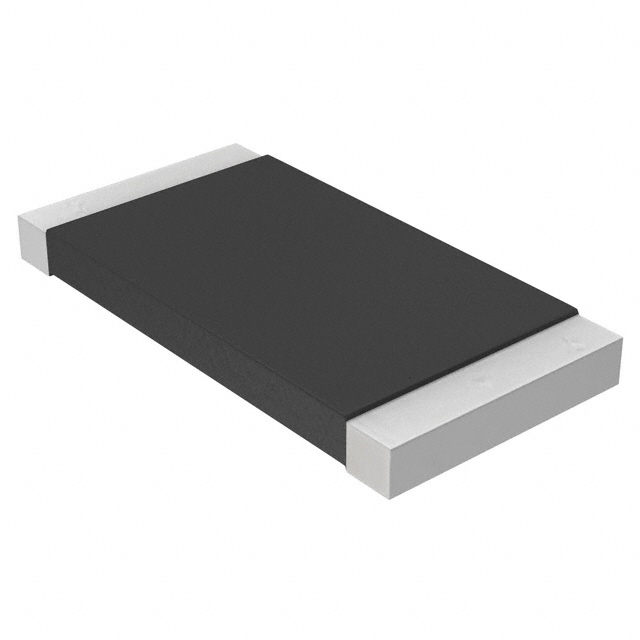

VISHAY INTERTECHNOLOGY 贴片电阻 WSLT2512R5000FEB

WSLT2512R5000FEB概述

    Vishay Dale Power Metal Strip® Resistors, High Temperature (275 °C)

    产品简介


    Vishay Dale的Power Metal Strip®电阻器系列以其高可靠性著称,特别适用于高温环境下的电流感应、电压分压和脉冲应用。WSLT2512型号是一款低阻值表面贴装电阻器,阻值范围从0.01Ω到0.50Ω,非常适合于开关电源、线性电源、仪器仪表及功率放大器等领域的应用。

    技术参数


    - 额定功率: 1.0 W
    - 阻值范围: 0.01Ω - 0.50Ω
    - 温度系数: ± 75 ppm/°C
    - 电感: < 5 nH
    - 工作温度范围: -65°C 至 +275°C
    - 最大连续电流: P/R1/2
    - 重量: (典型) 63.6 g/1000 pcs

    产品特点和优势


    - 极低阻值: 使用专利加工技术,能够实现非常低的电阻值,如0.01Ω。
    - 高温度耐受性: 特殊材料选择和稳定化处理允许高达+275°C的工作温度。
    - 全焊接结构: 所有部件通过焊接连接,确保长期可靠性和稳定性。
    - 超低电感和热电动势: < 5 nH 和 < 3 µV/°C,非常适合高频应用。
    - 优越的频率响应: 可达50 MHz,适合各种高频率电路设计。

    应用案例和使用建议


    - 开关电源: 适用于各种功率级别的开关电源,尤其是要求高精度和高速响应的应用。
    - 线性电源: 由于其低阻值和低热电动势特性,非常适合于高精度的线性电源设计。
    - 仪器仪表: 在需要高精度测量的应用中,WSLT2512能够提供出色的性能。
    - 使用建议: 在组装时要确保焊接温度不超过260°C,并且焊点应避免过度热量集中,以防止损坏电阻器。

    兼容性和支持


    - 兼容性: 与常见的表面贴装工艺兼容,支持标准的12 mm带状包装。
    - 支持: Vishay Dale提供了全面的技术支持,包括详细的数据手册和技术咨询(电子邮件:ww2bresistors@vishay.com)。

    常见问题与解决方案


    - 问题1: 焊接时电阻器易受损。
    - 解决方案: 控制焊接温度在260°C以下,焊点避免集中热量,确保焊点质量。
    - 问题2: 阻值漂移。
    - 解决方案: 检查环境温度是否超出规定范围,如有必要可重新进行热处理。

    总结和推荐


    Vishay Dale的WSLT2512电阻器凭借其卓越的性能参数、低阻值和高可靠性,在高温环境下表现出色。无论是用于精密仪器还是高压电源,该产品都是理想的选择。鉴于其出色的特性和广泛的应用范围,强烈推荐在高性能电子产品设计中采用此产品。

WSLT2512R5000FEB参数

参数
电阻值 500mΩ
精度 ±1%
额定功率 1W
温度系数 ±75ppm/℃
长*宽*高 6.35mm*3.18mm*890μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLT2512R5000FEB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLT2512R5000FEB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSLT2512R5000FEB WSLT2512R5000FEB数据手册

WSLT2512R5000FEB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 13.0438
50+ ¥ 8.8512
100+ ¥ 6.4865
200+ ¥ 5.9368
库存: 660
起订量: 30 增量: 10
交货地:
最小起订量为:10
合计: ¥ 130.43
