CRCW120622R1FKTA

产品分类: 贴片电阻
产品描述: 22.1Ω ±1% 250mW ±100ppm/℃ 1206 贴片安装 3.2mm*1.6mm*600μm
供应商型号: 71-CRCW1206-22.1
供应商: Mouser
标准整包数: 1

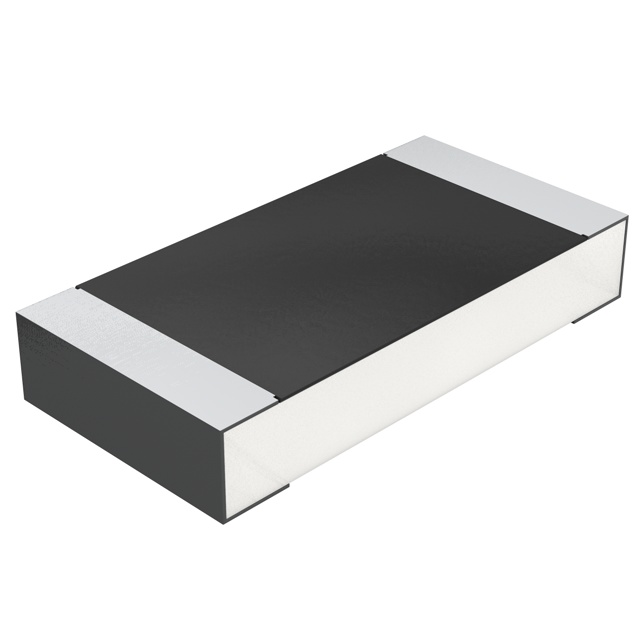

VISHAY INTERTECHNOLOGY 贴片电阻 CRCW120622R1FKTA

CRCW120622R1FKTA概述

    # Vishay厚膜矩形芯片电阻器技术手册

    产品简介


    Vishay生产的厚膜矩形芯片电阻器(型号为D/CRCW)是一系列广泛应用于现代电子设计中的关键元件。这些电阻器采用了带有铅(Pb)的终端电镀技术,在镍屏障层上具有稳定的性能表现。产品主要由高质量陶瓷基板上的金属釉涂层制成,具备出色的稳定性、精确的阻值容差和低温度系数的特点。其应用领域涵盖消费电子、通信设备、汽车电子及工业控制等多个行业。

    技术参数


    以下是该系列产品的主要技术规格:
    | 型号 | 尺寸 | 额定功率(W) | 最大工作电压(V) | 温度系数(ppm/K) | 阻值范围(Ω) |
    |
    | CRCW0402 | 0402 | 0.063 | 50 | ±100 | 1R0至10M(E24/E96) |
    | CRCW0603 | 0603 | 0.1 | 75 | ±100 | 1R0至10M(E24/E96) |
    | CRCW0805 | 0805 | 0.125 | 150 | ±100 | 1R0至10M(E24/E96) |
    | CRCW1206 | 1206 | 0.25 | 200 | ±100 | 1R0至10M(E24/E96) |
    | CRCW1210 | 1210 | 0.5 | 200 | ±100 | 1R0至10M(E24/E96) |
    | CRCW1218 | 1218 | 1.0 | 200 | ±100 | 1R0至2M2(E24/E96) |
    | CRCW2010 | 2010 | 0.75 | 400 | ±100 | 1R0至10M(E24/E96) |
    | CRCW2512 | 2512 | 1.0 | 500 | ±100 | 1R0至10M(E24/E96) |
    附加特性
    - 极限脉冲电压:高达1600V(视具体型号而定)
    - 短时过载能力:支持超过额定电压2.5倍的操作条件
    - 符合AEC-Q200标准,符合IEC 61249-2-21定义的无卤素要求

    产品特点和优势


    1. 高可靠性:通过AEC-Q200认证,满足汽车电子级的严格要求。
    2. 低温度漂移:在1000小时内ΔR/R保持在1%以内。
    3. 兼容性广:适用于多种电路设计,提供不同的尺寸选择以适应不同应用场景。
    4. 环保材料:采用无卤素材料制造,减少对环境的影响。

    应用案例和使用建议


    这些电阻器可应用于电源模块、信号调理电路以及开关电源等场合。例如,在LED驱动电路中,CRCW0805系列电阻可用于电流采样,确保系统稳定运行;而在汽车电子控制单元中,则可以作为分压器使用,以实现精准的电压监测。
    使用时建议:
    - 优先考虑符合RoHS标准的产品版本;
    - 在高温环境下使用时需注意散热措施;
    - 按照推荐的安装方式操作以获得最佳性能。

    兼容性和支持


    本产品支持主流SMT生产线流程,并且可以通过纸带或泡罩包装发货。客户可通过联系Vishay的技术支持团队获取进一步的技术指导和服务支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温升过高导致性能下降 | 增加PCB散热面积或降低功耗 |
    | 脉冲负载后出现异常变化 | 检查负载电压是否超出额定值 |
    | 长时间工作后阻值偏移较大 | 更换更高稳定性等级的产品 |

    总结和推荐


    总体而言,Vishay的厚膜矩形芯片电阻器凭借其卓越的质量控制体系和广泛的应用灵活性成为众多工程师的理想选择。对于追求高性能、高可靠性的电子产品制造商来说,这一系列电阻器无疑是一个值得信赖的品牌。因此,强烈推荐使用Vishay的CRCW系列电阻器来满足各种复杂的电子工程项目需求。

CRCW120622R1FKTA参数

参数
电阻值 22.1Ω
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.6mm*600μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CRCW120622R1FKTA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CRCW120622R1FKTA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY CRCW120622R1FKTA CRCW120622R1FKTA数据手册

CRCW120622R1FKTA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1725 ¥ 1.4576
10+ $ 0.0644 ¥ 0.5442
100+ $ 0.0483 ¥ 0.4081
500+ $ 0.0403 ¥ 0.3401
1000+ $ 0.0286 ¥ 0.2417
5000+ $ 0.0259 ¥ 0.219
10000+ $ 0.0227 ¥ 0.1916
25000+ $ 0.0173 ¥ 0.146
50000+ $ 0.0162 ¥ 0.1369
库存: 12730
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.45
直接购买
加入购物车
