首页  >  产品百科  >  WSK1206R0120FEA18

WSK1206R0120FEA18

产品分类: 贴片电阻
产品描述: 12mΩ ±1% 500mW ±35ppm/℃ 1206 贴片安装 3.2mm*1.6mm*890μm
供应商型号: N-WSK1206R0120FEA18
供应商: 云汉优选
标准整包数: 1

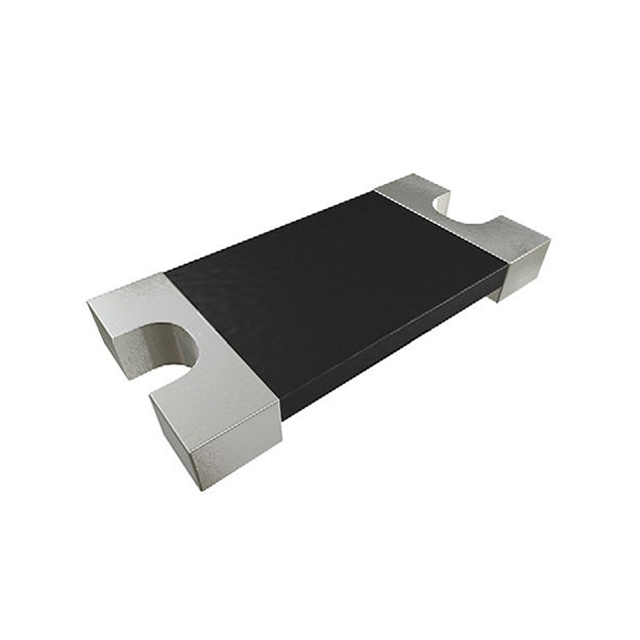

VISHAY INTERTECHNOLOGY 贴片电阻 WSK1206R0120FEA18

WSK1206R0120FEA18概述

    # Vishay Dale WSK1206...18 High Power Power Metal Strip® Resistor 技术手册

    产品简介


    Vishay Dale WSK1206...18 High Power Power Metal Strip® Resistor 是一种适用于多种电流感应、电压分压和脉冲应用的高功率表面贴装电阻器。这种电阻器具有出色的稳定性和可靠性,适合用于工业自动化、通信系统、电力电子和其他需要高精度测量的应用场合。

    技术参数


    主要规格
    - 型号:WSK1206...18
    - 封装尺寸:1206(0.126英寸 × 0.063英寸)
    - 额定功率:0.5 W @ 70°C
    - 阻值范围:0.01 Ω 至 0.05 Ω
    - 重量:约16克/1000个
    性能参数
    - 组件温度系数(包括终端):±35 ppm/°C
    - 元素温度系数(TCR):< 20 ppm/°C
    - 工作温度范围:-65°C 至 +170°C
    - 最大工作电压:取决于功率和能量耗散
    其他特性
    - 四端子设计:减少引线电阻引起的误差
    - 低热电动势:<3 μV/°C
    - 硫化抗性:不受高硫环境影响
    - 耐用性:全焊接结构,使用镍铬或锰铜合金电阻元件

    产品特点和优势


    1. 四端子设计:能够精确测量电流,减少引线电阻对测量结果的影响。
    2. 超低电阻值:采用专有的加工技术,确保极低的电阻值。
    3. 高硫化抗性:能在恶劣环境下保持稳定的性能。
    4. 优良的耐久性:全焊接结构提高了可靠性和稳定性。
    5. 低热电动势:降低热漂移带来的误差。

    应用案例和使用建议


    应用场景
    WSK1206...18 High Power Power Metal Strip® Resistor 主要应用于电流感应、电压分压和脉冲应用。例如,在汽车电子、工业控制和通信设备中,这些电阻器用于高精度电流测量和保护电路。
    使用建议
    - 在高温环境下使用时,应考虑温度系数的影响,以确保测量精度。
    - 在选择具体型号时,根据应用需求选择合适的阻值和功率等级。
    - 安装时应遵循制造商的建议,避免过热导致的损坏。

    兼容性和支持


    - 兼容性:WSK1206...18 可与市面上常见的电子元件和设备兼容。
    - 支持:Vishay 提供详尽的技术支持和售后服务,确保客户在使用过程中得到及时的帮助。

    常见问题与解决方案


    1. 问题:如何正确安装 WSK1206...18?
    - 解决办法:参照产品手册中的安装指南,确保电阻器牢固安装并避免过热。

    2. 问题:长时间使用后,电阻值发生变化怎么办?
    - 解决办法:检查周围环境是否符合产品手册中规定的使用条件,必要时进行重新校准。

    总结和推荐


    综上所述,Vishay Dale WSK1206...18 High Power Power Metal Strip® Resistor 在性能、可靠性和适应性方面表现出色,特别适用于需要高精度测量和高可靠性要求的应用。鉴于其卓越的特性和广泛的应用范围,强烈推荐在相关项目中使用该产品。

WSK1206R0120FEA18参数

参数
电阻值 12mΩ
精度 ±1%
额定功率 500mW
温度系数 ±35ppm/℃
长*宽*高 3.2mm*1.6mm*890μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WSK1206R0120FEA18厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSK1206R0120FEA18数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSK1206R0120FEA18 WSK1206R0120FEA18数据手册

WSK1206R0120FEA18封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.4558 ¥ 3.8743
600+ $ 0.4326 ¥ 3.6771
2500+ $ 0.408 ¥ 3.468
库存: 3554
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 968.57
