首页  >  产品百科  >  TFPTL10L4700FL2B

TFPTL10L4700FL2B

产品分类: PTC热敏电阻
产品描述: 470Ω ±1% 75mW 通孔安装 3.5mm*3.6mm*2.2mm
供应商型号: S-TFPTL10L4700FL2B
供应商: Future
标准整包数: 500

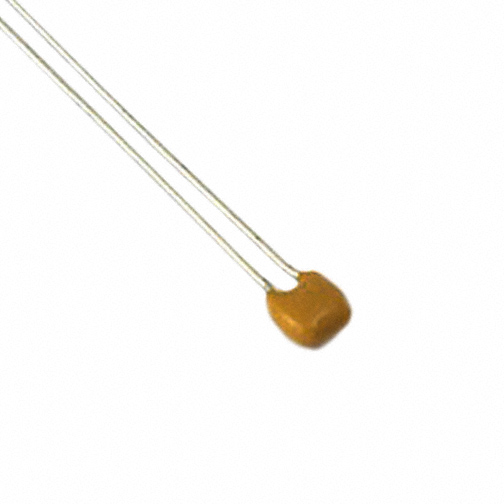

VISHAY INTERTECHNOLOGY PTC热敏电阻 TFPTL10L4700FL2B

TFPTL10L4700FL2B概述

    Vishay TFPTL Radial Leaded PTC - Nickel Thin Film Linear Thermistors

    产品简介


    Vishay 的 TFPTL 系列镍薄膜线性热敏电阻是一种基于镍薄膜电阻技术的温度敏感元件。这种元件由一个带有两根镀锡铜包钢导线的薄层陶瓷芯片构成。TFPTL 系列广泛应用于工业和消费类电子产品中的温度测量、感应、补偿及控制等领域。

    技术参数


    - 电阻值:在 25°C 时,100Ω 到 1KΩ 或 100Ω 到 5KΩ。
    - 电阻容差:±1% 或 ±5%。
    - TCR(温度系数):在 25°C 时为 4110 ppm/K。
    - 工作温度范围:额定功率下为 -55°C 至 +70°C;零功耗下为 -55°C 至 +150°C。
    - 响应时间:在油中的响应时间为约 1.1 秒或 1.6 秒。
    - 最大额定功率:在 70°C 下为 75mW 或 100mW。
    - 最大工作电压:30V 或 40V。
    - 引脚配置:可选直式或折弯式,长度不小于 25mm。

    产品特点和优势


    - 镍薄膜 PTC 元件:采用镍薄膜电阻技术,确保高稳定性。
    - 高稳定性:在整个温度范围内表现出优异的稳定性。
    - 认证组件:已通过 cUL 认证(文件号 E148885)。
    - 环氧涂层:达到 UL 94 V-0 标准。
    - 激光标记:提供准确的电阻值和容差参考。

    应用案例和使用建议


    TFPTL 系列广泛应用于各种需要精确温度控制的场合,例如工业自动化、汽车、医疗设备等。根据手册提供的应用场景,建议在选择具体型号时,根据所需的温度范围和精度来确定电阻值和容差。例如,在高精度温度测量应用中,可以选择具有 ±1% 容差的型号。

    兼容性和支持


    TFPTL 系列产品设计为易于安装,可通过焊接或焊接固定在任何位置。若需要更严格的温度系数公差,可联系 Vishay 获取更多技术支持。此外,厂商提供了全面的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 如何选择合适的电阻值?
    - A: 根据实际应用所需的温度范围和精度来选择合适的电阻值。例如,在低温环境中,可以选择低阻值型号以提高灵敏度。

    - Q: 如何正确安装?
    - A: 可通过焊接或焊接固定在任何位置。确保安装稳固,避免因振动导致接触不良。
    - Q: 需要额外的保护措施吗?
    - A: 可使用环氧树脂或其他适当材料进行封装,以增强产品的抗振动和抗冲击能力。

    总结和推荐


    Vishay 的 TFPTL 系列镍薄膜线性热敏电阻以其高稳定性和广泛的应用范围而著称。它们非常适合用于需要高精度温度测量和控制的工业及消费类产品中。尽管价格可能略高于普通热敏电阻,但其卓越的性能和可靠性使其成为众多应用的理想选择。综上所述,强烈推荐使用 Vishay 的 TFPTL 系列镍薄膜线性热敏电阻。

TFPTL10L4700FL2B参数

参数
25℃时的电阻值 470Ω
精度 ±1%
额定功率 75mW
长*宽*高 3.5mm*3.6mm*2.2mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

TFPTL10L4700FL2B厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TFPTL10L4700FL2B数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY PTC热敏电阻 VISHAY INTERTECHNOLOGY TFPTL10L4700FL2B TFPTL10L4700FL2B数据手册

TFPTL10L4700FL2B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.3786 ¥ 3.312
1000+ $ 0.3729 ¥ 3.2347
1500+ $ 0.3673 ¥ 3.1582
2500+ $ 0.3575 ¥ 3.1033
5000+ $ 0.3465 ¥ 2.9279
库存: 500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1656
