B59772C0120A070

产品分类: PTC热敏电阻
厂牌: TDK
产品描述: 150Ω ±25% 通孔安装 9mm(宽度)*13.5mm(高度)
供应商型号: 495-76145-ND
供应商: Digi-Key
标准整包数: 1

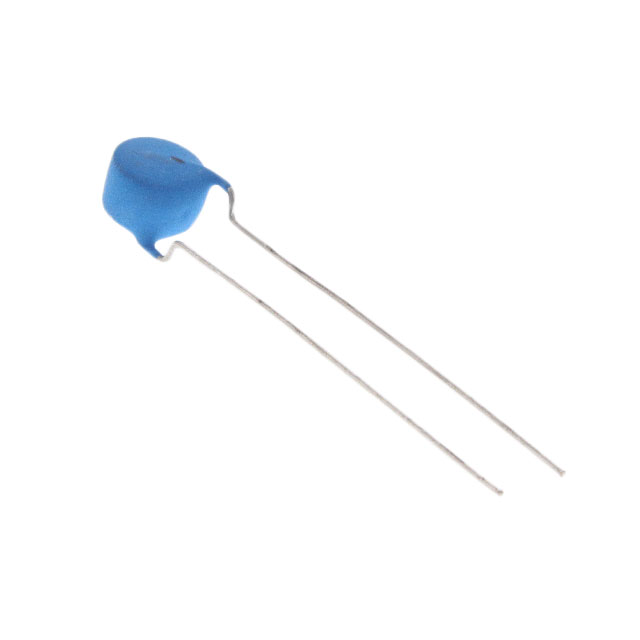

TDK PTC热敏电阻 B59772C0120A070

B59772C0120A070概述


    产品简介


    PTC热敏电阻
    本产品系列由引线式圆盘组成,额定电压范围为260伏至1000伏,适用于过电流保护及浪涌电流限制。它们主要用于直流链路电容器的平滑处理以及替代高功率固定电阻器进行电容器充电。此外,这些热敏电阻还具备出色的过电流和短路保护能力。产品型号包括B597C0... 和 B594C1... 系列。

    技术参数


    - 额定电压 (Vmax): 260 V 至 1000 V
    - 最高温度 (Top): 工作温度范围为 \(-40°C\) 至 \(+125°C\)(在无电压情况下),而在额定电压下为 \(-20°C\) 至 \(+85°C\)
    - 耐久性: 在额定电压下的操作循环次数大于 100,000 次
    - 电气参数: 包括最大电流 \(I{max}\)、额定电阻 \(R{R}\) 及其公差 \(ΔR{R}\) 等
    - 认证: UL 认证(UL 1434 文件号 E69802)、VDE 认证(许可证号 40040539)以及 IECQ 认证(文件号 101-QA-13)

    产品特点和优势


    独特的功能:
    - 自保护:在断路器失效或电容器内部短路时自保护
    - 耐高温:即使在直接连接到 Vmax 时也无需额外限流
    - 符合 RoHS 标准,环保材料
    优势:
    - 出色的可靠性与稳定性
    - 多种认证确保安全可靠
    - 宽泛的适用温度范围

    应用案例和使用建议


    应用场景:
    - 直流链路电容器的平滑处理
    - 替代高功率固定电阻器进行电容器充电
    - 过电流和短路保护
    使用建议:
    - 使用时应考虑最大环境温度及额定电压范围内
    - 在安装过程中应避免接触陶瓷和金属化部分
    - 严格控制焊接过程,防止陶瓷裂纹

    兼容性和支持


    - 兼容性: 与标准 PTC 加热器不兼容,需使用适合焊接的 PTC 热敏电阻
    - 厂商支持: 提供详尽的安装指南和技术支持

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 陶瓷裂纹 | 预热不充分时可能发生;建议使用适当的预热方法 |
    | 接触不良 | 安装前清洁所有接触点,特别是去除油脂 |

    总结和推荐


    总体来看,该产品具有优良的性能和广泛的适用范围,通过严格的质量控制和多项认证,可以确保长期稳定可靠的应用。推荐在需要高可靠性和稳定性的场合使用,特别是在过电流和浪涌电流保护中表现出色。

B59772C0120A070参数

参数
25℃时的电阻值 150Ω
精度 ±25%
额定功率 -
长*宽*高 9mm(宽度)*13.5mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,散装

B59772C0120A070厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B59772C0120A070数据手册

厂牌 PDF简要描述 下载
TDK PTC热敏电阻 TDK B59772C0120A070 B59772C0120A070数据手册

B59772C0120A070封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.1965 ¥ 18.5604
5+ $ 1.8262 ¥ 15.4314
10+ $ 1.5822 ¥ 13.3696
50+ $ 1.264 ¥ 10.5782
100+ $ 1.166 ¥ 9.7584
250+ $ 1.0477 ¥ 8.7683
500+ $ 0.9658 ¥ 8.0829
1000+ $ 0.9377 ¥ 7.8473
库存: 3510
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.56
