B59060A0060A010

产品分类: PTC热敏电阻
厂牌: TDK
产品描述: 9Ω ±30% 贴片安装 1mm(高度)
供应商型号: 495-76329-ND
供应商: Digi-Key
标准整包数: 1

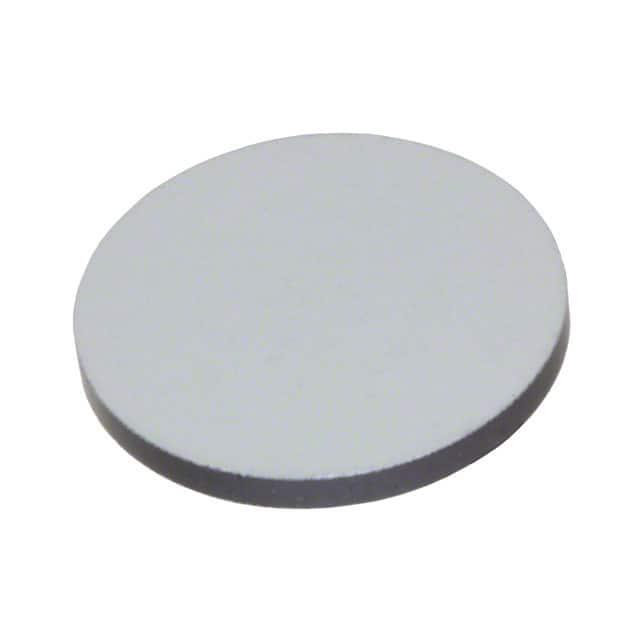

TDK PTC热敏电阻 B59060A0060A010

B59060A0060A010概述

    PTC Thermistors as Heating Elements

    1. 产品简介


    PTC(正温度系数)热敏电阻是一种用于加热应用的电子元器件。它们主要用于汽车应用和低电压家用电器中,具有柴油燃料预热、喷嘴除霜等功能。本文将介绍型号为B59060的PTC热敏电阻,其特点在于其可自调节特性,适用于广泛的温度范围和多种环境条件。

    2. 技术参数


    - 最大工作电压:30 V DC
    - 额定电压:12 V DC
    - 击穿电压:> 36 V
    - 曲率:< 0.2 mm
    - 操作温度范围(V = 0):-40/+200 °C
    - 操作温度范围(V = VR;Tref ≤ 60 °C):-40/+60 °C
    - 操作温度范围(V = VR;Tref > 60 °C):-40/+100 °C
    - Rmin(V = VR):在不同温度下的阻值变化如下:
    - Tref = 0 °C, Rmin = 40 Ω
    - Tref = 40 °C, Rmin = 70 Ω
    - Tref = 60 °C, Rmin = 80 Ω
    - Tref = 80 °C, Rmin = 95 Ω
    - Tref = 120 °C, Rmin = 140 Ω
    - Tref = 160 °C, Rmin = 165 Ω
    - Tref = 180 °C, Rmin = 185 Ω
    - Tref = 220 °C, Rmin = 220 Ω
    - 电气耐久性测试:
    - 循环测试(IEC 60738-1):室温下,最大工作电压,循环次数为10000次,要求ΔR25/R25 < 25%
    - 恒温测试(IEC 60738-1):最大工作电压和最高温度下储存1000小时,要求ΔR25/R25 < 25%
    - 高湿测试(IEC 60738-1):温度40 °C,相对湿度93%,持续56天,要求ΔR25/R25 < 25%

    3. 产品特点和优势


    - 自调节特性:当温度上升时,电阻会自动增加,从而限制电流。
    - 银金属化涂层:提高导电性和可靠性。
    - 环保材料:符合RoHS标准。
    - 多种选项:提供不同的尺寸和额定值定制服务。
    - 可靠的设计:经过多种测试验证其耐用性和稳定性。

    4. 应用案例和使用建议


    - 汽车应用:例如柴油燃料预热系统,可以有效防止燃油凝固。
    - 家用电器:如喷嘴除霜,确保安全可靠的加热效果。

    使用建议:
    - 确保安装过程中避免损伤电极,保持接触清洁无污染。
    - 需要保证足够的紧固力以防止机械冲击和振动引起的移动。
    - 使用过程中要注意散热,避免过热导致的损坏。

    5. 兼容性和支持


    该产品支持与各种汽车和家用电器系统的集成。厂商提供了详细的安装指南和技术支持文档,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题:在高湿度环境下,电阻值异常。
    - 解决方案:确保正确密封并放置于干燥环境中。
    - 问题:温度超出规定范围。
    - 解决方案:检查并调整周围材料以适应高温环境。

    7. 总结和推荐


    总体而言,B59060系列PTC热敏电阻具有出色的自调节特性、环保设计和可靠性,适合于多种应用场合。我们强烈推荐这款产品,特别是对于需要高精度温度控制的应用。如果能够遵循正确的安装和使用建议,该产品将为用户提供稳定可靠的加热解决方案。

B59060A0060A010参数

参数
25℃时的电阻值
精度 ±30%
额定功率 -
长*宽*高 1mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

B59060A0060A010厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B59060A0060A010数据手册

厂牌 PDF简要描述 下载
TDK PTC热敏电阻 TDK B59060A0060A010 B59060A0060A010数据手册

B59060A0060A010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4835 ¥ 12.5356
5+ $ 1.3156 ¥ 11.1168
10+ $ 1.1761 ¥ 9.9382
25+ $ 1.1051 ¥ 9.3377
40+ $ 1.0714 ¥ 9.053
80+ $ 0.9874 ¥ 8.2629
440+ $ 0.8937 ¥ 7.4793
2000+ $ 0.8258 ¥ 6.9111
6000+ $ 0.784 ¥ 6.5612
库存: 1968
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.53
