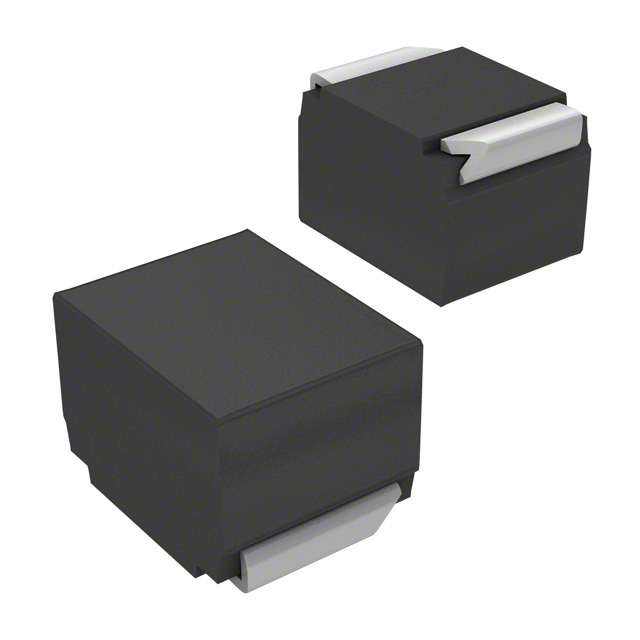

B59201P1120A062

产品分类: PTC热敏电阻
厂牌: TDK
产品描述: 4.6Ω ±25% 2-SMD 贴片安装 8mm*6.3mm*3.3mm
供应商型号: B59201P1120A062
供应商: 国内现货
标准整包数: 10000
TDK PTC热敏电阻 B59201P1120A062

B59201P1120A062概述

    # PTC Thermistors for Overcurrent Protection

    产品简介


    本产品系列为PTC(正温度系数)热敏电阻,主要用于过电流保护。它包括两种封装形式:SMD(表面贴装器件)EIA标准尺寸3225和4032,额定电压为24V。该系列包括三个具体型号:B59101、B59201和B59301。PTC热敏电阻因其出色的过流保护能力和高可靠性,在短路保护、过载保护等领域广泛应用。
    主要功能
    - 过电流保护:快速响应过流状况,限制电流以保护电路。
    - 短路保护:对短路状况提供即时反应,防止系统故障。

    应用领域
    - 汽车电子系统
    - 工业自动化设备
    - 家电设备保护电路
    - 通信设备中的过流保护装置

    技术参数


    以下为产品的关键技术指标:
    | 参数项 | 值/范围 |

    | 最大工作电压(Vmax) | 30V DC 或 30V AC |
    | 额定电压(VR) | 24V DC 或 24V AC |
    | 开关循环次数(N) | ≥100次 |
    | 标称电阻(RR)误差(∆RR) | ±25% |
    | 运行温度范围(Top) | 0°C至+125°C (V=0);-40°C至+60°C (V=Vmax) |
    尺寸规格
    | 型号 | H±0.5(mm) | W±0.5(mm) | L±0.5(mm) | A±0.3(mm) | 尺寸 |
    |
    | P1101 | 3.3 | 6.3 | 8.0 | 1.7 | 3225 |
    | P1201 | 3.3 | 6.3 | 8.0 | 1.7 | 3225 |
    | P1301 | 3.3 | 8.0 | 10.0 | 2.3 | 4032 |

    产品特点和优势


    1. 耐高温材料:采用模具成型环氧树脂封装,可承受高温环境,确保长期稳定性。
    2. 环保设计:符合RoHS要求,适合绿色环保需求。
    3. 自动贴片兼容:支持波峰焊接及回流焊接工艺,便于大规模生产。
    4. 高性能指标:优异的开关特性、低残余电流和快速响应时间,满足严苛的应用条件。
    5. 质量认证:符合AEC-Q200标准(Rev.D),满足汽车级质量要求。

    应用案例和使用建议


    典型应用
    - 电源管理电路中的过流保护
    - 电动机保护和起动控制
    - 线缆和通信端口的防雷保护
    使用建议
    - 在安装前,确认装配面干净无油污,避免接触组件电极。
    - 保证最小夹紧力为10N,以防止运行时热敏电阻发生位移。
    - 将其与周围元件保持一定间距,确保散热效果良好。

    兼容性和支持


    - 兼容性:适用于大多数主流PCB设计工具和SMT生产线。
    - 厂商支持:EPCOS提供详尽的技术文档和支持服务,包括现场技术支持和产品维护。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致失效 | 确保冷却通风良好,检查安装是否正确 |
    | 开关性能下降 | 更换符合规范的新批次器件 |
    | 接触不良 | 检查焊接点并重新焊接 |

    总结和推荐


    综上所述,EPCOS推出的PTC热敏电阻凭借其卓越的性能、可靠性及多样化应用场景,在工业和消费电子产品中占据重要地位。它不仅满足严格的国际认证标准,还能适应多种恶劣环境条件。对于需要高效过流保护的场合,这款产品是理想选择。因此,我们强烈推荐使用此系列产品以保障系统的稳定运行。

B59201P1120A062参数

参数
25℃时的电阻值 4.6Ω
精度 ±25%
额定功率 -
长*宽*高 8mm*6.3mm*3.3mm
通用封装 2-SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
