首页  >  产品百科  >  HTS09475007JPB19

HTS09475007JPB19

产品分类: 通孔电阻
产品描述: 5GΩ ±5% 3W ±150ppm/℃ 47mm(长度)
供应商型号: 1777475
供应商: 海外现货
标准整包数: 30

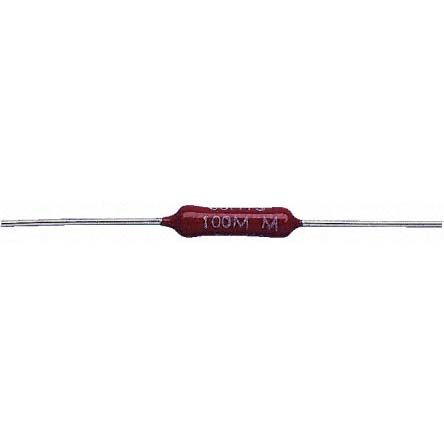

VISHAY INTERTECHNOLOGY 通孔电阻 HTS09475007JPB19

HTS09475007JPB19概述

    高阻值厚膜电阻产品技术手册

    产品简介


    高阻值厚膜电阻(HTS系列)由Vishay Sfernice生产,是一种用于高阻抗和高压应用场合的电子元器件。这类电阻采用先进的厚膜技术制造,具有高纯度陶瓷作为核心材料,环氧树脂涂层,以及标准焊接铜端子。主要应用领域包括高压测试设备、医疗设备、电源转换系统、雷达和通信系统等。

    技术参数


    | 型号 | 电阻范围 (Ω) | 额定功率 (W) | 极限元件电压 (V) | 容差 (%) | 温度系数 (ppm/°C) | 临界电阻 (Ω) |
    ||
    | HTS58 | 200 至 200M | 0.25 | 500 | 0.5, 1, 2, 5, 10 | 150 | 1M |
    | HTS63 | 1K 至 500M | 0.5 | 1K | 0.5, 1, 2, 5, 10 | 150 | 2M |
    | HTS68 | 1K 至 2.5G | 1 | 2K | 0.5, 1, 2, 5, 10 | 150 | 4M |
    | HTS523| 1K 至 5G | 1 | 5K | 0.5, 1, 2, 5, 10 | 150 | 25M |
    | HTS547| 1K 至 50G | 1.5 | 15K | 0.5, 1, 2, 5, 10 | 150 | 150M |
    | HTS729| 1K 至 15G | 2 | 10K | 0.5, 1, 2, 5, 10 | 150 | 50M |
    | HTS747| 1K 至 30G | 2.5 | 15K | 0.5, 1, 2, 5, 10 | 150 | 90M |
    | HTS923| 1K 至 15G | 2 | 8K | 0.5, 1, 2, 5, 10 | 150 | 32M |
    | HTS932| 1K 至 30G | 2.5 | 15K | 0.5, 1, 2, 5, 10 | 150 | 90M |
    | HTS947| 1K 至 50G | 3 | 20K | 0.5, 1, 2, 5, 10 | 150 | 133.3M |
    | HTS972| 1K 至 100G | 4 | 30K | 0.5, 1, 2, 5, 10 | 150 | 225M |
    | HTS9100| 1K 至 100G | 5 | 50K | 0.5, 1, 2, 5, 10 | 150 | 500M |

    产品特点和优势


    1. 高阻抗: 阻值范围最高可达100 GΩ。
    2. 高压能力: 能够承受高达50 kV的电压。
    3. 环保材料: RoHS和无卤素符合标准。
    4. 耐温性: 工作温度范围为-55°C至+155°C,湿度适应能力强。
    5. 厚膜技术: 具有较高的机械强度和稳定性。

    应用案例和使用建议


    这些高阻值厚膜电阻广泛应用于需要高精度和高稳定性的场合,如高阻抗传感器、医疗设备、高压电源设备等。具体使用建议如下:
    - 电路设计: 在电路设计时,应充分考虑温度变化对电阻的影响。
    - 散热设计: 由于额定功率有限,使用时应确保良好的散热措施以避免过热。
    - 安装位置: 安装时应注意避免暴露在极端环境中,以延长使用寿命。

    兼容性和支持


    这些高阻值厚膜电阻支持多种封装形式,包括带铅(Pb-free)版本。厂家提供了详细的订单信息,便于用户进行采购和使用。对于技术支持和售后服务,用户可以联系Vishay Sfernice的技术支持团队。

    常见问题与解决方案


    1. 过热: 确保散热良好,避免长期运行在极限功率下。
    2. 精度降低: 定期检查并校准以保证测量精度。
    3. 温度漂移: 在关键应用场景中,采用温控措施以减小温度对电阻值的影响。

    总结和推荐


    综上所述,HTS系列高阻值厚膜电阻以其卓越的性能和广泛的适用范围,在高压和高阻抗应用中表现出色。对于需要高精度、高稳定性和良好环境适应性的项目,这款产品是理想的选择。建议在设计高可靠性系统时优先考虑该产品。

HTS09475007JPB19参数

参数
电阻值 5GΩ
精度 ±5%
额定功率 3W
温度系数 ±150ppm/℃
长*宽*高 47mm(长度)
包装方式 卷带包装

HTS09475007JPB19厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

HTS09475007JPB19数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY HTS09475007JPB19 HTS09475007JPB19数据手册

HTS09475007JPB19封装设计

查看详情并下载
Symbol
Footprint
3D Model
