首页  >  产品百科  >  OMM02070000000BP00

OMM02070000000BP00

产品分类: 贴片电阻
产品描述: 0Ω 400mW 0207 贴片安装 5.8mm(长度)
供应商型号: AV-A-OMM02070000000BP00
供应商: Avnet
标准整包数: 1500

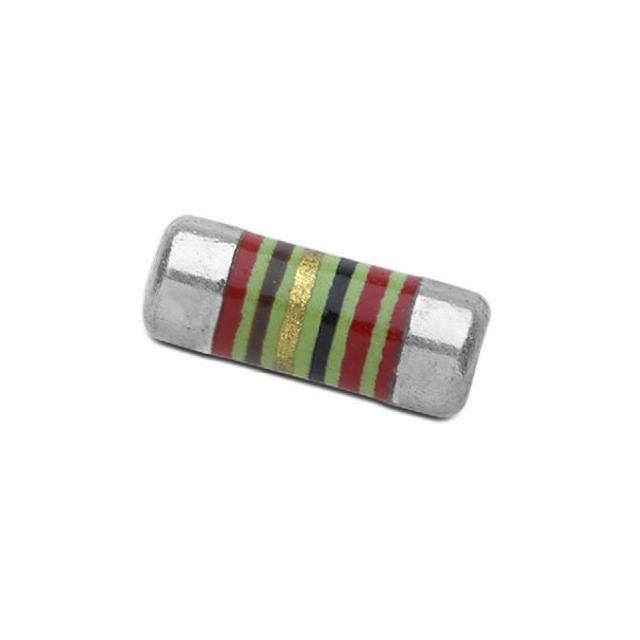

VISHAY INTERTECHNOLOGY 贴片电阻 OMM02070000000BP00

OMM02070000000BP00概述


    产品简介


    SMM0207薄型薄膜MELF电阻
    Vishay公司生产的SMM0207薄型薄膜MELF(金属电极引线面)电阻是现代专业电子设备中不可或缺的选择,尤其是在高功率和高压操作环境下。这些电阻以其可靠性和稳定性著称,在汽车、电信、工业和医疗设备等多个领域得到广泛应用。

    技术参数


    - 型号: SMM0207
    - 封装尺寸: DIN 0207 (Metric尺寸代码RC6123M)
    - 阻值范围: 0.16 Ω至10 MΩ
    - 阻值公差: ± 5%, ± 1%, ± 0.5%, ± 0.25%, ± 0.1%
    - 温度系数: ± 100 ppm/K, ± 50 ppm/K, ± 25 ppm/, ± 15 ppm/K
    - 额定功率: 1.0 W
    - 最大工作电压: 350 VACRMS/DC
    - 最高工作温度: -55 °C 至 155 °C
    - 绝缘电压: 500 V/min
    - 失败率: FITobserved ≤ 0.1 x 10-9/h
    - 零欧姆电阻: OMM0207, Rmax. = 10 mΩ, Imax. = 5 A

    产品特点和优势


    SMM0207薄型薄膜MELF电阻具有以下独特功能和优势:
    - 高功率等级: 支持1.0 W的额定功率。
    - 通过AEC-Q200认证: 适用于汽车工业标准。
    - 先进的金属膜技术: 提供卓越的脉冲负载能力。
    - 固有的硫化物抗性: 确保长期稳定性和可靠性。
    - 宽泛的工作温度范围: 从-55°C到155°C,适应各种环境。

    应用案例和使用建议


    这些电阻广泛应用于汽车、电信、工业和医疗设备等领域。对于具体的应用场景,如汽车引擎控制单元(ECU),在高电压和高温条件下提供精确和稳定的电阻值至关重要。为了确保电阻的正常工作,必须确保电路板组装的热阻尽可能低,以维持电阻的温度在规定的范围内。

    兼容性和支持


    - 兼容性: 这些电阻设计用于自动表面贴装工艺,适合波峰焊、回流焊或蒸汽相焊接工艺。
    - 支持: Vishay公司提供详细的文档和应用指南,如“表面贴装电阻应用中的热管理”(www.vishay.com/doc?28844)。

    常见问题与解决方案


    - 问题: 在高功率操作下,如何防止过热?
    - 解决办法: 确保电路板的热阻足够低,以避免电阻温度超出规定范围。
    - 问题: 如何选择合适的电阻值公差?
    - 解决办法: 根据应用的具体需求选择适当的公差等级,如±1%或±0.1%。

    总结和推荐


    SMM0207薄型薄膜MELF电阻是一款高性能的产品,尤其适合需要高功率和高可靠性应用的场合。其卓越的脉冲负载能力和广泛的温度范围使其成为汽车、电信和工业领域的理想选择。鉴于其优异的技术参数和广泛的应用领域,强烈推荐使用此产品。对于特定的应用环境,我们建议进行详细的热管理和测试,以确保最佳性能。

OMM02070000000BP00参数

参数
电阻值
精度 -
额定功率 400mW
温度系数 -
长*宽*高 5.8mm(长度)
通用封装 0207
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

OMM02070000000BP00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

OMM02070000000BP00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY OMM02070000000BP00 OMM02070000000BP00数据手册

OMM02070000000BP00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0446 ¥ 0.3944
6000+ $ 0.0426 ¥ 0.3772
12000+ $ 0.0408 ¥ 0.3615
25500+ $ 0.0382 ¥ 0.3379
40500+ $ 0.0367 ¥ 0.3252
60000+ $ 0.0359 ¥ 0.3175
111000+ $ 0.0352 ¥ 0.3118
库存: 22500
起订量: 4500 增量: 1500
交货地:
最小起订量为:3000
合计: ¥ 1183.2
直接购买
加入购物车
