TFPT0805L5001FV

产品分类: PTC热敏电阻
产品描述: 5KΩ ±1% 100mW 0805 贴片安装 2mm*1.25mm*450μm
供应商型号: 3020844
供应商: 海外现货
标准整包数: 1

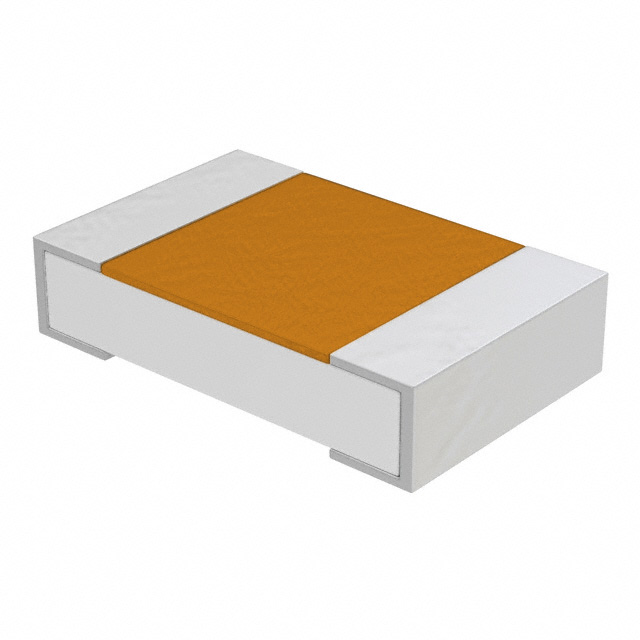

VISHAY INTERTECHNOLOGY PTC热敏电阻 TFPT0805L5001FV

TFPT0805L5001FV概述

    # Vishay SMD PTC - Nickel Thin Film Linear Thermistors

    产品简介


    Vishay的SMD PTC镍薄膜线性热敏电阻(TFPT)是一种高精度、高稳定性的温度补偿和感应元件。这些热敏电阻主要用于汽车、电机驱动、LED照明驱动、测试和测量设备以及空气流量传感器等领域。它们采用氧化铝基板与镍基正温度系数(PTC)薄膜元件相结合,提供了卓越的性能和可靠性。

    技术参数


    - 尺寸: 0402、0603、0805和1206封装可选。
    - 电阻值(25°C时):
    - TFPT0402: 5Ω到1000Ω
    - TFPT0603: 100Ω到1KΩ
    - TFPT0805: 100Ω到5KΩ
    - TFPT1206: 100Ω到10KΩ
    - R25公差: ±0.5%、±1%、±5%
    - TCR(25°C时): 4110 ppm/K
    - 工作温度范围:
    - 额定功率下: -55°C至+70°C
    - 零功率下: -55°C至+150°C
    - 最大额定功率(70°C时):
    - TFPT0402: 50mW
    - TFPT0603: 75mW
    - TFPT0805: 100mW
    - TFPT1206: 125mW
    - 最高工作电压:
    - TFPT0402: 1.2V
    - TFPT0603: 30V
    - TFPT0805: 40V
    - TFPT1206: 50V

    产品特点和优势


    - 高性能和稳定性: 这些热敏电阻具有高稳定性和高可靠性,适用于各种严苛的环境条件。
    - 多样化选择: 不同的尺寸和阻值范围使得用户可以根据具体需求进行选择。
    - 广泛的应用领域: 适用于多种领域,如汽车、电机驱动、LED照明等,显示出其强大的市场竞争力。
    - 认证和支持: 通过了cULus认证,符合AEC-Q200标准(仅限于TFPT0402除外),并提供详细的测试和要求文档。

    应用案例和使用建议


    应用案例
    - 汽车空调系统: 使用TFPT进行温度补偿,以确保系统的稳定运行。
    - LED驱动电路: 用于LED电流的精确控制,保证亮度稳定。
    - 测试设备: 在测试仪器中用于精确的温度测量。
    使用建议
    - 环境温度监控: 当热敏电阻在高环境温度下工作时,应特别注意其散热情况,避免超过允许的最大工作温度。
    - 安装方式: 确保正确的安装方法以提高热敏电阻的使用寿命。建议参考应用说明《表面安装电阻应用中的热管理》(文档编号:28844)。

    兼容性和支持


    - 兼容性: 与其他标准封装的电子元器件兼容,便于集成到现有的设计中。
    - 支持和维护: Vishay提供了详尽的技术文档和支持服务,帮助用户解决问题和优化设计。

    常见问题与解决方案


    1. 问题: 热敏电阻的温度响应不准确。
    - 解决方案: 检查热敏电阻的工作环境温度,确保其在规定的工作温度范围内。

    2. 问题: 阻值超出公差范围。
    - 解决方案: 确认热敏电阻是否按照正确的方式安装和使用,检查是否有外部干扰因素影响其性能。
    3. 问题: 高温环境下热敏电阻寿命短。
    - 解决方案: 降低工作环境温度,或考虑增加散热措施。

    总结和推荐


    Vishay的SMD PTC镍薄膜线性热敏电阻在设计和性能方面表现出色,具有高度的可靠性和广泛应用的潜力。我们强烈推荐这款产品用于需要高精度温度补偿和传感的应用场景。无论是汽车工业还是消费电子产品,这些热敏电阻都能满足各种严格的要求。

TFPT0805L5001FV参数

参数
25℃时的电阻值 5KΩ
精度 ±1%
额定功率 100mW
长*宽*高 2mm*1.25mm*450μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TFPT0805L5001FV厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TFPT0805L5001FV数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY PTC热敏电阻 VISHAY INTERTECHNOLOGY TFPT0805L5001FV TFPT0805L5001FV数据手册

TFPT0805L5001FV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.3848
50+ ¥ 6.1294
100+ ¥ 5.7208
250+ ¥ 5.6186
500+ ¥ 5.6186
1000+ ¥ 5.5165
5000+ ¥ 5.5165
10000+ ¥ 5.5165
库存: 1761
起订量: 8 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.38
