首页  >  产品百科  >  WFMA2512R0250FEA

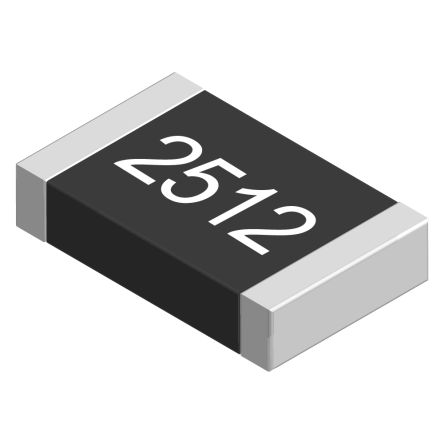

WFMA2512R0250FEA

产品分类: 贴片电阻
产品描述: 25mΩ ±1% 3W ±110ppm/℃ 2512 贴片安装 6.35mm*3.18mm*650μm
供应商型号: 3102734
供应商: element14
标准整包数: 5
VISHAY INTERTECHNOLOGY 贴片电阻 WFMA2512R0250FEA

WFMA2512R0250FEA概述

    Vishay Dale Power Metal Plate™ Current Sense Resistors 技术手册

    1. 产品简介


    Vishay Dale 的 Power Metal Plate™ 系列电流检测电阻是一种专为电流检测和脉冲应用设计的高功率表面贴装电阻。该系列产品特别适用于开关电源、线性电源、仪器、功率放大器、分流器、电源逆变器和电池管理系统等场合。其特点包括低阻值(5 mΩ到500 mΩ)和低热电势(<3 μV/°C),使其在工业和消费电子等领域具有广泛的应用前景。

    2. 技术参数


    | 参数 | 规格 |

    | 尺寸(型号) | 2010, 2512 |
    | 额定功率(最大终端温度) | 2.0 W @ 110°C (2010);3.0 W @ 95°C (2512) |
    | 电阻值范围 | 5 mΩ 至 500 mΩ |
    | 公差 | ±1.0% 或 ±5.0% |
    | 温度系数 | 元件仅:<20 ppm/°C |
    | 工作温度范围 | -65°C 至 +170°C |
    | 最大工作电压 | 阻值 0.5 W |
    | 最大终端温度 | 110°C (2010);95°C (2512) |
    | 响应时间 | 快速响应 |
    | 包装 | 带卷 (1000个/卷) |

    3. 产品特点和优势


    - 低阻值和高精度:通过专利工艺制造,可提供低至5 mΩ 的电阻值,且精度可达 ±1.0%。
    - 低热电势:<3 μV/°C,减少因温度变化引起的误差。
    - 抗热冲击和振动能力:经过严格的测试,可在-55°C 到+150°C 之间保持稳定性能。
    - AEC-Q200认证:符合汽车电子行业标准。
    - 低寄生电感:介于0.5 nH 和5 nH 之间,适合高频应用。

    4. 应用案例和使用建议


    - 开关电源:在需要精确电流检测的开关电源系统中使用,确保负载稳定。
    - 电池管理:用于监测电池组的充放电状态,提高电池使用效率。
    - 通信设备:用于通信设备中的电流监控,防止过流。
    使用建议:为了确保最佳性能,建议在电路板设计时尽量靠近热源位置安装该电阻,以减少热效应的影响。此外,在安装过程中应避免过度焊接,以免损坏电阻。

    5. 兼容性和支持


    Vishay Dale 的 Power Metal Plate™ 电流检测电阻在设计上与市面上大多数电子元件具有良好的兼容性。Vishay 公司还提供详尽的技术支持,包括产品手册下载、在线技术支持等服务,帮助用户快速解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值偏高 | 检查是否超出了使用温度范围,重新校准或更换新的电阻。 |
    | 寿命短 | 可能是由于过载或散热不良,增加散热片或降低负载。 |
    | 精度不稳定 | 检查焊接质量及安装环境温度,调整相关参数。 |

    7. 总结和推荐


    Vishay Dale 的 Power Metal Plate™ 电流检测电阻以其卓越的性能和广泛的适用性,在工业和消费电子领域表现出色。特别是在需要精确电流检测的环境中,该产品可以提供可靠的解决方案。强烈推荐在需要精确电流检测的场景中使用这款电阻。

WFMA2512R0250FEA参数

参数
电阻值 25mΩ
精度 ±1%
额定功率 3W
温度系数 ±110ppm/℃
长*宽*高 6.35mm*3.18mm*650μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WFMA2512R0250FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WFMA2512R0250FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WFMA2512R0250FEA WFMA2512R0250FEA数据手册

WFMA2512R0250FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 1.7128 ¥ 14.3363
25+ $ 1.5885 ¥ 13.2954
50+ $ 1.4949 ¥ 12.5121
100+ $ 1.3077 ¥ 10.9454
250+ $ 1.1218 ¥ 9.3894
500+ $ 0.9346 ¥ 7.8227
1000+ $ 0.8103 ¥ 6.7818
库存: 1445
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 71.68
直接购买
加入购物车
